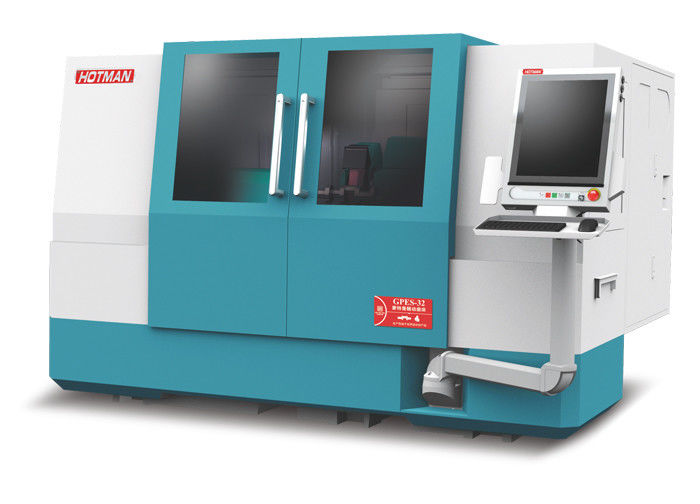

IP54 1420rpm CNC Cam Grinder, GP32 Stable Cam Shaft Grinding Machine

Rettificatrice cilindrica per alberi a camme-GP32

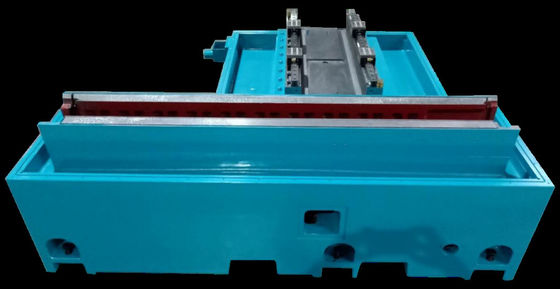

1. Struttura del letto ultrarigida.
2. Grata circolare Renishaw incorporata con testa del pezzo rigida ad azionamento diretto ad altissima precisione.
3. Mandrino della mola dinamica e statica ad alta precisione dal design svizzero.
4. Guida lineare dell'asse X con struttura a rulli autocircolanti ad elevata capacità portante.
5. Tavola con azionamento a vite a ricircolo di sfere di precisione giapponese C2.
6. La testa della mola (asse X) utilizza l'esclusivo motore lineare cilindrico di Anka.
7. Retroazione su scala del reticolo Heidenhain da 50 nm.
8. Telaio della testa del pezzo di precisione a doppio scopo fisso/rotante, dotato di funzione di flottazione dell'aria.
9. Sedile posteriore flottante ad alta rigidità.
10. Configurazione flessibile delle opzioni

Descrizione del dispositivo:

1. Il corpo e i componenti sono realizzati in ghisa Milhanna di alta qualità FC30, che viene sottoposta a un trattamento termico normalizzato artificialmente e quindi trattata mediante invecchiamento naturale.I componenti vengono elaborati da YASDA, MITSUI SEIKI, TOSHIBA, ELB e altre apparecchiature di livello mondiale dopo l'elaborazione del serraggio.La dimensione di precisione può raggiungere il livello del micron, per garantire componenti di base dell'attrezzatura di alta precisione.

2. Le guide della macchina e le viti a ricircolo di sfere di precisione sono continuamente lubrificate dal sistema di lubrificazione automatica per garantire maggiore durata e precisione.Il sistema di raffreddamento è separato dal corpo per eliminare le vibrazioni e favorire una dissipazione del calore.

3. Dotato di sistema di rettifica automatica CNC Siemens 828D e sviluppo secondario, funzionamento del dialogo uomo-macchina, con molte apparecchiature opzionali tra cui scegliere, tra cui dispositivo di rettifica del foro interno, dispositivo di misurazione automatica dell'estremità, dispositivo di misurazione automatica del diametro esterno, ecc.

4. Il sistema di alimentazione della macinazione è composto da una V e una pista piatta di pala di precisione realizzata a mano, con sistema di lubrificazione automatica e vite a sfere di macinazione di precisione di livello C3, che può ottenere movimenti fluidi, eccellente precisione di posizionamento ripetuto e lunga durata della pista.

5. La configurazione standard del mandrino della mola è la struttura portante posteriore a quattro e quella posteriore a due.È inoltre possibile selezionare un mandrino a pressione dinamica e statica ad alta precisione, che presenta le caratteristiche di elevata precisione di rotazione, elevata rigidità dinamica, buona resistenza alle vibrazioni, elevata efficienza di rettifica e buona qualità della superficie di rettifica.Per la rettifica di pezzi speciali, la velocità della mola può essere regolata fino a 3500 giri/min e 60 m/s.

6. Il sedile posteriore è progettato per essere rigido e robusto.Un cilindro scorrevole in lega di acciaio temprato incastonato nel corpo in ghisa è progettato per sostenere il nucleo superiore dell'MT4.La forza di sollevamento del cilindro scorrevole può essere facilmente modificata tramite le manopole di regolazione sul retro.Accessori speciali sedile posteriore pressurizzato con pedale per facilitare lo scarico degli organi di lavoro.

7.Sistema di controllo numerico Siemens come configurazione standard, dopo lo sviluppo secondario, tutta l'interfaccia operativa cinese, facile da usare.Dotato di servomotore Siemens ad alte prestazioni, il sistema CNC e il sistema di azionamento dell'attrezzatura hanno una migliore compatibilità, allo stesso tempo con la riparazione automatica della sabbia e la funzione di compensazione automatica, per garantire la stabilità e la precisione dell'alimentazione e della rettifica.


Specifiche tecniche dettagliate e funzioni strutturali delle macchine utensili:
