Rettificatrice verticale diametro 860mm rugosità superficiale 0.2um

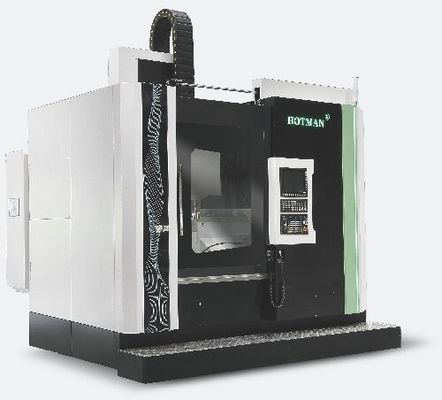

Grande immagine : Rettificatrice verticale diametro 860mm rugosità superficiale 0.2um

Dettagli:

Luogo di origine:	Cina
Marca:	HOTMAN
Certificazione:	CE
Numero di modello:	Z860

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Prezzo:	RMB1/SET
Imballaggi particolari:	Fabbricazione a base di legno
Tempi di consegna:	60 giorni
Termini di pagamento:	T/T
Capacità di alimentazione:	30

Contatto

Descrizione di prodotto dettagliata

accuracy:	High	diameter:	200-400mm
efficiency:	High	grindingWheel:	Diamond/CBN
material:	Metal	name:	Vertical Grinding Machine
noise:	Low	power:	Electric
size:	Customized	thickness:	0.5-20mm
type:	Grinding Machine	voltage:	380V
weight:	500-1000kg	width:	50-100mm
Evidenziare:	Macchine per la rettifica verticale da 380 V , Macchine elettriche per la fresatura verticale , Macchine per la lavorazione di utensili CNC multifunzionali

Macchina di rettifica verticale con rugosità superficiale di 0,2 mm e capacità di lavorazione-Z860

Specificità principali

Attributo	Valore
Accuratezza	Altezza
Intervallo di diametro	200-400 mm
Efficienza	Altezza
Ruota di macinatura	Diamond/CBN
Compatibilità materiale	Metalli
Livello di rumore	Basso
Fonte di alimentazione	elettrico
Opzioni di dimensione	Personalizzato
Intervallo di spessore	0.5-20 mm
Voltaggio	380 V
Intervallo di peso	500-1000 kg
Ampiezza	50-100 mm

Caratteristiche dell'ingegneria di precisione

Costruito con ghisa di alta qualità FC30 di Milhanna, sottoposto a trattamento termico di normalizzazione artificiale e invecchiamento naturale per una durata superiore
Componenti lavorati con apparecchiature di livello mondiale (YASDA, MITSUI SEIKI, TOSHIBA, ELB) con precisione a livello di micron
Il sistema di lubrificazione automatica per le rotaie guida e per le viti a sfera di precisione garantisce una durata di servizio prolungata e un mantenimento della precisione
Il sistema di raffreddamento separato riduce al minimo le vibrazioni e ottimizza la dissipazione del calore
Sistema di rettifica automatico Siemens 828D CNC con interfaccia user-friendly e più configurazioni di apparecchiature opzionali
Sistema di alimentazione a V di precisione e a pista piatta con viti a sfera di macinatura a livello C3 per un movimento liscio e un'eccellente ripetibilità
Opzioni di mandrino di rulli di rettifica ad alte prestazioni, compresi mandrini a pressione dinamica/statica con precisione di rotazione fino a 3500 giri al minuto
Disegno robusto del sedile posteriore con cilindro scorrevole in acciaio legato rinforzato e forza di sollevamento regolabile
Sistema CNC Siemens con interfaccia cinese, servomotori ad alte prestazioni e funzioni di compensazione automatica

Accessori standard

Articolo	Quantità
Sistema di controllo speciale per le macchine di rettifica Siemens	1 set
Ruota elettronica MPG	1 set
Fogli di metallo protettivo a copertura completa	1 Gruppo
Sistema di azionamento da tavolo	1 set
Dispositivo di filtraggio a nastro di carta magnetica	1 pezzo
Fusoli di macchine da triturazione	1 pezzo
Tavolino a pressione statica	1 Gruppo
Scale di griglia	1 set
Penna di diamante e base di fissaggio	1 set
Dispositivo di riparazione della sabbia a rotoli	1 Gruppo
Serbatoio dell'acqua di raffreddamento	1 Gruppo
Manuale di funzionamento	1 set
Strumento di manutenzione della macchina utensile (Cassa utensili)	1 set
Macchine utensili, viti orizzontali per le fondamenta e cuscinetti per i piedi delle fondamenta	1 set
Griglia di macinazione	2 pezzi

Parametri tecnici

Categoria	Parametro	Valore
Precisione di lavorazione	Rondità	0.0015 mm
	Concentricità	0.0025 mm
	Roverezza della superficie	0.2um
Capacità di trasformazione	Diametro esterno massimo di macinatura	860 mm
	Intervallo di diametro interno della macinazione	50-500 mm
	Altezza massima di macinazione	600 mm
	Carico massimo del tavolo	800 kg
Spindle della ruota di macinazione	Velocità della rulliera	2000-8000 giri al minuto
	Diametro della ruota di rottura	40-305 mm
	Foratura conica dello spinello	HSK-A100
Tavola di lavoro	Diametro della tavola di lavoro	800 mm
Tavola di lavoro	Velocità del tavolo di lavoro	5-200 giri al minuto
Percorso	Asse X	300+1400 mm
	Asse Z	600 mm
	Velocità di movimento rapida	24 m/min
	Risoluzione	0.0001 mm
	Asse B (assortimento)	Servo divisione minima 0/22,5 gradi
ATC	Numero di librerie di coltelli conservate	6
	Diametro massimo della rulliera	305 mm
	Lunghezza massima della rulliera	350 mm
Dispositivo a ruota	Penna di diamante	3 pezzi
	Ruota di diamanti	2800 giri al minuto
	Diametro del diamante	120 mm
