Dettagli:
Termini di pagamento e spedizione:
|
| Capacità del serbatoio del liquido di raffreddamento: | 100L | Diametro della ruota di rottura: | 200-400mm |
|---|---|---|---|
| Potenza del motore della rulliera: | 7.5KW | Velocità della ruota di rottura: | 1400 r/min |
| Peso lordo: | 3500 kg | Altezza massima di macinazione: | 500 mm |
| Peso massimo del carico: | 500 kg | Peso netto: | 3000 kg |
| Dimensione generale: | 2180x1850x2400 mm | Nome del prodotto: | Rettificatrice verticale |
| Dimensioni della tabella: | 400x1000 mm | Velocità del tavolo: | 0-3 m/min |
| Angolo di rotazione della tavola: | -5°~+20° | Potenza del motore dello spinello del pezzo di lavoro: | 2.2KW |
| Velocità del mandrino del pezzo da lavorare: | 50-400 r/min | ||
| Evidenziare: | 7.5KW CNC Vertical Grinder,Antiusura per macinazione verticale CNC,Apparecchiature di rettifica industriali CNC |
||

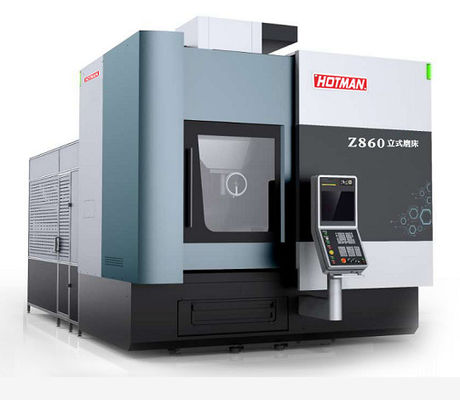

Macchina di rettifica verticale Z860 Assicurazione della qualità:
1Dopo l'accettazione definitiva della macchina, il periodo di garanzia della qualità è di 12 mesi per l'intera macchina.e il periodo di garanzia delle parti acquistate della macchina è soggetto al periodo di garanzia del fabbricante delle parti acquistate, che non deve essere inferiore a dodici mesi.
2Dopo aver ricevuto le richieste di servizio della parte A, la parte B invia i suoi dipendenti nel termine di 24 ore al sito del cliente per scoprire il motivo,e entro 48 ore per scoprire il motivo e attuare le contromisure.
3. la parte B fornisce gratuitamente servizio tecnico e manutenzione per tutti i difetti (ad eccezione dei fattori umani e della non responsabilità) durante il periodo di garanzia.La parte B sostituisce immediatamente le parti corrispondenti.
Descrizione della macchina:
La macchina è costituita da una struttura a portiere, composta da doppie colonne, travi e letto per formare una struttura chiusa rigida.e una testa di macinazione verticale è installata rispettivamente sulla piastra di resistenza trasversale.
Il trimmer a rulli di diamanti è installato ad una estremità del tavolo e viene utilizzato per trimmare rispettivamente le superfici laterali e inferiori.
La macchina utensile è controllata dal sistema tedesco Siemens o giapponese FANUC, che controlla automaticamente l'alimentazione verticale e trasversale della testa di macinazione, l'azionamento idraulico del banco di lavoro,e la ruota manuale elettrica portatile.
Sistema di filtro di raffreddamento: durante la macinazione e l'addressaggio della macinazione, il pezzo di lavoro viene raffreddato e la macinazione lavata.filtro di carta e sedimento naturale tre filtrazione.
Il flusso del liquido di raffreddamento è di 600L.
Equipaggiato con sistema di lubrificazione automatico quantitativo centralizzato, lubrificare la rotaia guida e la vite di ciascun albero di alimentazione, con modalità di lubrificazione automatica.
la macchina utensile è completamente chiusa (la zona di lavoro e la metà posteriore della macchina utensile sono completamente chiuse, la posizione di funzionamento anteriore e la posizione di carico);facile da pulire e da mantenere.
Parametro della macchina:
| - No | Introduzione | Parametro | Marcato |
| Precisione di lavorazione | |||
| 1 | Rondità | 0.0015 mm | |
| 2 | Concentricità | 0.0025 mm | |
| 3 | Roverezza della superficie | 0.2um | |
| Capacità di trasformazione | |||
| 1 | | 860 mm | |
| 2 | | 50-500 mm | |
| 3 | | 600 mm | |
| 4 | | 800 kg | |
| Fusoli di macchine da triturazione | |||
| 1 | velocità della ruota di macinazione | 2000-8000 giri al minuto | |
| 2 | diametro della rulliera | 40-305 mm | |
| 3 | Foratura conica dello spinello | HSK-A100 | |
| Tavolo di lavoro | |||
| 1 | diametro della tavola di lavoro | 800 mm | |
| 2 | velocità del tavolo di lavoro | 5-200 giri al minuto | |
| Percorso | |||
| 1 | Asse X | 300+1400 mm | |
| 2 | Asse Z | 600 mm | |
| 3 | Velocità di movimento rapida | 24 m/min | |
| 4 | Risoluzione | 0.0001 mm | |
| 5 | Asse B (assortimento) | 22.5 | |
| ATC | |||
| 1 | | 6 | |
| 2 | Diametro massimo della rulliera | 305 mm | |
| 3 | Lunghezza massima della rulliera | 350 mm | |
| 七 | camicia a ruote | ||
| 1 | Penna di diamante | 3 pezzi | |
| 2 | Ruota di diamanti | 2800 giri al minuto | |
| 3 | Diametro del diamante | 120 mm | |
Configurazione della macchina:
| Articolo | Qua | Unità | |
| 1 | Macchina ospitante | 1 | Pezzo |
| 2 | Macinatura CNC | 1 | Impostato |
| 3 | Altre macchine per la lavorazione del metallo | 1 | Impostato |
| 4 | Griglia di alimentazione verticale (risoluzione 0,0001) | 1 | Impostato |
| 5 | Griglia di alimentazione trasversale (risoluzione 0,0001) | 1 | Impostato |
| 6 | | 1 | Impostato |
| 7 | Sistema di raffreddamento | 1 | Impostato |
| 8 | Sistema di lubrificazione automatico centralizzato | 1 | Impostato |
| 9 | Imballaggio e verniciatura delle macchine utensili | 1 | Impostato |
| 10 | Biblioteca delle macine di macinazione ATC | 1 | Impostato |
