Dettagli:
Termini di pagamento e spedizione:
|
| Angolo di rotazione della testa di macinatura: | 360° | Metodo di macinazione: | Smalzamento superficiale |
|---|---|---|---|
| Dimensioni della rulliera: | 200 mm | Velocità della ruota di rottura: | 3000 giri al minuto |
| Potenza del motore: | 2.2KW | Dimensioni complessive: | 1200 mm x 1000 mm x 1800 mm |
| Nome del prodotto: | Macchine di rettifica cilindrica interna ed esterna universale | Alimenti da tavola: | 00,1-3,0 mm/min |
| Dimensione della tabella: | 400 mm x 200 mm | Viaggi a tavola: | 400 mm x 200 mm |
| Alimentazione verticale: | 00,1-3,0 mm/min | Viaggi verticali: | 300 mm |
| Voltaggio di funzionamento: | 380 V | Peso: | 1000 kg |
| Evidenziare: | Macchine per la rettifica di composti multifunzionale,ID OD Grinder Compound Grinding Machine,Macchine per la rettifica di composti |
||

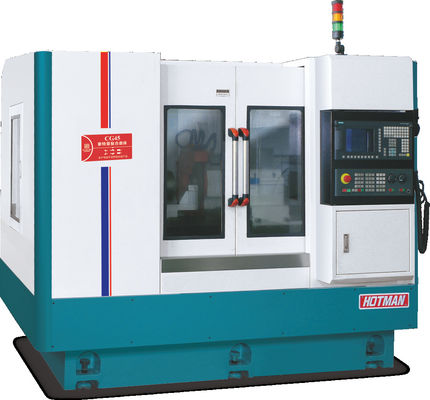

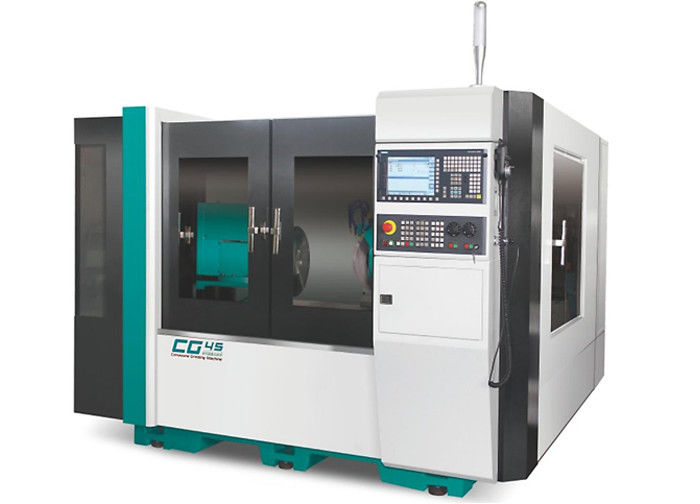

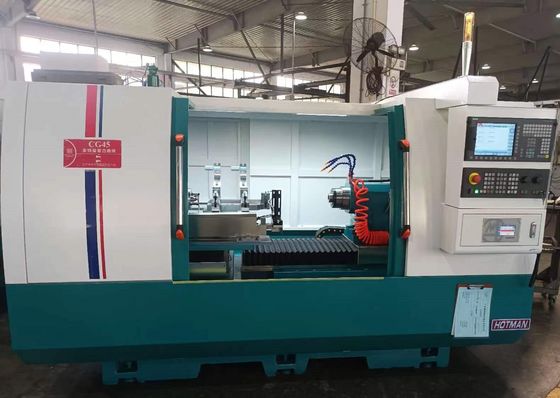

ID OD Grinder Universal Multifunctional Compound Grinding Machine-CG45
Distanza di spindle della rulliera interna: 0~470mm
Distanza di spindle della rulliera cilindrica: 0~365 mm
Caratteristiche generali:

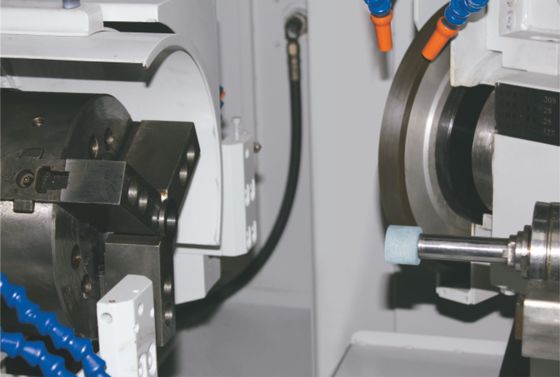

(1) Può realizzare una pinza, completare il cerchio interno, cono interno, cerchio esterno, cono esterno, finitura integrata composta.
(2) Fornire soluzioni di macinazione complesse ad alta precisione adatte per la lavorazione di pezzi di piccole e medie dimensioni.
(3)
Il sistema di alimentazione e ricezione automatico può essere installato per soddisfare le esigenze della produzione di massa industriale.
(4) Il modulo di macinazione a cerchio esterno/cerchio interno può essere combinato in modo flessibile in base alla domanda per adattarsi a diverse forme e processi di macinazione.
(5).Il sistema di controllo è intuitivo e facile da apprendere.La macina utensile può programmare rapidamente la macina di rettifica del pezzo di lavoro e l'addressaggio della ruota di rettifica.Il dispositivo di misurazione on-line può essere installato.
Descrizione del dispositivo:
La carrozzeria e i componenti sono fonduti da ferro fuso di alta qualità FC30 di Milhanna, che è trattato termicamente artificialmente e poi trattato con invecchiamento naturale.MITSUI SEIKI, TOSHIBA, ELB e altre attrezzature di livello mondiale una volta la lavorazione di chiusura.
I binari di guida della macchina e le viti a sfera di precisione sono continuamente lubrificati da un sistema di lubrificazione automatico per garantire una maggiore durata e precisione.Il sistema di raffreddamento è separato dal corpo per eliminare le vibrazioni e la dissipazione del calore favorevole.
Equipaggiato con sistema di rettifica automatico CNC e sviluppo secondario, dialogo uomo-macchina operazione stupido, con molte attrezzature opzionali tra cui scegliere, tra cui il dispositivo di rettifica per fori interni,dispositivo di misurazione automatico, dispositivo automatico di misura del diametro esterno, ecc.
Il sistema di alimentazione per la rettifica è composto da una V e da un binario piatto di una pala di precisione realizzata a mano, con sistema di lubrificazione automatico e una vite a sfera di rettifica di precisione di livello C3,che può ottenere un movimento liscio, eccellente precisione di posizionamento e lunga durata.
Il sedile posteriore è progettato per essere rigido e robusto.La forza di sollevamento del cilindro scorrevole può essere facilmente modificata da manopole di regolazione sul retro- accessori speciali sedile di coda a pressione di olio con pedale per facilitare lo scarico delle parti di lavoro.
Sistema di controllo numerico come configurazione standard, dopo sviluppo secondario, interfaccia di funzionamento tutta cinese, facile da usare.il sistema CNC dell'attrezzatura e il sistema di azionamento hanno una migliore compatibilità, contemporaneamente con la funzione di riparazione automatica della sabbia e di compensazione automatica, per garantire la stabilità e la precisione dell'alimentazione e della macinatura.
Specifica tecnica:
| Progetto | Unità | Modello:CG-45 | |
|
Capacità di trasformazione
|
Diametro massimo esterno di macinazione | mm | 400 |
|
Lunghezza massima di macinatura esterna |
mm | 200 | |
| diametro esterno aximum della macinazione | mm | 200 | |
| Lunghezza massima di macinatura interna | mm | 260 | |
| Carico massimo tra due cuori parietali | Kg (b) | 60 (lavoratori)/20 (solo lavoratori) | |
| Dimensioni della rulliera (diametro × larghezza × apertura) | mm | 455×38(32-50) ×127 | |
| Velocità della rulliera | rpm | 1650 | |
| Velocità lineare massima della rulliera | m/s | 40 ((rottura ad alta velocità fino a 65) | |
| Altri prodotti della voce 8528 | mm | Tipo automatico | |
|
Testa di macinatura |
Angolo di alimentazione | Deg | 90 |
| Corso di alimentazione | mm | 250 | |
| Asse X velocità di movimento veloce | m/min | 6 | |
| Alimentazione minima dell'asse X | mm | 0.001 | |
|
Cornice della testa |
Velocità del mandrino | rpm | 50 a 500 |
| Forma a fusione | di larghezza uguale o superiore a 50 mm | ||
| Specifica del pollice | MT-4 | ||
|
Sedile posteriore |
Distanza telescopica automatica | mm | 40 |
| Specifica del pollice | MT-4 | ||
|
tavolo da lavoro |
Asse Z velocità di movimento veloce | m/min | 8 |
| Alimentazione minima dell'asse z | mm | 0.001 | |
| Viaggio massimo | mm | 550 | |
| Angolo di rotazione | Deg | + 6/-9 | |
|
Motore |
Motore a fusione della ruota di rottura | KW | 3.75/5.5 |
| Motore di alimentazione a asse X (servo) | KW | 2.2 | |
| Motore di alimentazione ad asse Z (servo) | KW | 2.2 | |
| Motore a fusione del telaio della testa | KW | 0.75 | |
| Motore della pompa di raffreddamento | KW | 0.75 | |
| Motore ad olio lubrificante | KW | 0.25*2 | |
| Motore della pompa dell'olio di coda | KW | 0.75 | |
|
Altri |
Peso netto della macchina | Kg | 3300 |
| Peso lordo della macchina | Kg | 3500 | |
| Dimensioni del pacchetto (lunghezza * larghezza * altezza) | mm | 2800*2000*2000 | |
