Dettagli:
Termini di pagamento e spedizione:
|
| Diametro interno di macinatura: | 6-200 mm | Profondezza massima di macinazione: | 170 mm |
|---|---|---|---|
| Motore della ruota di rottura: | 7.5kw | Velocità della ruota di rottura: | 3000 giri al minuto |
| Max. profondità di macinatura: | 200 mm | Max. Viaggi di macinatura: | 500 mm |
| Peso massimo del pezzo in lavorazione: | 100 kg | Modello: | Macchina di macinatura interna |
| Peso netto: | 1500 kg | Dimensioni complessive: | 1900*1400*1700 mm |
| Fornitore di energia: | 380V/50Hz | Motore da tavolo: | 1.5kw |
| Velocità del tavolo: | 0.1-3m/min | Angolo di rotazione della tavola: | ±45° |
| Viaggi a tavola: | 400 mm | ||
| Evidenziare: | 200 mm di diametro interno,200 mm di diametro interno macinatore interno,Grinder interno CNC 200 mm profondità |
||

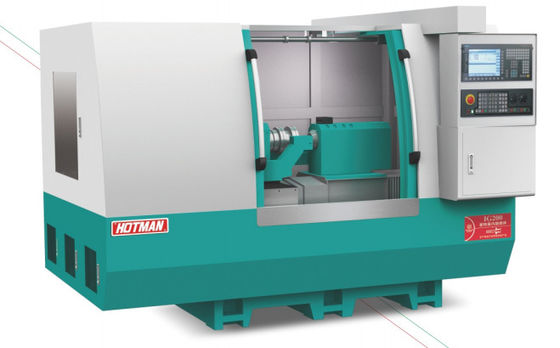

La macchinetta di rettifica interna è una tecnologia altamente avanzata progettata per eseguire operazioni di rettifica interne di precisione.con un'accuratezza di alimentazione del motore di 0.005 mm, è in grado di macinare pezzi da 50 a 200 mm di dimensioni.La macchina di rettifica interna è la scelta perfetta per qualsiasi necessità di rettifica interna, con la sua avanzata tecnologia di macinazione interna, l'assemblaggio preciso della macinazione interna e una macinazione interna altamente affidabile.
Il corpo della macchina e i componenti principali sono realizzati in ghisa FC-30 di alta qualità, che è stata trattata termicamente in modo artificiale e successivamente sottoposta a un trattamento di invecchiamento naturale.La carrozzeria e i componenti sono trattati utilizzando YASDA, MITSUI SEIKI, TOSHIBA, ELB e altre attrezzature di livello mondiale per la lavorazione della pinzazione una tantum, e le dimensioni di precisione possono raggiungere il livello di micron.le superfici di contatto e le superfici dei binari di guida adottano la tecnologia di rettifica e raschiatura manuale per garantire la precisione e la stabilità a lungo termine della macchina.
Un sistema di lubrificazione automatico centralizzato lubrifica continuamente le guide lineari e le viti a sfera della macchina, garantendo una durata di vita più lunga e un'elevata precisione.Il sistema di raffreddamento è separato dal corpo della macchina, che elimina le vibrazioni e aiuta la radiazione termica.

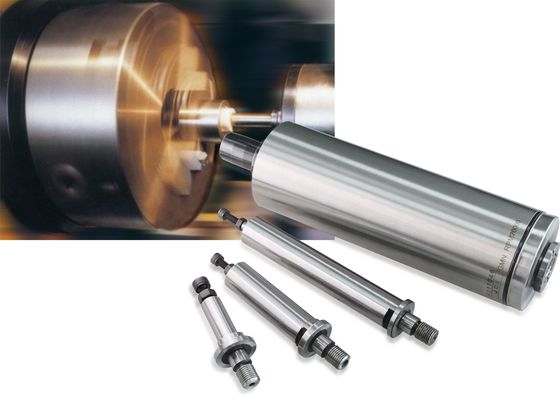

Il mandrino della ruota di rettifica adotta un mandrino elettrico con le caratteristiche di alta velocità, alta precisione, alta rigidità, bassa vibrazione, basso rumore e basso aumento della temperatura.Il sistema di azionamento è raffreddato da un sistema di raffreddamento ad acqua per garantire che la testa della ruota di rottura funzioni sempre in uno stato termicamente stabile, rendendo la macinazione più stabile e raddoppiando l'efficienza di lavoro.per pezzi di lavorazione con cerchi interni profondi, un fusione integrata può essere personalizzata per ottenere la fresatura di precisione.
Esso adotta il sistema CNC tedesco Siemens ed è stato ulteriormente sviluppato, ha un'interfaccia di dialogo uomo-macchina di facile utilizzo ed è dotato di servomotori Siemens ad alte prestazioni.,che rende il sistema CNC dell'apparecchiatura e il sistema di trasmissione hanno una migliore compatibilità.che garantisce la stabilità e la precisione dell'alimentazione e della macinazione.
| Progetto | Parametro |
| Capacità di trasformazione | |
|
Intervallo di apertura di macinatura |
Φ6~φ200 mm |
|
profondità massima di rettifica |
170 mm |
|
Diametro massimo del contorno esterno del pezzo di lavoro da macinare |
220 mm |
| Diametro di macinatura | 400 mm |
|
Specificativi del volante di montaggio |
6 "scivolo idraulico/scivolo manuale |
|
Angolo di rotazione della casella della testa |
Due gradi prima e 20 gradi dopo. |
| Parametri dello spinello della rulliera | |
|
Potenza dello spinello di rottura del foro interno |
7.5KW |
| Velocità lineare della rulliera | 20~30 m/s |
|
Parametri dello spinello del telaio della testa |
|
| Velocità del mandrino | 50-1500 giri/min |
| Forma a fusione |
Struttura di manico con fusione |
| Specifica del foro a cono | MT-5 |
| Modalità di azionamento a fusione | Servomotore |
| Asse X (fusolio del pezzo) | |
| Corsa di alimentazione dell'asse X | 410 mm |
| Asse X velocità di movimento veloce | 0.1~10 mm/min |
|
Risoluzione minima dell'alimentazione dell'asse X |
0.001 |
| Potenza del servomotore dell'asse X | 2.2 KW |
| Asse Z (banchetto di lavoro) | |
|
Asse Z Asse velocità di movimento rapida |
0.1~10 mm/min |
|
Risoluzione minima dell'alimentazione dell'asse Z |
0.001 mm |
|
Viaggio massimo dell'asse Z |
410 mm |
|
Potenza del servomotore dell'asse Z |
2.2KW |

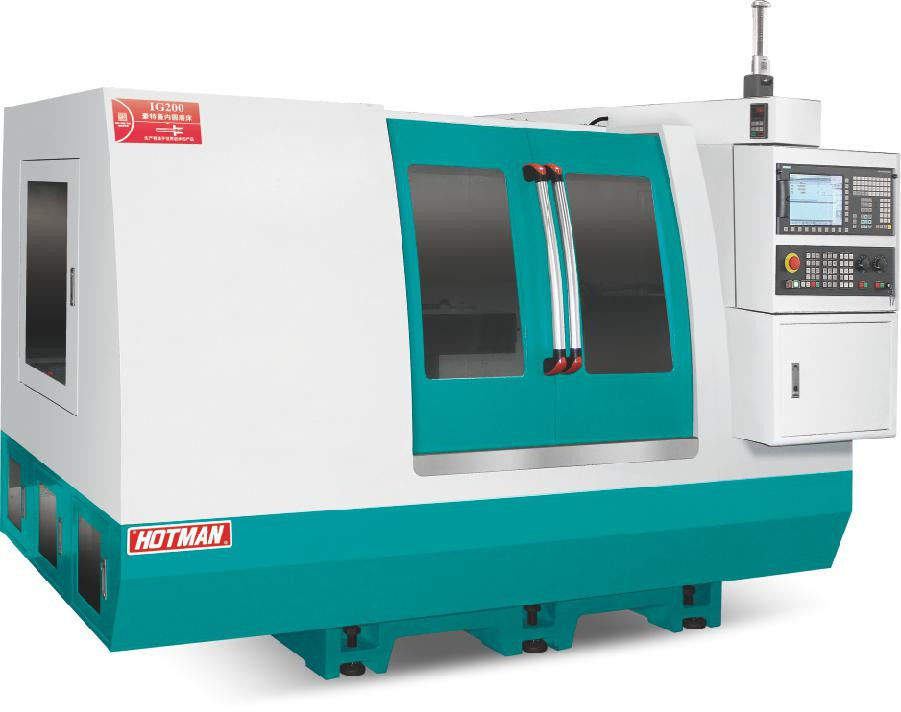

HoTMAN IG200 Dispositivo di rettifica interna: Il HoTMAN IG200 Dispositivo di rettifica interna è una macchina affidabile ed efficiente per la rettifica di precisione delle superfici interne.La potenza del motore di alimentazione della ruota di macinazione da 75 kW garantisce un'operazione di macinazione potente e precisa, con una ripetibilità di 0,001 mm. La macchina è in grado di macinare pezzi di dimensioni comprese tra 50 e 200 mm, ad una velocità di tavola di 0,1-3 m/min.che lo rende ideale per operazioni di rettifica interna ad alta precisioneQuesta macchina di rettifica interna è la scelta perfetta per qualsiasi applicazione che richieda una rettifica precisa e accurata delle superfici interne.
Supporto tecnico e servizio per macchine di rettifica interne
In XYZ Company, comprendiamo la necessità di un supporto tecnico e di un servizio affidabile per tutti i nostri prodotti, compresa la nostra Macchina di Rottura Interna.Abbiamo un team di tecnici esperti disponibili per fornire supporto sul posto e telefonico ai nostri clientiI nostri tecnici hanno esperienza nel funzionamento e nella manutenzione della macchinetta di rettifica interna e possono diagnosticare e risolvere rapidamente eventuali problemi che possono sorgere.
Inoltre, forniamo servizi di manutenzione periodici per la nostra macchinetta di macinazione interna, che includono il controllo e la sostituzione di parti usurate, la lubrificazione di parti mobili e la calibrazione delle impostazioni della macchina.I nostri tecnici possono anche fornire raccomandazioni su come migliorare le prestazioni della macchina e come prolungare la sua durata.
Per qualsiasi domanda o preoccupazione sulla nostra macchinetta di rettifica interna o sul suo supporto tecnico e servizio, non esitate a contattarci.
