Dettagli:
Termini di pagamento e spedizione:
|
| Sistema di controllo: | Manuale | Sistema di raffreddamento: | Aria di raffreddamento |
|---|---|---|---|
| Dimensione: | 2000 mm*1200 mm*1800 mm | ruota di macinazione: | diamante, CBN, ossido di alluminio |
| Motore della ruota di rottura: | 4 kW | Velocità della ruota di rottura: | 0-4500 giri/min |
| Mass. diametro del pezzo: | 500 mm | Max. Workpiece Length: | 1000 mm |
| Peso massimo del pezzo in lavorazione: | 100 kg | Fornitore di energia: | 380 V |
| Dimensione della tabella: | 1000 mm*500 mm | Velocità del tavolo: | 0-10m/min |
| Tipo: | Macchine per la macinazione CNC | Peso: | 3000 kg |
| Evidenziare: | Macchine di rettifica cilindrica a pezzi multipli,Macchine di rettifica cilindrica economiche,Macchina di rettifica manuale |
||

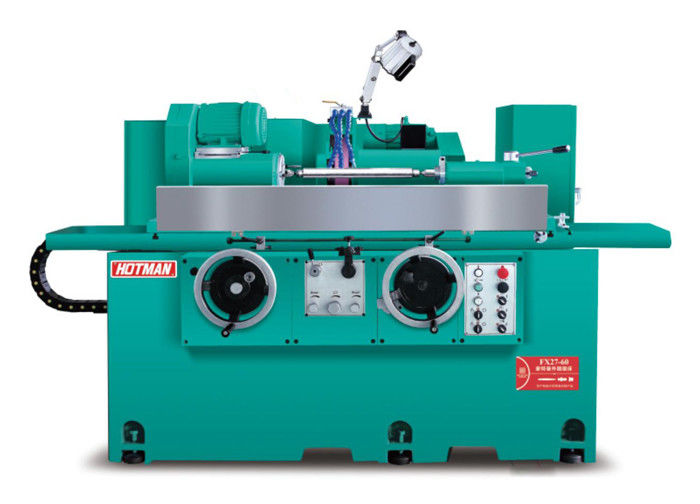

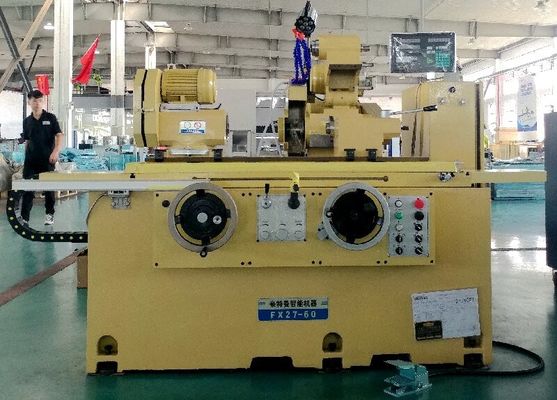

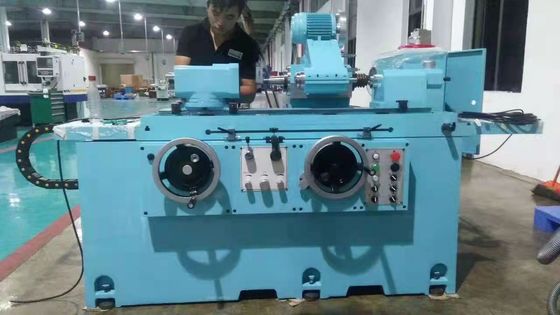

Macchine di rettifica cilindrica+dispositivo di rettifica per fori interni:
Descrizione del dispositivo:
Il corpo e i componenti sono fusi da ghisa di alta qualità FC30 di Milhanna.Le dimensioni di precisione possono essere fino a micron, per assicurare un'alta precisione degli equipaggiamenti e dei componenti di base.
Il mandrino della rulliera adotta cuscinetti ad alta precisione FAG, la prima struttura a quattro e la seconda a due maniche, senza lubrificazione separata, manutenzione semplice, senza contatto metallo-metallo,e può ottenere una vita di servizio quasi permanentePer la macinazione di pezzi speciali, la velocità della rotaia di macinazione può essere regolata per aumentare la velocità lineare.
Il sistema di alimentazione di macinatura è composto da una V e da un binario piatto di una pala di precisione artigianale, con sistema di lubrificazione automatico e una vite a sfera di precisione di macinatura di livello C3,che può ottenere un movimento liscio, eccellente precisione di posizionamento ripetuta e lunga durata della pista.
I binari di guida della macchina e le viti a sfera di precisione sono continuamente lubrificati da un sistema di lubrificazione automatico per garantire una maggiore durata e precisione.Il sistema di raffreddamento è separato dal corpo per eliminare le vibrazioni e la dissipazione del calore favorevole.
Equipaggiato con il sistema automatico di macinazione Siemens 828D CNC, e sviluppo secondario, il dialogo uomo-macchina, con molte attrezzature opzionali tra cui scegliere,compresi i dispositivi di rottura per fori interni, dispositivo di misurazione automatico della estremità, dispositivo di misurazione automatico del diametro esterno, ecc.
La configurazione standard del mandrino della rulliera è di quattro cuscinetti posteriori e due posteriori.con una capacità di accumulo di calcio superiore a 50 kPa,, elevata rigidità dinamica, buona resistenza alle vibrazioni, elevata efficienza di macinazione e buona qualità della superficie di macinazione.fino a 3500 giri al minuto e 60 m/s.
Il sedile posteriore è progettato per essere rigido e robusto.La forza di sollevamento del cilindro scorrevole può essere facilmente modificata da manopole di regolazione sul retro- accessori speciali sedile di coda a pressione di olio con pedale per facilitare lo scarico delle parti di lavoro.
Filati speciali per viti/tappe a piombo
Il mandrino è dotato di un codificatore ad alta risoluzione come feedback di posizione, controllo a circuito chiuso completo. Assemblaggio semplice, catena di trasmissione breve, struttura compatta, buona precisione e stabilità.
Equipaggiato con un attrezzatore di rulli di macinazione CNC, interpolato da due assi CNC W e V, l'attrezzatura ad alta precisione della rulliera è effettuata da una ruota a disco di diamanti azionata da un servomotore.
Il movimento lineare del pezzo di lavoro è guidato da un motore lineare e dotato di un righello a griglia ad alta risoluzione.
| Distanza del foro centrale | 300 mm |
| Altezza centrale | 136 mm |
| Dimensione massima del pezzo da lavorare | Ø127*300 mm |
| Corrente dell'asse X | 200 mm |
| Corrente dell'asse Z | 420 mm |
| Risoluzione minima dell'asse X/Z | 0.0001 mm |
L'accesso speciale per la macinazione interna è disponibile!
Persona di contatto: Daniel
Telefono: 13790591015
