Dettagli:
Termini di pagamento e spedizione:
|
| Marchio: | Φ550 mm | Type: | Crankshaft Grinding Machine |
|---|---|---|---|
| Modello: | Macchine per la rettifica dell'albero a camme | Diametro massimo di macinatura: | Φ550 mm |
| Altezza centrale: | 210mm | Maximum diameter of rotation: | Φ400mm |
| Rotatable Angle range (manual): | ±15° | ||
| Evidenziare: | Macchine per la lavorazione di materie plastiche,Macinatore di albero motore di motocicletta,Macinatore ad altissima precisione di albero motore |
||
Macchine di rettifica per motori di motociclette, motori automobilistici, macchine di rettifica CNC ad alta precisione
| Parametro | Valore |
|---|---|
| Altezza centrale | 210 mm |
| Modello | GP32 |
| Diametro massimo di macinatura | Φ400 mm |
| Diametro massimo di rotazione | Φ400 mm |
| Intervallo angolare rotabile (manuale) | ± 15° |
| Tipo | Macchine per la rettifica dell'albero a curvatura |
| Marchio | HoTMAN |
Concetto di progettazione del corpo della macchina e dei componenti principali
Durante la macinazione, il più importante è il mantenimento della precisione, che dipende dalle prestazioni di stabilità termica piuttosto che dall'antivibrazione.Il ferro fuso stesso ha un coefficiente di espansione termica molto basso, ma molto buona conduttività termica, rispetto al granito artificiale.la macchina è mantenuta in uno stato termico stabile.
Tutte le parti principali della struttura sono realizzate in ghisa o acciaio di alta qualità, comprese la testa della ruota, la testa di lavoro, il supporto della coda, i mandrini e i supporti dei cuscinetti.Che assicura il corpo della macchina con materiali continui e simili, nonché stabile stabilità termica.
Qualsiasi cambiamento termico causato in breve tempo sarà compensato dalla base della macchina in ghisa, che è migliore di quelle in acciaio o granito artificiale.
Inoltre, la struttura in ghisa ha un'elevata rigidità e buone prestazioni di assorbimento delle vibrazioni, migliori del granito artificiale.
Il tavolo da lavoro è un binario di guida piatto a V completamente supportato, caratterizzato da una buona rigidità e da una grande capacità di carico.La superficie dei binari guida è interamente raschiata a mano al più alto livello di precisione. la rotaia guida si muove senza intoppi e la superficie è coperta da un rivestimento Turcite®, che ha una funzione di auto lubrificazione per ridurre al minimo il coefficiente di attrito,eliminare la possibilità di strisciare a bassa velocità, e ridurre al minimo l'usura della rotaia guida.
Nel tavolo da lavoro (asse Z) sono utilizzati cuscinetti di altissima precisione, insieme a una vite a sfera e a un dadi di alta precisione dello standard THK giapponese.
Le guide lineari sono utilizzate nell'asse X orizzontale per garantire un movimento lineare di alta precisione e basso
attrito.
La guida scorrevole a rulli ha una capacità di carico molto elevata.
Il motore lineare Sodick può eliminare le vibrazioni durante il movimento su cambiamento di magnete.
Forza massima di spinta in breve tempo: 1660-3060N.
Haidenhain increment grating ruler con risoluzione di nano-livello, garantisce la precisione di alimentazione dell'asse X, per ridurre l'errore di interpolazione.
Il cuscinetto idrostatico-dinamico ottimale viene utilizzato nel mandrino della rulliera, con un sistema di raffreddamento dell'olio integrato, per garantire che la testa della rulliera funzioni sempre in uno stato termico stabile.
La ruota di macinazione è azionata da un potente motore, il cui diametro è fino a φ510 mm.
All'interno del cuscinetto idrostatico-dinamico sono presenti scanalature profonde e poco profonde.con una tensione di potenza superiore a 50 kPa,, causando un aumento significativo della capacità di carico.
Sono presenti diverse cavità di olio distribuite uniformemente all'interno del cuscinetto idrostatico-dinamico.ma anche aumentare la rigidità dello spinello per resistere alla deformazione.
Il cuscinetto idrostatico-dinamico è oliato da un sistema esterno di alimentazione dell'olio e tra la superficie interna del cuscinetto e la superficie esterna del mandrino si forma uno strato di olio ad alta pressione.che rende il fusibile sempre in un ambiente idro liquidoQuesto non solo riduce il coefficiente di attrito, ma aumenta anche la velocità di rotazione del mandrino.
L'olio all'interno dello spinello può smorzare le vibrazioni e resistere all'errore, il che mantiene il spinello con una precisione di rotazione molto elevata, stabilità di rotazione e lunga durata di vita.

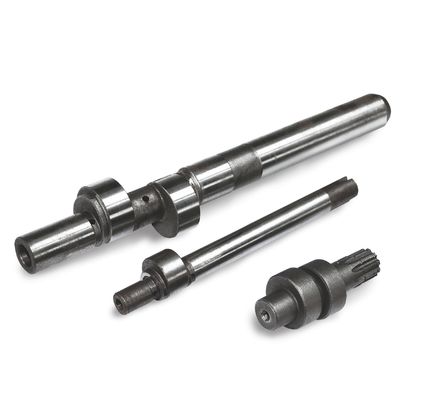

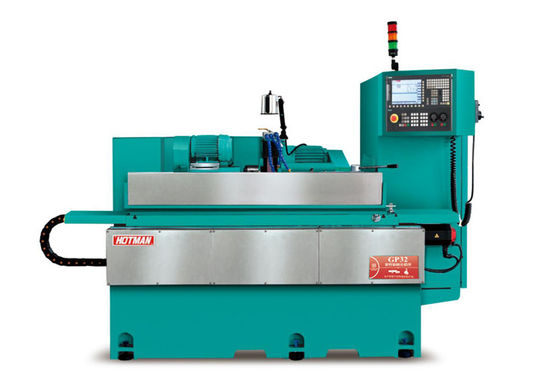

HoTMAN GP32 Crankshaft Grinding Machine è perfetta per la rettifica di alberi a curvatura e alberi a camme.con un angolo di rotazione di ± 15°Questa macchina da rettifica di livello professionale è realizzata tenendo conto della qualità e della durata, fornendo prestazioni affidabili ed efficienti per lunghi periodi di tempo.Con la sua macinatrice ad alta precisione e il suo potente motoreQuesta macchina è perfetta per officine automobilistiche, produttori di automobili,e per coloro che vogliono assicurarsi che i loro alberi a manovella e alberi a camme siano di altissima qualitàInoltre, è facile da mantenere e da utilizzare, rendendolo una scelta ideale per chi ha bisogno di una macchina di rettifica affidabile ed efficiente.
Forniamo supporto tecnico e servizio per Crankshaft Grinding Machine per garantire che il dispositivo funzioni senza intoppi ed in modo efficiente.Il nostro team di tecnici esperti è disponibile 24 ore su 24 per fornire servizi di risoluzione dei problemi e riparazione rapidi ed efficaci.
Offriamo anche servizi di manutenzione completi per garantire che la macchina sia adeguatamente mantenuta e servita, inclusi ispezioni regolari, sostituzioni di olio e servizi di lubrificazione.Il nostro team fornirà anche consigli su come migliorare l'efficienza e le prestazioni.
Il nostro team di assistenza clienti è disponibile per aiutarvi con qualsiasi domanda o domanda che potreste avere sulla macchina di rettifica a ciglio.Siamo impegnati a fornire un servizio di alta qualità e siamo sempre disponibili per rispondere a qualsiasi domanda che potreste avere.
Imballaggio e spedizione per macchine per la rettifica dell'albero motore:
La macchina di rettifica del ciglio sarà confezionata in modo sicuro in una cassa di legno personalizzata, garantendo la sicurezza della macchina di rettifica durante il trasporto.La cassa sarà legata e sigillata con estrema cautela.Si prenderà particolare cura che la macchina non venga danneggiata durante il trasporto.
La macchina per la rettifica dell'albero motore sarà spedita da società di trasporto affidabili, garantendo la sua consegna tempestiva.La spedizione sarà tracciata e monitorata fino a quando non sarà consegnata al suo destino..
