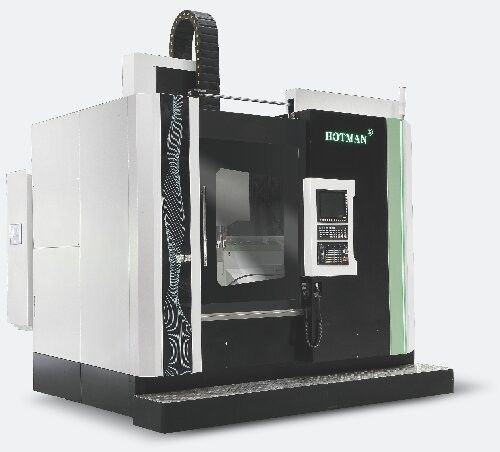

Macchine di rettifica verticale CNC per la rettifica di stampi multipli

Rettificatrice verticale di alta precisione, rettificatrice verticale CNC per scopi di rettifica di stampi multipli



Precisione di lavorazione:

Capacità di lavorazione:

Descrizione del dispositivo:

1. Questa rettificatrice è stata sviluppata con l'obiettivo di allineare facilmente il pezzo durante la rettifica del diametro interno e della faccia terminale di un pezzo di grandi dimensioni e migliorare la precisione di rettifica. Ha notevolmente ridotto i tempi di debug e ottenuto una rettifica di alta precisione come la rotondità. Inoltre, controllato da NC, il diametro interno, il diametro esterno e la lavorazione della faccia terminale possono essere completati in un unico serraggio, realizzando l'intensificazione del processo.

2. Il controllo della macchina utensile adotta il sistema di controllo di nuova generazione di Taiwan, che controlla automaticamente l'avanzamento verticale e orizzontale della testa di rettifica rispettivamente. Dopo lo sviluppo secondario, l'interfaccia operativa di dialogo uomo-macchina simile a un idiota è semplice e facile da usare. La trasmissione è dotata di una vite a ricircolo di sfere di grado C3 di Taiwan PM I, con controllo di posizionamento ripetibile entro 0,002 mm, buona compatibilità e avanzamento preciso dell'utensile; il banco di lavoro è azionato idraulicamente e dotato di un volantino elettrico portatile per la regolazione fine dell'impostazione dell'utensile.

3. Sistema di raffreddamento e filtrazione: durante la rettifica e la dressatura della mola, il pezzo viene raffreddato e la mola viene lavata. La filtrazione adotta un separatore magnetico + metodo di filtrazione della carta. La precisione di filtrazione raggiunge 0,005 mm. La portata del refrigerante è di 130 l/min, garantendo che il refrigerante sia pulito e possa essere riciclato. La macchina di raffreddamento in dotazione può garantire la temperatura costante del refrigerante.

4. Il sistema di avanzamento della rettifica è composto da una guida a V e una guida piana di precisione artigianale, con sistema di lubrificazione automatica e vite a ricircolo di sfere di precisione di livello C3, che può ottenere un movimento fluido, un'eccellente precisione di posizionamento ripetuto e una lunga durata della guida.

5. La configurazione standard del mandrino della mola è la struttura a quattro cuscinetti posteriori e due cuscinetti posteriori. È possibile selezionare anche un mandrino a pressione dinamica e statica di alta precisione, che presenta le caratteristiche di alta precisione di rotazione, elevata rigidità dinamica, buona resistenza alle vibrazioni, alta efficienza di rettifica e buona qualità della superficie di rettifica. Per la rettifica di pezzi speciali, la velocità della mola può essere regolata, fino a 3500 RPM e 60 m/s.

6. Il supporto di coda è progettato per essere sia rigido che robusto. Un cilindro scorrevole in acciaio legato temprato incastonato nel corpo in ghisa è progettato per trasportare il nucleo superiore MT4. La forza di sollevamento del cilindro scorrevole può essere facilmente modificata tramite le manopole di regolazione nella parte posteriore. Accessori speciali sedile di coda a pressione dell'olio con un pedale per facilitare lo scarico dei pezzi.

7. Il tavolo della mola è dotato di una funzione di posizionamento a doppia posizione del mandrino della mola di 0 gradi e 22 gradi come standard. Un mandrino della mola può utilizzare rispettivamente una mola piana e una mola smussata. Utilizzando la mola smussata, è possibile ottenere una lavorazione della faccia terminale ad alta efficienza.

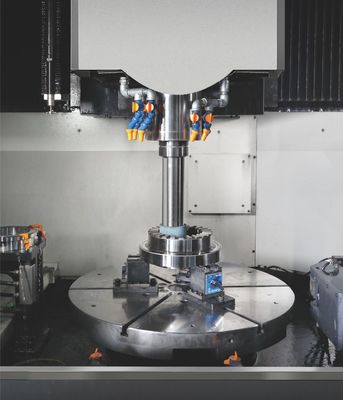

1, Un serraggio può completare la rettifica del foro interno, del cerchio esterno, del cono e della faccia terminale dei pezzi

2, Adatto per la lavorazione di disco/albero corto/manicotto/anello e altre parti

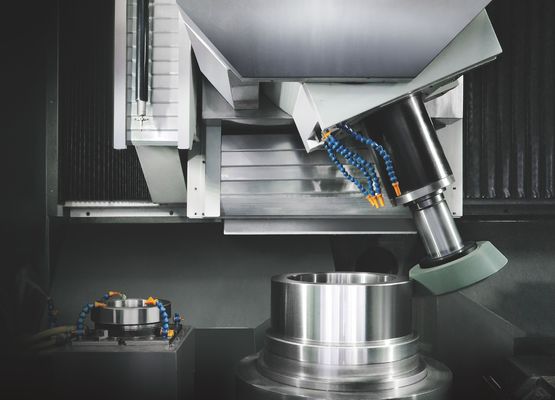

Torretta di posizionamento a doppio ingranaggio dell'asse B:

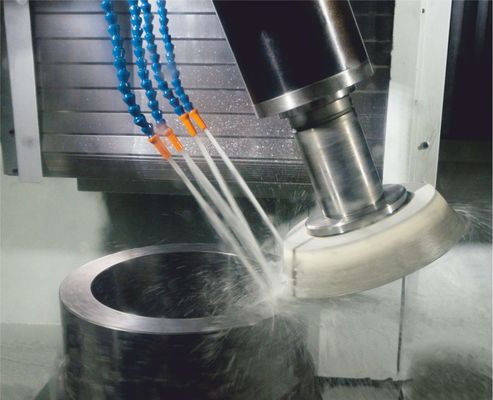

  Rettifica del diametro interno/esterno con posizionamento a 0 °, il posizionamento a 22,5 ° può essere utilizzato per rettificare il diametro esterno e la superficie terminale in modo efficiente.

Feedback della scala a griglia:

L'asse X e l'asse Z sono dotati di controllo di feedback utilizzando un righello a griglia (l'asse Z è un'opzione) per ottenere un'elevata lavorazione di precisione.

Magazzino mole ATC:

Sei mole di diverse specifiche e forme sono dotate in base alle esigenze di lavorazione. Nella lavorazione continua di

forme complesse, non è necessario sostituire frequentemente la mola, che può realizzare la dressatura automatica online e la compensazione delle dimensioni.

Sistema di gestione della temperatura:

Nella lavorazione continua in lotti, è possibile controllare la temperatura del pezzo e del corpo della macchina utensile, per ottenere una lavorazione di maggiore precisione.

Ampiamente utilizzato:

Parti di macchinari di lavoro come manicotto del mandrino, parti di macchinari di ingegneria come ingranaggi conici, parti di riduttori come ingranaggi planetari (per la generazione di energia eolica), motore CAM di parti marine
