Dettagli:
Termini di pagamento e spedizione:
|
| Tipo: | Smerigliatrice cilindrica Machine | Dimensioni della rulliera: | 200 mm |
|---|---|---|---|
| Fuoco della ruota di rottura: | 32 mm | Velocità della ruota di rottura: | 1400 r/min |
| Velocità del mandrino della rotaia: | 2800r/min | Max. Grinding Diameter: | 200 mm |
| Max. Lunghezza di macinatura: | 500 mm | Potenza: | 2.2KW |
| Velocità: | 1400 r/min | Dimensione della tabella: | 400*180 mm |
| Velocità del tavolo: | 3-25 m/min | Viaggi a tavola: | 500 mm |
| Voltaggio: | 380 V | Dimensione: | 1400*1000*1600mm |
| Peso: | 1200 kg | ||
| Evidenziare: | Smallatore cilindrico esterno da 380 V,2.2KW Trituratrice cilindrica esterna,Semi-automatica macchina da macinatura universale |
||

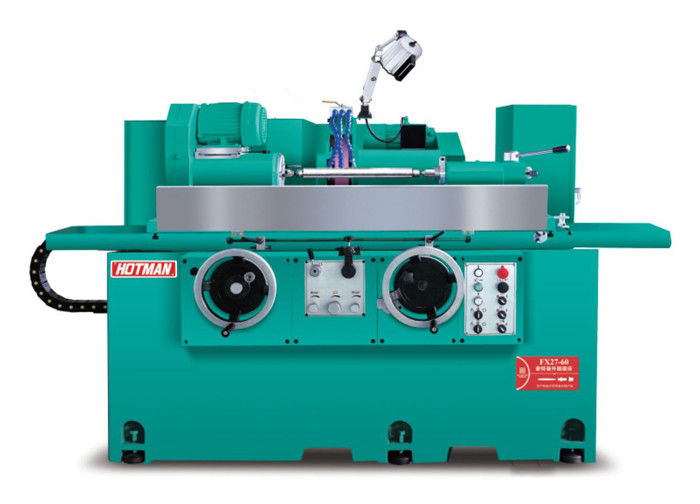

Macchina di rettifica cilindrica semiautomatica ad alta precisione - Rettificatrice cilindrica tradizionale FX27-60
Descrizione del dispositivo:
1. Il corpo e i componenti sono fusi da ferro fuso di alta qualità FC30 di Milhanna, che è trattato termicamente artificialmente normalizzato e poi trattato da invecchiamento naturale.MITSUI SEIKI, TOSHIBA, ELB e altre attrezzature di livello mondiale una volta la lavorazione di chiusura.
2I binari di guida della macchina e le viti a sfera di precisione sono continuamente lubrificati da un sistema di lubrificazione automatico per garantire una durata di servizio e una precisione più lunghe.Il sistema di raffreddamento è separato dal corpo per eliminare le vibrazioni e la dissipazione del calore favorevole.
3.Equipaggiato con un dispositivo di rettifica per fori interni a scelta, velocità del mandrino per fori interni fino a 20000 giri al minuto, può ottenere una buona pinzazione per completare la rettifica del cerchio esterno e del foro interno.dispositivo di controllo numerico a righe ottiche a doppio asse opzionale, per ottenere un'alimentazione accurata di 0,001 mm.
4. Il sistema di alimentazione di macinatura è composto da una V e da un binario piatto di pala di precisione artigianale, con sistema di lubrificazione automatico e vite a sfera di macinatura di precisione di livello C3,che può ottenere un movimento liscio, eccellente precisione di posizionamento ripetuta e lunga durata della pista.
5Per la macinazione speciale del pezzo di lavoro, la velocità della rulliera può essere regolata fino a 3500 giri/min e 60 m/s.La configurazione standard dello spinello della rulliera è posteriore quattro e posteriore due struttura cuscinettoSi può anche selezionare un mandrino a pressione dinamica e statica ad alta precisione, che ha le caratteristiche di alta precisione di rotazione, alta rigidità dinamica, buona resistenza alle vibrazioni,elevata efficienza di macinazione e buona qualità della superficie di macinazione.
6Il sedile posteriore è progettato per essere rigido e robusto.La forza di sollevamento del cilindro scorrevole può essere facilmente modificata da manopole di regolazione sul retro- accessori speciali sedile di coda a pressione di olio con pedale per facilitare lo scarico delle parti di lavoro.
Specifica tecnica:
| Modello meccanico | FX27-60 | ||
|
Capacità di trasformazione |
Diametro della faccia del tornio |
mm | 270 |
|
La distanza tra i due cuori |
mm | 600 | |
|
Peso massimo del pezzo di lavoro |
Lavoro in cima (kg) | 60 | |
| Capo di lavoro (kg) | 20 | ||
|
Velocità lineare massima |
m/s |
La rulliera ad alta velocità è accessibile 65 |
|
|
Testa e alimentazione della rulliera |
Angolo di rotazione |
Sinistra e destra. | ± 15° |
|
Dimensioni standard della rulliera |
Diametro esterno x larghezza x diametro interno ((mm) |
405*38 ((32-50) *127 | |
|
Dimensioni speciali delle ruote |
Diametro esterno x larghezza x diametro interno ((mm) |
510*38 ((32-50) *127 | |
|
Velocità dell'albero della ruota della sabbia |
R.P.M. |
1650/1850/2100 |
|
|
Distanza percorsa |
mm | 250 | |
|
|
Veloce avanti e veloce indietro a distanza di sicurezza. |
40 | |
|
|
Alimentazione per rivoluzione |
20 | |
|
Unità minima di impostazione dell'asse X |
0.005 | ||
| Testa di lavoro |
Modalità di rotazione dello spinello |
Simultanea/centrata |
|
|
|
Margine della testa di lavoro (grado) |
30° | |
|
Testa della rulliera (gradi) |
90° | ||
| Velocità del mandrino | R.P.M. |
10 - 500 Regolare la puleggia della cintura |
|
|
Conia del dito |
MT | - No, no, no.4 | |
|
Il fusibile attraverso l'apertura |
mm | 25 | |
| Sedile posteriore |
Distanza di allungamento automatica |
mm | 32 |
|
Conia del dito |
MT | - No, no, no.4 | |
|
tavolo da lavoro |
Angolo di rotazione |
Deg | +9/-6 |
|
Alimentazione manuale della ruota |
Alimentazione per rivoluzione |
12.5 | |
|
Velocità di alimentazione automatica |
mm | 50-4000/min | |
|
Dispositivo di rottura per fori interni (facoltativo) |
Velocità del mandrino | R.P.M. | 20,000(35,000-Special) |
| Motore | KW ((HP) | 0.75 | |
|
Motore |
Albero della ruota della sabbia | KW ((HP) | 3.75 |
|
Fusoli di testa di lavoro |
KW ((HP) | 0.75 | |
|
Pompa idraulica a corrente circolante di olio |
KW ((HP) | 0.75 | |
| Pompa di laminazione | KW ((HP) | 0.37 | |
|
Capacità del serbatoio |
Casella dell'olio dell'albero della ruota di sabbia (pressione statica e dinamica) |
L | 120 |
|
|
L | 60 | |
| Serbatoio di riempimento | L | 80 | |
|
Dimensioni dell'imballaggio |
Lunghezza x larghezza x altezza |
mm | 2900x2250x2100 |
| Peso netto | kg | 2500 | |
