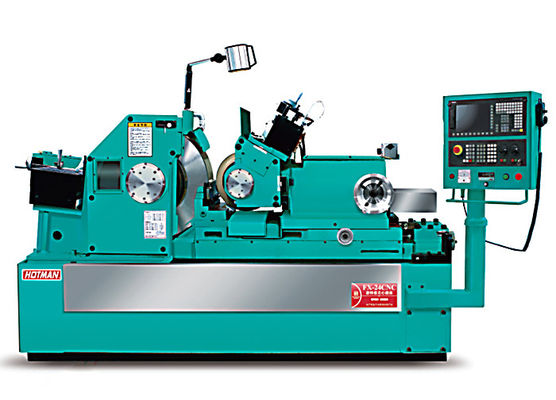

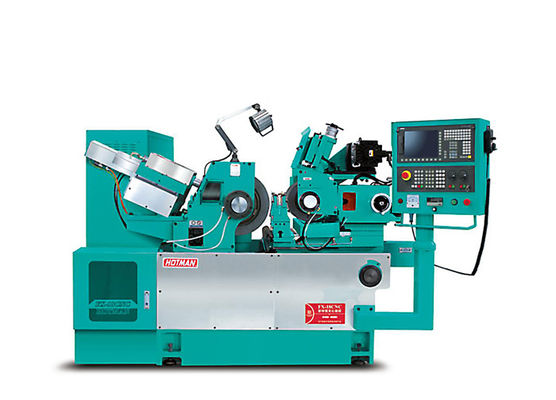

Macchina di rettifica senza centro ad alta precisione FX-20CNC
Descrizione del prodotto:
La macchina di rettifica senza centro ad alta precisione FX-24CNC è una soluzione all'avanguardia per applicazioni di rettifica di precisione.un marchio rinomato nell'industria CNCQuesta macchina offre prestazioni, precisione e affidabilità eccezionali, rendendola adatta a una vasta gamma di attività di macinazione.
Descrizione del dispositivo:
1. Il corpo e i componenti sono fusi da ferro fuso di alta qualità FC30 di Milhanna, che è trattato termicamente artificialmente normalizzato e poi trattato da invecchiamento naturale.MITSUI SEIKI, TOSHIBA, ELB e altre attrezzature di livello mondiale una volta la lavorazione di chiusura.
2I binari di guida della macchina e le viti a sfera di precisione sono continuamente lubrificati da un sistema di lubrificazione automatico per garantire una durata e una precisione di servizio più lunghe.Il sistema di raffreddamento è separato dal corpo per eliminare le vibrazioni e la dissipazione del calore favorevole.
3Equipaggiato con il sistema automatico di macinazione Siemens 828D CNC e con un'operazione di sviluppo secondario, dialogo uomo-macchina, con molte attrezzature opzionali tra cui scegliere,compresi i dispositivi di rottura per fori interni, dispositivo di misurazione automatico della estremità, dispositivo di misurazione automatico del diametro esterno, ecc.
4. Il sistema di alimentazione di macinatura è composto da una V e da un binario piatto di pala di precisione artigianale, con sistema di lubrificazione automatico e vite a sfera di macinatura di precisione di livello C3,che può ottenere un movimento liscio, eccellente precisione di posizionamento ripetuta e lunga durata della pista.
5La configurazione standard del mandrino della rulliera è di quattro cuscinetti posteriori e due posteriori.con una capacità di accumulo di calcio superiore a 50 kPa,, elevata rigidità dinamica, buona resistenza alle vibrazioni, elevata efficienza di macinazione e buona qualità della superficie di macinazione.fino a 3500 giri al minuto e 60 m/s.
6Il sedile posteriore è progettato per essere rigido e robusto.La forza di sollevamento del cilindro scorrevole può essere facilmente modificata da manopole di regolazione sul retro- accessori speciali sedile di coda a pressione di olio con pedale per facilitare lo scarico delle parti di lavoro.
7Sistema di controllo numerico Siemens come configurazione standard, dopo sviluppo secondario, interfaccia di funzionamento tutta cinese, facile da usare.il sistema CNC dell'attrezzatura e il sistema di azionamento hanno una migliore compatibilità, contemporaneamente con la funzione di riparazione automatica della sabbia e di compensazione automatica, per garantire la stabilità e la precisione dell'alimentazione e della macinatura.
Caratteristiche:
1. basso centro di gravità progettazione, aumentare la stabilità di macinatura, può garantire la precisione della macchina utensile per un lungo periodo.
2. Super forza di rettifica, più adatta per la lavorazione di pezzi di grande diametro, abbrevi molto il tempo di lavorazione.
3È molto adatto per l'installazione di dispositivi automatici come il mulino di sollevamento robot e l'alimentazione e la ricezione automatica dei materiali.
4. diametro standard del banco di lavoro:Ø1,0~60 mm
5Dimensioni della rotaia (diametro esterno * larghezza * diametro interno): Ø610*305*Ø304,8 mm
6. Velocità della rulliera: 1100 giri/min
7. quantità di microalimentazione: 0,0005 mm
Parametri tecnici:
| PProgetto | Unità | Modello:FX-24CNC-3 |
Intervallo di lavorazione dei modelli standard (diametro) | mm | Φ 1-80 |
Dimensione della rulliera (OD * W * OD) | mm | Φ610*(205-400) *Φ304.8 |
Dimensioni di regolazione della ruota (OD * W * OD) | mm | Φ330*(205-400) *Φ203.2 |
| Velocità della rulliera | RPM | 1350 |
| Regolazione della velocità della ruota | RPM | 0-250 |
La ruota di macinazione guida il motore | KW | 30 |
Servomotore di regolazione delle ruote | KW | 3 |
| Servomotore di alimentazione | KW | 3.75 |
Servomotore di riparazione della sabbia | KW | 1.5 kW/0.8 kW |
La pompa idraulica guida il motore | KW | 0.75 |
La pompa di raffreddamento guida il motore | KW | 0.75 |
Ruota manuale di regolazione della ruota di alimentazione | mm | 3.5/ RPM 0.05/ scala |
Ruota di regolazione ruota manuale di sintonizzazione | mm | 0.1/ a 0.001/ scala |
Ruota manuale di alimentazione della tavola da lavoro | mm | Il peso minimo impostato dell'alimentazione servo è di 0,0005 mm |
Ruota manuale a microregolazione per il tavolo da lavoro | mm | 0.2/ girare 0,001/ scala |
| Rettifica della ruota manuale di alimentazione | mm | 2 mm/ giro 0,01 mm/ scala |
| Regolare l' angolo di inclinazione della ruota | grado | +5° ∼-3° |
Regolare l' angolo di rotazione | grado | ± 5° |
Dimensioni della macchina (lunghezza * larghezza * altezza) | mm | 3200 × 2710 × 3100 |
| Peso meccanico | Peso totale | 6500 |
| Peso dell'imballaggio | Peso totale | 7000 |
Applicazioni:
Supporto e servizi:
La macchina di rettifica senza centro CNC ad alta precisione FX-24CNC è ampiamente utilizzata in vari settori per compiti di rettifica di precisione.È ideale per la macinazione di componenti cilindrici con diametri che vanno da 1 mm a 80 mmLa macchina è adatta per applicazioni nei settori automobilistico, aerospaziale, medico e di ingegneria generale.
