Dettagli:
Termini di pagamento e spedizione:
|
| Velocità di alimentazione della rotaia: | 0.01-0.2 mm/min | Velocità del tavolo: | 0.1-3m/min |
|---|---|---|---|
| Diametro della ruota di rottura: | 200 mm | Torsione del motore di alimentazione della rotaia di rottura: | 1.5 N.m. |
| Velocità della ruota di rottura: | 1400 giri al minuto | Potenza del motore di alimentazione della mola: | 0.75kw |
| Potenza del motore da tavolo: | 0.75kw | Ripetibilità del motore di alimentazione della rulliera: | 0.001 mm |
| Evidenziare: | 0.75KW Macchina di macinatura interna,Macchine di triturazione interne multiuso,0.2 mm/min Macchina di rettifica a foratura interna |
||

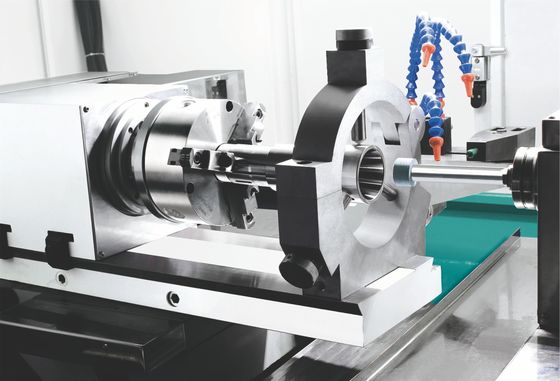

Macchine di rettifica interna multifunzione ad alta precisione e multiuso ad alta efficienza 0,01-0,2 mm/min
Descrizione del dispositivo:
1. Il corpo e i componenti sono fusi da ferro fuso di alta qualità FC30 di Milhanna, che è trattato termicamente artificialmente normalizzato e poi trattato da invecchiamento naturale.MITSUI SEIKI, TOSHIBA, ELB e altre attrezzature di livello mondiale una volta la lavorazione di chiusura. dimensioni di precisione può essere fino a livello di micron, per garantire alta precisione attrezzature componenti di base.
2I binari di guida della macchina e le viti a sfera di precisione sono continuamente lubrificati da un sistema di lubrificazione automatico per garantire una durata di servizio e una precisione più lunghe.Il sistema di raffreddamento è separato dal corpo per eliminare le vibrazioni e la dissipazione del calore favorevole.
3Equipaggiato con il sistema automatico di macinazione Siemens 828D CNC e con un'operazione di sviluppo secondario, dialogo uomo-macchina, con molte attrezzature opzionali tra cui scegliere,compresi i dispositivi di rottura per fori interni, dispositivo di misurazione automatico della estremità, dispositivo di misurazione automatico del diametro esterno, ecc.
4. Il sistema di alimentazione di macinatura è composto da una V e da un binario piatto di pala di precisione artigianale, con sistema di lubrificazione automatico e vite a sfera di macinatura di precisione di livello C3,che può ottenere un movimento liscio, eccellente precisione di posizionamento ripetuta e lunga durata della pista.
5La configurazione standard del mandrino della rulliera è di quattro cuscinetti posteriori e due posteriori.con una capacità di accumulo di calcio superiore a 50 kPa,, elevata rigidità dinamica, buona resistenza alle vibrazioni, elevata efficienza di macinazione e buona qualità della superficie di macinazione.fino a 3500 giri al minuto e 60 m/s.
6Il sedile posteriore è progettato per essere rigido e robusto.La forza di sollevamento del cilindro scorrevole può essere facilmente modificata da manopole di regolazione sul retro- accessori speciali sedile di coda a pressione di olio con pedale per facilitare lo scarico delle parti di lavoro.
7Sistema di controllo numerico Siemens come configurazione standard, dopo sviluppo secondario, interfaccia di funzionamento tutta cinese, facile da usare.il sistema CNC dell'attrezzatura e il sistema di azionamento hanno una migliore compatibilità, contemporaneamente con la funzione di riparazione automatica della sabbia e di compensazione automatica, per garantire la stabilità e la precisione dell'alimentazione e della macinatura.
Specifica tecnica:
| Progetto | Unità | Modello:FX32P-60CNC | |
|
Capacità di trasformazione
|
Diametro di rotazione massimo della tavola | mm | 320 |
|
Distanza massima tra due polpacci |
mm | 600 | |
| Diametro massimo di macinatura | mm | 320 | |
| Carico massimo tra due cuori parietali | Kg (b) | 60 (lavoratori)/20 (solo lavoratori) | |
| Dimensioni della rulliera (diametro × larghezza × apertura) | mm | 455×38(32-50) ×127 | |
| Velocità della rulliera | rpm | 1650 | |
| Velocità lineare massima della rulliera | m/s | 40 ((rottura ad alta velocità fino a 65) | |
| Altri prodotti della voce 8528 | mm | Tipo automatico | |
|
Testa di macinatura |
Angolo di alimentazione | Deg | 90 |
| Corso di alimentazione | mm | 250 | |
| Asse X velocità di movimento veloce | m/min | 6 | |
| Alimentazione minima dell'asse X | mm | 0.001 | |
|
Cornice della testa |
Velocità del mandrino | rpm | 50 a 500 |
| Forma a fusione | di larghezza uguale o superiore a 50 mm | ||
| Specifica del pollice | MT-4 | ||
|
Sedile posteriore |
Distanza telescopica automatica | mm | 40 |
| Specifica del pollice | MT-4 | ||
|
tavolo da lavoro |
Asse Z velocità di movimento veloce | m/min | 8 |
| Alimentazione minima dell'asse z | mm | 0.001 | |
| Viaggio massimo | mm | 550 | |
| Angolo di rotazione | Deg | + 6/-9 | |
|
Motore |
Motore a fusione della ruota di rottura | KW | 3.75/5.5 |
| Motore di alimentazione a asse X (servo) | KW | 2.2 | |
| Motore di alimentazione ad asse Z (servo) | KW | 2.2 | |
| Motore a fusione del telaio della testa | KW | 0.75 | |
| Motore della pompa di raffreddamento | KW | 0.75 | |
| Motore ad olio lubrificante | KW | 0.25*2 | |
| Motore della pompa dell'olio di coda | KW | 0.75 | |
|
Altri |
Peso netto della macchina | Kg | 3300 |
| Peso lordo della macchina | Kg | 3500 | |
| Dimensioni del pacchetto (lunghezza * larghezza * altezza) | mm | 2800*2000*2000 | |
Descrizione del prodotto:
La macchinetta da macinatura interna è un apparecchio indispensabile per le operazioni industriali che richiedono una precisione di macinatura e di finitura dei componenti.con un diametro di 200 mm,, e una gamma di dimensioni del pezzo da 50-200 mm, la macchina di rettifica interna è in grado di gestire pezzi fino a 100 kg di peso.La velocità del motore di alimentazione della rulliera può essere regolata da 50-1000 giri/min, che lo rende adatto a una varietà di applicazioni. La macchinetta per la rettifica interna è dotata anche di un impianto di rettifica interno e di un meccanismo di rettifica interno,consentire agli utilizzatori di produrre parti precise e precise.
| Tecnologia | Parametri |
|---|---|
| Potenza del motore di alimentazione della ruota di rottura | 0.75KW |
| Potenza del motore da tavolo | 0.75KW |
| Velocità della ruota di rottura | 1400 giri al minuto |
| Accuratezza del motore di alimentazione della ruota di rottura | 0.005 mm |
| Ripetibilità del motore di alimentazione della ruota di rottura | 0.001 mm |
| Potenza del motore della rulliera | 2.2KW |
| Peso del pezzo da lavorare | 100 kg |
| Velocità del tavolo | 00,1-3 m/min |
| Dimensione del pezzo da lavorare | 50-200 mm |
| Velocità di alimentazione della ruota di rottura | 0.01-0.2 mm/min |

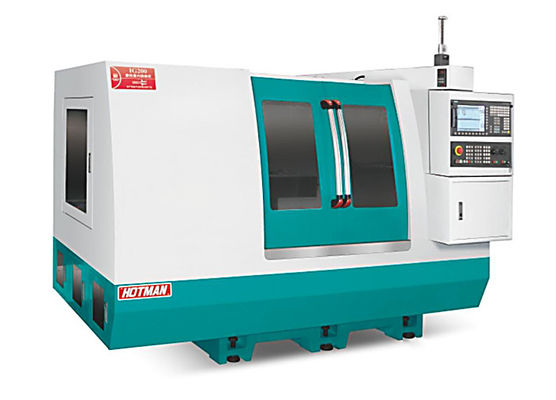

HoTMAN's Internal Grinder Machine IG200 è un meccanismo di rettifica interno di precisione progettato per l'uso professionale.Il quantitativo minimo di ordine per questo prodotto è 1 e il prezzo è 3. È confezionato in un BOX DI LEGNO e il tempo di consegna è di 60 giorni. I termini di pagamento sono T / T. La velocità del motore di alimentazione della ruota di rottura è tra 50-1000rpm e la dimensione del tavolo è di 400 mm.La velocità della rulliera è di 1400 giri al minuto, il diametro della rulliera è di 200 mm e la coppia di alimentazione del motore della rulliera è di 1,5 N.m.
La macchinetta di rettifica interna IG200 è lo strumento perfetto per chi ha bisogno di un sistema di rettifica interna affidabile e preciso.La macchina è anche estremamente resistente e offre un funzionamento agevole. È adatto a una vasta gamma di applicazioni come la macinatura, l'affinatura, la lucidatura e altro ancora. Con i suoi componenti di alta qualità e prestazioni affidabili,puoi essere sicuro di ottenere il miglior rapporto qualità-prezzo.
HoTMAN's Internal Grinder Machine IG200 è uno strumento affidabile e preciso per chi ha bisogno del miglior sistema di rettifica interna.potete essere sicuri che è di altissima qualità. L'ordine minimo è 1 e il prezzo è 3. È confezionato in un BOX DI LEGNO e il tempo di consegna è di 60 giorni. I termini di pagamento sono T / T.La velocità del motore di alimentazione della rulliera è compresa tra 50-1000 giri al minuto e la dimensione del tavolo è di 400 mmLa velocità della rulliera è di 1400 giri al minuto, il diametro della rulliera è di 200 mm e la coppia del motore di alimentazione della rulliera è di 1,5 Nm.
HoTMAN's Internal Grinder Machine IG200 è lo strumento perfetto per chi ha bisogno di un sistema di rettifica interno affidabile e preciso.La macchina è anche estremamente resistente e offre un funzionamento agevoleCon i suoi componenti di alta qualità e prestazioni affidabili, puoi essere sicuro di ottenere il miglior rapporto qualità-prezzo.
Offriamo un'assemblaggio interno di alta qualità con una macchina di rettifica interna avanzata per il sistema di rettifica interna.
