Dettagli:
Termini di pagamento e spedizione:
|
| Diametro della ruota di rottura: | 200 mm | Diametro del foro della ruota di rottura: | 50 mm |
|---|---|---|---|
| Corrente del motore della rulliera: | 4a | Potenza del motore della rulliera: | 2.2KW |
| Velocità del motore della ruota di rottura: | 1420 giri al minuto | Voltaggio del motore della rulliera: | 380 V |
| Velocità della ruota di rottura: | 4500rpm | Larghezza della ruota di macinazione: | 50 mm |
| Diametro della ruota regolatrice: | 150 mm | Diametro del foro della ruota regolatore: | 50 mm |
| Regolazione della potenza del motore della ruota: | 1.5kw | Regolazione della velocità del motore della ruota: | 1420 giri al minuto |
| Regolazione della tensione del motore della ruota: | 380 V | Regolamento della velocità della ruota: | 4500rpm |
| Regolamento della larghezza della ruota: | 50 mm | ||
| Evidenziare: | Macchina di rettifica senza centro cilindrica,Macchina di rettifica senza centro 1420 giri al minuto,Macchina di rettifica cilindrica senza centro resistente |
||

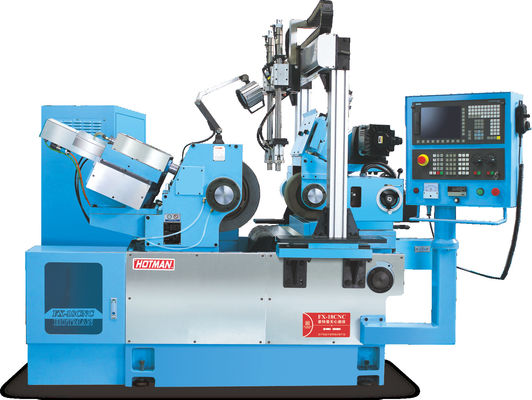

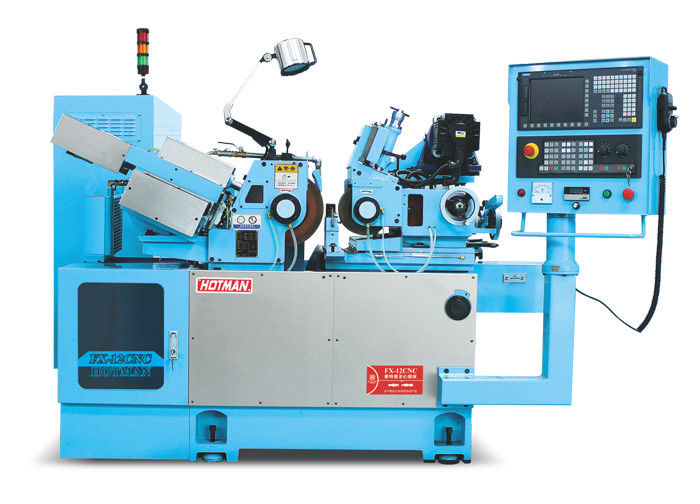

Macchina di rettifica multifunzionale cilindrica senza centro con velocità di rotazione 1420 giri al minuto
1Il corpo e i componenti principali sono stati fusi con ferro fuso FC-30 di alta qualità Meehanna.
2Il sistema a fusione adotta l'acciaio in lega SNCM-21H di Taiwan Jianchang.
3. Regolare il sistema di trazione delle ruote. Regolare il motore di trazione del mandrino delle ruote utilizzando il servomotore Delta, il controllo della velocità 0-250rpm ((controllo digitale) può essere impostato arbitrariamente.
4. sistema di olio circolante a fusione. lubrificazione automatica a fusione di olio circolante (olio a fusione avanzato 10 #) e dispositivo di pressurizzazione dell'olio è la stessa pompa di olio, serbatoio esterno.
Tecnologia Specificità:
| Specificità meccanica | Modello:FX-12CNC-I |
| Distanza di lavorazione (diametro) | 0.5 mm-40 mm |
|
Dimensioni della rulliera (OD * W * OD) |
Φ305*150*Φ120 mm |
|
Dimensioni di regolazione della ruota (OD * W * OD) |
Φ205*150*Φ90 mm |
| Velocità della rulliera | 1950 giri al minuto |
| Regolazione della velocità della ruota | 0-320 giri al minuto |
|
La ruota di macinazione guida il motore |
5.5KW |
| Servomotore di regolazione delle ruote | 2.0kw AC SERVO MOTORE |
| Motore di alimentazione servo | 1.5KW |
|
La pompa idraulica guida il motore |
0.75KW |
|
La pompa di raffreddamento guida il motore |
0.125KW |
|
Ruota manuale di regolazione della ruota di alimentazione |
3.5 mm/torno 0.02 mm/scala |
|
Ruota di regolazione ruota manuale di sintonizzazione |
0.1 mm/torno 0.001 mm/scala |
| Precisione dell'alimentazione | 0.001 mm |
| Regolare l' angolo di inclinazione della ruota | +5° ∼-3° |
| Regolare l' angolo di rotazione | ± 5° |
| Dimensione meccanica | 1800 × 1400 × 1450 mm |
| Dimensioni dell'imballaggio | 2350 × 1650 × 1770 mm |
| Peso meccanico | 2000 kg |
| Peso dell'imballaggio | 2300 kg |
Descrizione del dispositivo:
1. Il corpo e i componenti sono fusi da ferro fuso di alta qualità FC30 di Milhanna, che è trattato termicamente artificialmente normalizzato e poi trattato da invecchiamento naturale.MITSUI SEIKI, TOSHIBA, ELB e altre attrezzature di livello mondiale una volta la lavorazione di chiusura. dimensioni di precisione può essere fino a livello di micron, per garantire alta precisione attrezzature componenti di base.
2I binari di guida della macchina e le viti a sfera di precisione sono continuamente lubrificati da un sistema di lubrificazione automatico per garantire una durata di servizio e una precisione più lunghe.Il sistema di raffreddamento è separato dal corpo per eliminare le vibrazioni e la dissipazione del calore favorevole.
3Equipaggiato con il sistema automatico di macinazione Siemens 828D CNC e con un'operazione di sviluppo secondario, dialogo uomo-macchina, con molte attrezzature opzionali tra cui scegliere,compresi i dispositivi di rottura per fori interni, dispositivo di misurazione automatico della estremità, dispositivo di misurazione automatico del diametro esterno, ecc.
4. Il sistema di alimentazione di macinatura è composto da una V e da un binario piatto di pala di precisione artigianale, con sistema di lubrificazione automatico e vite a sfera di macinatura di precisione di livello C3,che può ottenere un movimento liscio, eccellente precisione di posizionamento ripetuta e lunga durata della pista.
5La configurazione standard del mandrino della rulliera è di quattro cuscinetti posteriori e due posteriori.con una capacità di accumulo di calcio superiore a 50 kPa,, elevata rigidità dinamica, buona resistenza alle vibrazioni, elevata efficienza di macinazione e buona qualità della superficie di macinazione.fino a 3500 giri al minuto e 60 m/s.
6Il sedile posteriore è progettato per essere rigido e robusto.La forza di sollevamento del cilindro scorrevole può essere facilmente modificata da manopole di regolazione sul retro- accessori speciali sedile di coda a pressione di olio con pedale per facilitare lo scarico delle parti di lavoro.
7Sistema di controllo numerico Siemens come configurazione standard, dopo sviluppo secondario, interfaccia di funzionamento tutta cinese, facile da usare.il sistema CNC dell'attrezzatura e il sistema di azionamento hanno una migliore compatibilità, contemporaneamente con la funzione di riparazione automatica della sabbia e di compensazione automatica, per garantire la stabilità e la precisione dell'alimentazione e della macinatura.
