Hotman Stable E250 Macchina di macinatura cilindrica multiuso 6000r/min

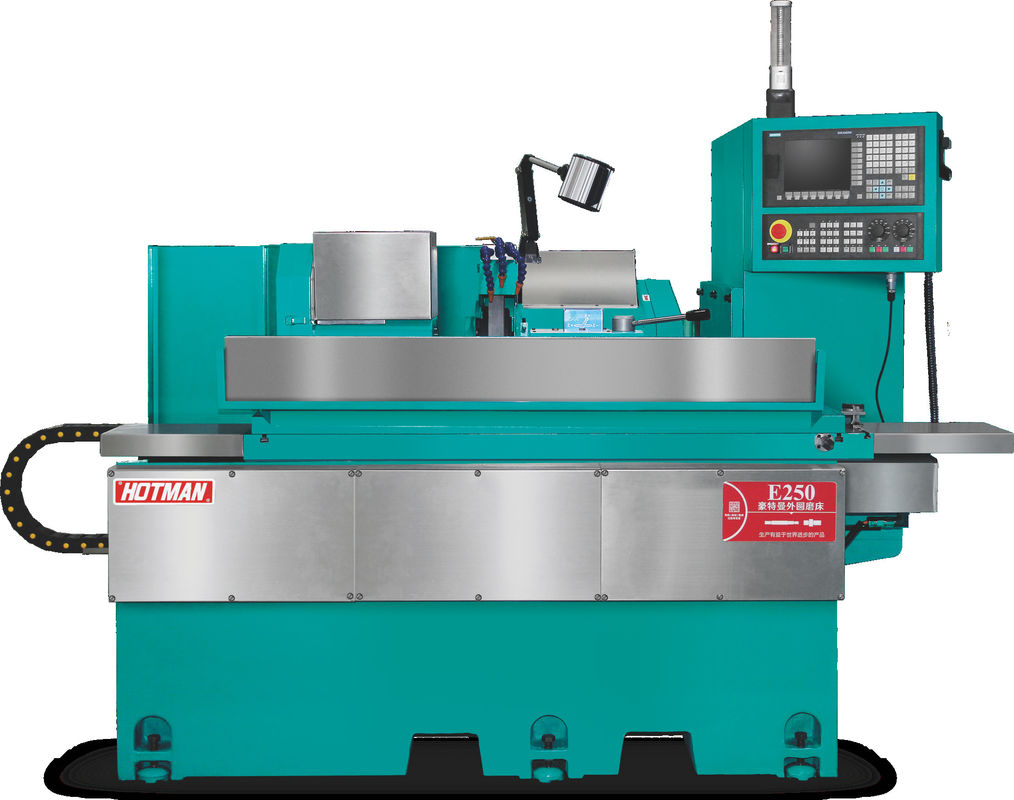

Macchina cilindrica CNC ad alta precisione E250


Descrizione del dispositivo:

1. Il corpo e i componenti sono fusi da ferro fuso di alta qualità FC30 di Milhanna, che è trattato termicamente artificialmente normalizzato e poi trattato da invecchiamento naturale.MITSUI SEIKI, TOSHIBA, ELB e altre attrezzature di livello mondiale una volta la lavorazione di chiusura.


2I binari di guida della macchina e le viti a sfera di precisione sono continuamente lubrificati da un sistema di lubrificazione automatico per garantire una durata e una precisione di servizio più lunghe.Il sistema di raffreddamento è separato dal corpo per eliminare le vibrazioni e la dissipazione del calore favorevole.

3Equipaggiato con il sistema automatico di macinazione Siemens 828D CNC e con un'operazione di sviluppo secondario, dialogo uomo-macchina, con molte attrezzature opzionali tra cui scegliere,compresi i dispositivi di rottura per fori interni, dispositivo di misurazione automatico della estremità, dispositivo di misurazione automatico del diametro esterno, ecc.

4. Il sistema di alimentazione di macinatura è composto da una V e da un binario piatto di pala di precisione artigianale, con sistema di lubrificazione automatico e vite a sfera di macinatura di precisione di livello C3,che può ottenere un movimento liscio, eccellente precisione di posizionamento ripetuta e lunga durata della pista.

5La configurazione standard del mandrino della rulliera è di quattro cuscinetti posteriori e due posteriori.con una capacità di accumulo di calcio superiore a 50 kPa,, elevata rigidità dinamica, buona resistenza alle vibrazioni, elevata efficienza di macinazione e buona qualità della superficie di macinazione.fino a 3500 giri al minuto e 60 m/s.


6Il sedile posteriore è progettato per essere rigido e robusto.La forza di sollevamento del cilindro scorrevole può essere facilmente modificata da manopole di regolazione sul retro- accessori speciali sedile di coda a pressione di olio con pedale per facilitare lo scarico delle parti di lavoro.

7Sistema di controllo numerico Siemens come configurazione standard, dopo sviluppo secondario, interfaccia di funzionamento tutta cinese, facile da usare.il sistema CNC dell'attrezzatura e il sistema di azionamento hanno una migliore compatibilità, contemporaneamente con la funzione di riparazione automatica della sabbia e di compensazione automatica, per garantire la stabilità e la precisione dell'alimentazione e della macinatura.

1. Visualizzazione del prodotto:

   Articolo	Prodotto	Modello	Quantità	Composizione dei prezzi
   	Macchine di rettifica cilindrica CNC ad alta precisione (asse X, asse Z)	E250		Vedi elenco dei prezzi con allegato standard

2. Introdurre

   1)     2)   3)   4)     5)

   Utilizzare il sistema CNC Siemens 828D della Germania,la frantumazione speciale,interfaccia uomo-macchina amichevole,senza programmazione,programma di elaborazione generato automaticamente. Equipaggiato con spindle di rotaia di macinazione ad alto livello di precisione, vite a sfera di livello di macinazione di precisione. Azionamento servo a doppio asse alimentazione automatica, abbigliamento automatico della ruota di macinazione, può soddisfare tutti i tipi di differenza di segmento, arco circolare, abbigliamento di formazione superficiale, il sistema di compensazione automatica. Tutte le superfici scorrevoli, le superfici di contatto e le superfici di guida sono realizzate con un processo di spalazione manuale del punto di rettifica per garantire la stabilità a lungo termine e l'alta precisione della macchina. I pezzi di colata sono rigorosamente selezionati in ghisa avanzata FC25, trattamento di invecchiamento, per garantire la base delle macchine utensili Il pezzo non si deforma.

3. Parametro tecnico:

   	Numero	Progetto	Unità		Modello:	E250
   Capacità di trasformazione         Testa di macinatura	1	Diametro di rotazione massimo della tavola	mm		250
   	2	Distanza massima tra due pollici	mm ((in)		500
   	3	Diametro massimo di macinatura	mm ((in)		250
   	4	Carico massimo tra due cuori parietali	Kg (b)		60 ((顶心工作)/20 (只有工作头)
   	5	Dimensioni della rulliera (diametro × larghezza × apertura)	mm ((in)		405×32~50×127
   	6	Velocità della rulliera	rpm		1570
   	7	Velocità lineare massima della rulliera	m/s		35
   	8	Altri prodotti della voce 8528	mm ((in)		Tipo automatico
   	9	Alimentazione minima dell'asse X	mm ((in)		0.001
   	10	Angolo di alimentazione	Deg		90
   	11	Corso di alimentazione	mm		250
   	12	Asse X velocità di movimento veloce	mm/min		0-10000
   Cornice della testa	13	Velocità del mandrino	rpm		50 a 500
   	14	Forma a fusione			di larghezza uguale o superiore a 50 mm
   	15	Specifica del pollice			MT-4
   Cornice posteriore	16	Distanza telescopica automatica (tipo idraulico)	mm		40
   	17	Specifica del pollice			MT-4
   	18	Modalità di funzionamento			Manuale
   tavolo da lavoro	19	Asse Z velocità di movimento veloce	m/min		0-20000
   	20	Alimentazione minima dell'asse z	mm		0.001
   	21	Viaggio massimo	mm		550
   	22	Angolo di rotazione	Deg		+6/-9
   Motore	23	Motore a fusione della ruota di rottura	KW		3.75/5.5
   	24	Motore di alimentazione a asse X (servo)	KW		2.2
   	25	Motore di alimentazione ad asse Z (servo)	KW		2.2
   	26	Motore a fusione del telaio della testa	KW		0.75
   	27	Motore della pompa di raffreddamento	KW		0.75
   	28	Motore ad olio lubrificante	KW		1/4*2
   	29	Motore di pompa di olio a stazza (speciale)	KW		0.75
   Altri	30	Olio lubrificante per l'asse X/Z guida/vite principale			MOBIL#1409 o ISO VG68
   	31	Peso netto della macchina	Kg		Circa 3200
   	32	Peso lordo della macchina	Kg		Circa 3400
   	33	Dimensioni del pacchetto (lunghezza * larghezza * altezza)	mm		2800*2000*2000
