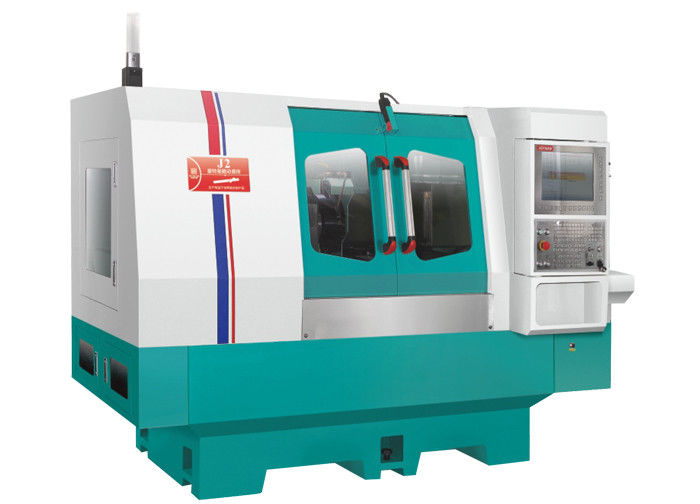

Macchina di rettifica a due assi per l'albero a camma multiuso resistente all'usura-J2

Macchina di rettifica a due assi per l'albero a camma multiuso resistente all'usura-J2
Macchina di rettifica a due assi per l'albero a camma multiuso resistente all'usura-J2

Grande immagine :  Macchina di rettifica a due assi per l'albero a camma multiuso resistente all'usura-J2

Dettagli:
Luogo di origine: Cina
Marca: HOTMAN
Certificazione: CE
Numero di modello: J2
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: RMB1/SET
Imballaggi particolari: Fabbricazione a base di legno
Tempi di consegna: 60 giorni
Termini di pagamento: T/T
Capacità di alimentazione: 30
Descrizione di prodotto dettagliata
Potenza del motore della pompa di raffreddamento: 0.2-0.5 kW Scavo della ruota di macinazione: 50-100 mm
Diametro della ruota di rottura: 200-400 millimetro Potenza del motore della rulliera: 2-5 chilowatt
Velocità della ruota di rottura: 1000-2000 giri/min Larghezza della ruota di macinazione: 20 a 50 mm
Max. Lunghezza di macinatura: 200-300 mm Peso massimo del pezzo in lavorazione: 50-100 chilogrammi
Dimensioni complessive: 1000*1000*1500 mm Potenza del motore da tavolo: 0.2-0.5 kW
Velocità del tavolo: 00,1-0,5 m/min Angolo di rotazione della tavola: 0-30°
Velocità di rotazione del tavolo: 0-10°/min Tipo: Macchine per la rettifica dell'albero a camme
Peso: 1000-2000 CHILOGRAMMO
Evidenziare:

Macchine per la rettifica a due assi dell'albero di camma

,

Macchine per la rettifica del ciglio

,

Grinder a gomma resistente all'usura

J2 macchine per la rettifica dell'albero a camme

Peculiarità:
1. Il collegamento di interpolazione CNC a due assi è adottato per il controllo a circuito chiuso del feedback dell'alimentazione della rotaia della rotaia (asse X) e della rotazione del pezzo di lavoro (asse C),per ottenere un'efficiente levigatura di precisione dei pezzi di crankshaft.
2. Fusolio della ruota di macinazione, fusolio motorizzato a sospensione liquida statica e statica, alta rigidità, alta velocità, bassa vibrazione, alta forza di macinazione.
3Velocità di linea 70 m/s.


(1) Fusoli mobili per il centro di lavoro con codificatore Renishaw incorporato.

(2) Capacità di carico di scarico 150 Nm

(3) Cuscinetto a sfera a contatto angolare di precisione

(4) Rotondità ≤ 1 μm

(5) Grande angolo di rotazione

(6) Liquido di raffreddamento al centro

(7) Azionato da un motore sincrono a magnete permanente

(8) Funzione di arresto del posizionamento

La testa di lavoro ad alta rigidità con centro di lavoro mobile, è supportata da cuscinetti a sfera angolari ad alta rigidità e di alta precisione e da cuscinetti a rulli a cono,che rendono il fusibile più stabile ed estrema rigidità.
Nel mandrino viene utilizzato il mandrino a cono MT-4, con un foro centrale di φ24 mm, attraverso il quale può passare il dispositivo di tensione dell'apparecchio, nonché il liquido di raffreddamento.
La testa di lavoro è azionata da un servomotore digitale AC Sodick, con velocità variabili.

Descrizione del dispositivo:

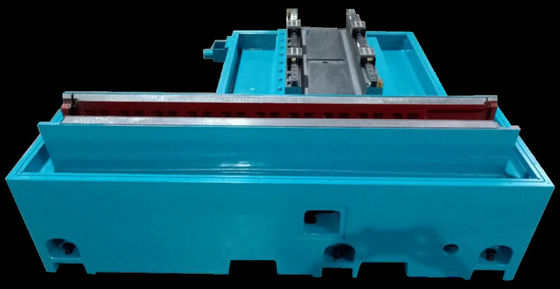

1. Il corpo e i componenti sono fusi da ferro fuso di alta qualità FC30 di Milhanna, che è trattato termicamente artificialmente normalizzato e poi trattato da invecchiamento naturale.MITSUI SEIKI, TOSHIBA, ELB e altre attrezzature di livello mondiale una volta la lavorazione di chiusura.


2I binari di guida della macchina e le viti a sfera di precisione sono continuamente lubrificati da un sistema di lubrificazione automatico per garantire una durata e una precisione di servizio più lunghe.Il sistema di raffreddamento è separato dal corpo per eliminare le vibrazioni e la dissipazione del calore favorevole.

3Equipaggiato con il sistema automatico di macinazione Siemens 828D CNC e con un'operazione di sviluppo secondario, dialogo uomo-macchina, con molte attrezzature opzionali tra cui scegliere,compresi i dispositivi di rottura per fori interni, dispositivo di misurazione automatico della estremità, dispositivo di misurazione automatico del diametro esterno, ecc.

4. Il sistema di alimentazione di macinatura è composto da una V e da un binario piatto di pala di precisione artigianale, con sistema di lubrificazione automatico e vite a sfera di macinatura di precisione di livello C3,che può ottenere un movimento liscio, eccellente precisione di posizionamento ripetuta e lunga durata della pista.

5La configurazione standard del mandrino della rulliera è di quattro cuscinetti posteriori e due posteriori.con una capacità di accumulo di calcio superiore a 50 kPa,, elevata rigidità dinamica, buona resistenza alle vibrazioni, elevata efficienza di macinazione e buona qualità della superficie di macinazione.fino a 3500 giri al minuto e 60 m/s.


6Il sedile posteriore è progettato per essere rigido e robusto.La forza di sollevamento del cilindro scorrevole può essere facilmente modificata da manopole di regolazione sul retro- accessori speciali sedile di coda a pressione di olio con pedale per facilitare lo scarico delle parti di lavoro.

7Sistema di controllo numerico Siemens come configurazione standard, dopo sviluppo secondario, interfaccia di funzionamento tutta cinese, facile da usare.il sistema CNC dell'attrezzatura e il sistema di azionamento hanno una migliore compatibilità, contemporaneamente con la funzione di riparazione automatica della sabbia e di compensazione automatica, per garantire la stabilità e la precisione dell'alimentazione e della macinatura.

Specifica tecnica:


Progetto Unità Modello:FX32P-60CNC






Capacità di trasformazione



Diametro di rotazione massimo della tavola mm 320

Distanza massima tra
due polpacci

mm 600
Diametro massimo di macinatura mm 320
Carico massimo tra due cuori parietali Kg (b) 60 (lavoratori)/20 (solo lavoratori)
Dimensioni della rulliera (diametro × larghezza × apertura) mm 455×38(32-50) ×127
Velocità della rulliera rpm 1650
Velocità lineare massima della rulliera m/s 40 ((rottura ad alta velocità fino a 65)
  Altri prodotti della voce 8528 mm Tipo automatico


Testa di macinatura

Angolo di alimentazione Deg 90
Corso di alimentazione mm 250
Asse X velocità di movimento veloce m/min 6
Alimentazione minima dell'asse X mm 0.001



Cornice della testa

Velocità del mandrino rpm 50 a 500
Forma a fusione   di larghezza uguale o superiore a 50 mm
Specifica del pollice   MT-4



Sedile posteriore

Distanza telescopica automatica mm 40
Specifica del pollice   MT-4



tavolo da lavoro

Asse Z velocità di movimento veloce m/min 8
Alimentazione minima dell'asse z mm 0.001
Viaggio massimo mm 550
Angolo di rotazione Deg + 6/-9


Motore

Motore a fusione della ruota di rottura KW 3.75/5.5
Motore di alimentazione a asse X (servo) KW 2.2
Motore di alimentazione ad asse Z (servo) KW 2.2
Motore a fusione del telaio della testa KW 0.75
Motore della pompa di raffreddamento KW 0.75
Motore ad olio lubrificante KW 0.25*2
Motore della pompa dell'olio di coda KW 0.75


Altri

Peso netto della macchina Kg 3300
Peso lordo della macchina Kg 3500
Dimensioni del pacchetto (lunghezza * larghezza * altezza) mm 2800*2000*2000
