Dettagli:
Termini di pagamento e spedizione:
|
| Diametro della ruota di rottura: | 200 mm | Potenza del motore della rulliera: | 2.2kW |
|---|---|---|---|
| Velocità della ruota di rottura: | 3000 giri al minuto | Modalità di controllo del motore del mandrino della rulliera: | V/F |
| Metodo di raffreddamento del motore a fusione della rotaia di rottura: | Aria di raffreddamento | Corrente del motore del mandrino della rotaia di rottura: | 4a |
| Frequenza del motore del mandrino della rotaia di rottura: | 50 Hz | Potenza del motore della rotaia di rottura: | 2.2kW |
| Fornitore di alimentazione del motore della rotaia di rottura: | 3 fasi | Livello di protezione del motore dello spinello della rulliera: | Protezione IP54 |
| Velocità del motore della rotaia di macinatura: | 3000 giri al minuto | Torsione del motore del mandrino della rotaia di rottura: | 20Nm |
| Voltaggio del motore della rotaia di rottura: | 380 V | Velocità del mandrino della rotaia: | 3000 giri al minuto |
| Nome: | Macchine per la rettifica dell'albero a camme | ||
| Evidenziare: | Macchina di rettifica dell'albero di camma a raffreddamento ad aria,Macchina per la rettifica dell'albero di camma di terza fase,Fabbricazione di macchine per la lavorazione di materie prime |
||

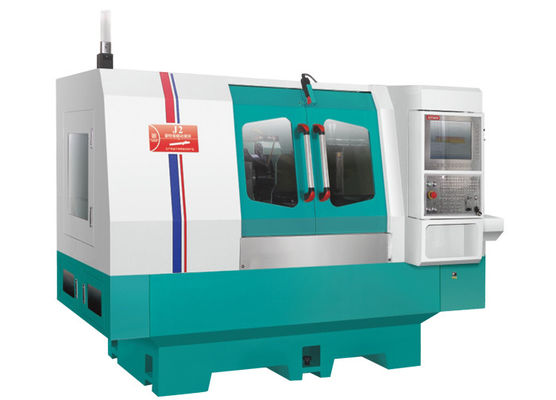

J2 macchine per la rettifica dell'albero a camme
Descrizione del dispositivo:
1. Il corpo e i componenti sono fusi da ferro fuso di alta qualità FC30 di Milhanna, che è trattato termicamente artificialmente normalizzato e poi trattato da invecchiamento naturale.MITSUI SEIKI, TOSHIBA, ELB e altre attrezzature di livello mondiale una volta la lavorazione di chiusura. dimensioni di precisione può essere fino a livello di micron, per garantire alta precisione attrezzature componenti di base.
2I binari di guida della macchina e le viti a sfera di precisione sono continuamente lubrificati da un sistema di lubrificazione automatico per garantire una durata di servizio e una precisione più lunghe.Il sistema di raffreddamento è separato dal corpo per eliminare le vibrazioni e la dissipazione del calore favorevole.
3Equipaggiato con il sistema automatico di macinazione Siemens 828D CNC e con un secondo sviluppo, il dialogo uomo-macchina, con molte attrezzature opzionali tra cui scegliere,compresi i dispositivi di rottura per fori interni, dispositivo di misurazione automatico della estremità, dispositivo di misurazione automatico del diametro esterno, ecc.
4. Il sistema di alimentazione di macinatura è composto da una V e da un binario piatto di pala di precisione artigianale, con sistema di lubrificazione automatico e vite a sfera di macinatura di precisione di livello C3,che può ottenere un movimento liscio, eccellente precisione di posizionamento ripetuta e lunga durata della pista.
5La configurazione standard del mandrino della rulliera è di quattro cuscinetti posteriori e due posteriori.con una capacità di accumulo di calcio superiore a 50 kPa,, elevata rigidità dinamica, buona resistenza alle vibrazioni, elevata efficienza di macinazione e buona qualità della superficie di macinazione.fino a 3500 giri al minuto e 60 m/s.
6Il sedile posteriore è progettato per essere rigido e robusto.La forza di sollevamento del cilindro scorrevole può essere facilmente modificata da manopole di regolazione sul retro- accessori speciali sedile di coda a pressione di olio con pedale per facilitare lo scarico delle parti di lavoro.
7Sistema di controllo numerico Siemens come configurazione standard, dopo sviluppo secondario, interfaccia di funzionamento tutta cinese, facile da usare.il sistema CNC dell'attrezzatura e il sistema di azionamento hanno una migliore compatibilità, contemporaneamente con la funzione di riparazione automatica della sabbia e la funzione di compensazione automatica, per garantire la stabilità e la precisione dell'alimentazione e della macinazione.
Dettagli del prodotto:
| Dettagli del prodotto: | |
|
Accuratezza del posizionamento ripetuto del telaio della testa (asse C) |
0.002 gradi |
|
Risoluzione dell'asse X/Z |
0.0001 mm |
|
Diametro di rotazione massimo della tavola |
350-435 mm |
|
Diametro massimo di macinatura |
300 mm |
|
Carico massimo |
90 kg |
(1) Fusoli mobili per il centro di lavoro con codificatore Renishaw integrato.
(2) Capacità di carico di scarico 150 Nm
(3) Cuscinetto a sfera a contatto angolare di precisione
(4) Rotondità ≤ 1 μm
(5) Grande angolo di rotazione
(6) Liquido di raffreddamento al centro
(7) Azionato da un motore sincrono a magnete permanente
(8) Funzione di arresto di posizionamento
La testa di lavoro ad alta rigidità con centro di lavoro mobile, è supportata da cuscinetti a sfera angolari ad alta rigidità e di alta precisione e cuscinetti a rulli a cono,che rendono il fusibile più stabile ed estrema rigidità.
Nel mandrino viene utilizzato il mandrino a cono MT-4, con un foro centrale di φ24 mm, attraverso il quale può passare il dispositivo di tensione dell'apparecchio, nonché il liquido di raffreddamento.
La testa di lavoro è azionata da un servomotore digitale AC Sodick, con velocità variabili.
