Dettagli:
Termini di pagamento e spedizione:
|
| Diametro della ruota di rottura: | 200 mm | Corrente del motore della rulliera: | 3.5A |
|---|---|---|---|
| Frequenza del motore della ruota di rottura: | 50 Hz | Potenza del motore della rulliera: | 2.2KW |
| Velocità del motore della ruota di rottura: | 1400 giri al minuto | Voltaggio del motore della rulliera: | 380 V |
| Velocità della ruota di rottura: | 3000 giri al minuto | Corrente del motore del mandrino della rotaia di rottura: | 2.5A |
| Frequenza del motore del mandrino della rotaia di rottura: | 50 Hz | Potenza del motore della rotaia di rottura: | 1.5KW |
| Voltaggio del motore della rotaia di rottura: | 380 V | Velocità del mandrino della rotaia: | 3000 giri al minuto |
| Cono del mandrino della mola: | Morse 3 | Larghezza della ruota di macinazione: | 20 mm |
| Evidenziare: | Macchina di rettifica esterna senza centro,Macchine di rettifica senza centro 380V,2.5A Macinatura esterna senza centro |
||

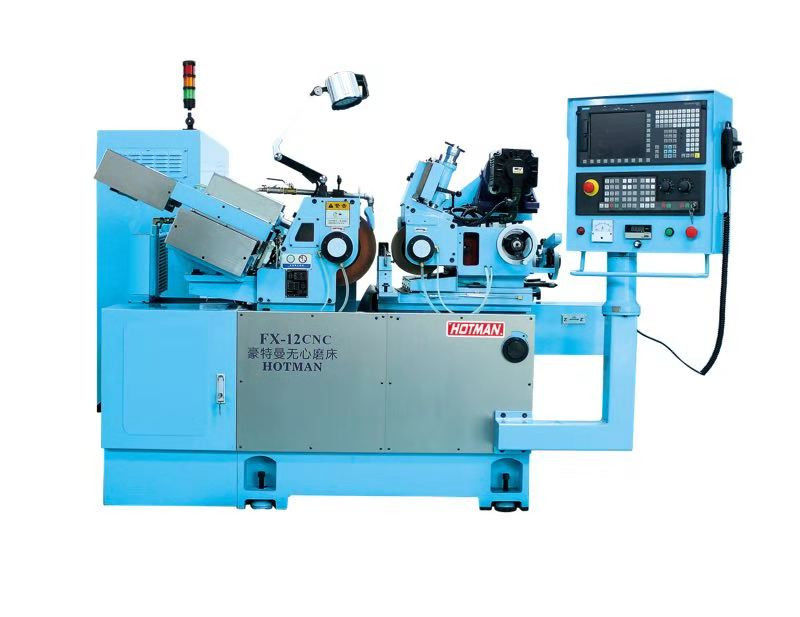

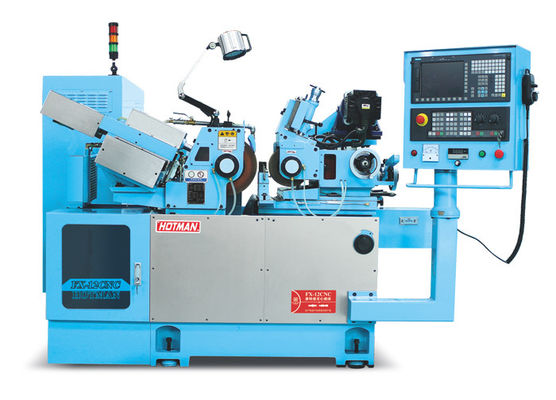

Macchina di rettifica senza centro ad alta precisione FX-12CNC-3
Modello di apparecchiatura:
| Specificità meccanica | Modalità: FX-12CNC-3 |
| Intervallo di lavorazione (diametro) | 0.5 mm-40 mm |
|
Dimensione della rulliera (OD * W * OD) |
Φ305*150*Φ120 mm |
|
Dimensioni di regolazione della ruota (OD * W * OD) |
Φ205*150*Φ90 mm |
| Velocità della rulliera | 1950 giri al minuto |
| Regolazione della velocità della ruota | 0-320 giri al minuto |
|
La ruota di macinazione guida il motore |
5.5KW |
| Servomotore di regolazione delle ruote | 2.0kw AC SERVO MOTORE |
| Motore di alimentazione servo | 1.5KW |
|
La pompa idraulica guida il motore |
0.75KW |
|
La pompa di raffreddamento guida il motore |
0.125KW |
|
Ruota manuale di regolazione della ruota di alimentazione |
3.5 mm/torno 0.02 mm/scala |
|
Ruota di regolazione ruota manuale di sintonizzazione |
0.1 mm/torno 0.001 mm/scala |
| Precisione dell'alimentazione | 0.001 mm |
| Regolare l' angolo di inclinazione della ruota | +5° ∼-3° |
| Regolare l' angolo di rotazione | ± 5° |
| Dimensione meccanica | 1800 × 1400 × 1450 mm |
| Dimensioni dell'imballaggio | 2350 × 1650 × 1770 mm |
| Peso meccanico | 2000 kg |
| Peso dell'imballaggio | 2300 kg |
Descrizione del dispositivo:
1. Il corpo e i componenti sono fusi da ferro fuso di alta qualità FC30 di Milhanna, che è trattato termicamente artificialmente normalizzato e poi trattato da invecchiamento naturale.MITSUI SEIKI, TOSHIBA, ELB e altre attrezzature di livello mondiale una volta la lavorazione di chiusura.
2I binari di guida della macchina e le viti a sfera di precisione sono continuamente lubrificati da un sistema di lubrificazione automatico per garantire una durata e una precisione di servizio più lunghe.Il sistema di raffreddamento è separato dal corpo per eliminare le vibrazioni e la dissipazione del calore favorevole.
3Equipaggiato con il sistema automatico di macinazione Siemens 828D CNC e con un'operazione di sviluppo secondario, dialogo uomo-macchina, con molte attrezzature opzionali tra cui scegliere,compresi i dispositivi di rottura per fori interni, dispositivo di misurazione automatico della estremità, dispositivo di misurazione automatico del diametro esterno, ecc.
4. Il sistema di alimentazione di macinatura è composto da una V e da un binario piatto di pala di precisione artigianale, con sistema di lubrificazione automatico e vite a sfera di macinatura di precisione di livello C3,che può ottenere un movimento liscio, eccellente precisione di posizionamento ripetuta e lunga durata della pista.
5La configurazione standard del mandrino della rulliera è di quattro cuscinetti posteriori e due posteriori.con una capacità di accumulo di calcio superiore a 50 kPa,, elevata rigidità dinamica, buona resistenza alle vibrazioni, elevata efficienza di macinazione e buona qualità della superficie di macinazione.fino a 3500 giri al minuto e 60 m/s.
6Il sedile posteriore è progettato per essere rigido e robusto.La forza di sollevamento del cilindro scorrevole può essere facilmente modificata da manopole di regolazione sul retro- accessori speciali sedile di coda a pressione di olio con pedale per facilitare lo scarico delle parti di lavoro.
7Sistema di controllo numerico Siemens come configurazione standard, dopo sviluppo secondario, interfaccia di funzionamento tutta cinese, facile da usare.il sistema CNC dell'attrezzatura e il sistema di azionamento hanno una migliore compatibilità, contemporaneamente con la funzione di riparazione automatica della sabbia e di compensazione automatica, per garantire la stabilità e la precisione dell'alimentazione e della macinatura.
