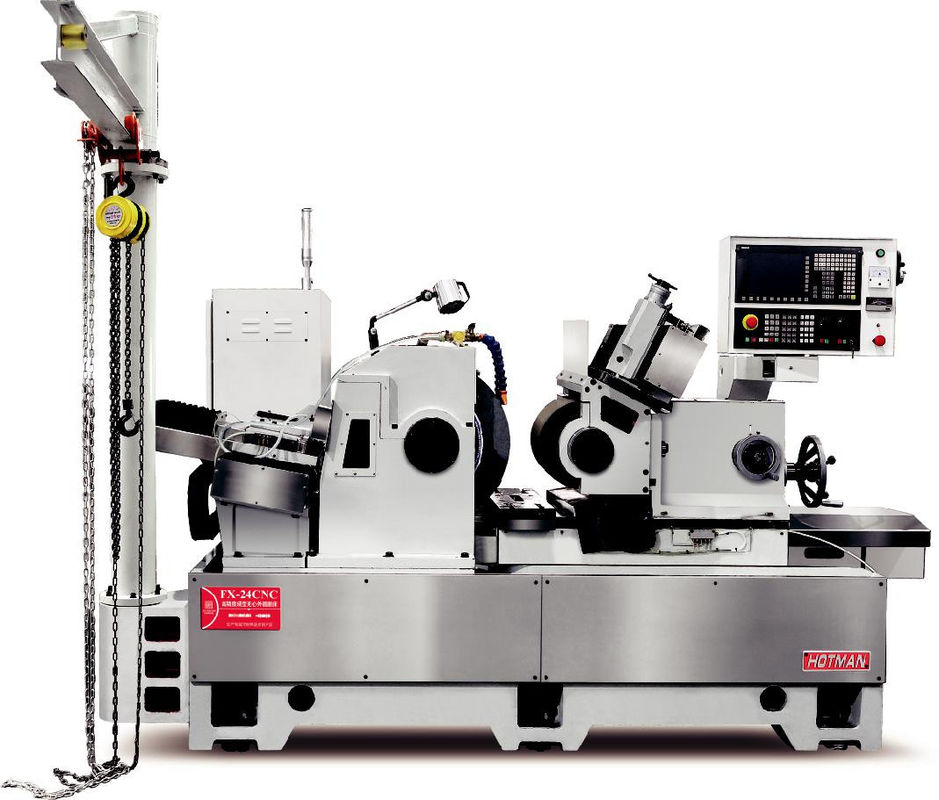

FX-24CNC Hotman Sistema pratico di macinazione senza centro CNC

Macchine di rettifica senza centro ad alta precisione FX-24CNC

1.Strumento di macinazione per lo stampaggio:

  Si preferisce la macinazione di pezzi di grande diametro

2.Sistema a fusione:

●L'albero principale della rulliera adotta un fusibile di tipo Perrin con doppio supporto prima e dopo.

●Il motore a ruote adotta un motore ad alta coppia e ad alta potenza di 30 kW.

●Il mandrino utilizza una rulliera di diametro esterno di 610 mm per aumentare l'effetto di rulliera.la rulliera con una larghezza massima di 400 mm può essere installata per soddisfare i requisiti di diversi pezzi da lavorare.

●Il sistema di rivestimento della rulliera con collegamento a due assi è utilizzato per vari tipi di pezzi da lavorare.

●Bassa struttura del centro di gravità, aumenta la stabilità della macinazione, può garantire l'accuratezza delle macchine utensili per lungo tempo.

●Super forza di rettifica, più adatta per la lavorazione di pezzi di grande diametro, abbrevia notevolmente il tempo di lavorazione.

● È molto adatto per l'installazione di apparecchiature automatiche quali la levata con manipolatore, la rettifica e l'alimentazione e la ricezione automatiche.

Descrizione del dispositivo:

1. Il corpo e i componenti sono fusi da ferro fuso di alta qualità FC30 di Milhanna, che è trattato termicamente artificialmente normalizzato e poi trattato da invecchiamento naturale.MITSUI SEIKI, TOSHIBA, ELB e altre attrezzature di livello mondiale una volta la lavorazione di chiusura.

2I binari di guida della macchina e le viti a sfera di precisione sono continuamente lubrificati da un sistema di lubrificazione automatico per garantire una durata e una precisione di servizio più lunghe.Il sistema di raffreddamento è separato dal corpo per eliminare le vibrazioni e la dissipazione del calore favorevole.

3Equipaggiato con il sistema automatico di macinazione Siemens 828D CNC e con un'operazione di sviluppo secondario, dialogo uomo-macchina, con molte attrezzature opzionali tra cui scegliere,compresi i dispositivi di rottura per fori interni, dispositivo di misurazione automatico della estremità, dispositivo di misurazione automatico del diametro esterno, ecc.

4. Il sistema di alimentazione di macinatura è composto da una V e da un binario piatto di pala di precisione artigianale, con sistema di lubrificazione automatico e vite a sfera di macinatura di precisione di livello C3,che può ottenere un movimento liscio, eccellente precisione di posizionamento ripetuta e lunga durata della pista.

5La configurazione standard del mandrino della rulliera è di quattro cuscinetti posteriori e due posteriori.con una capacità di accumulo di calcio superiore a 50 kPa,, elevata rigidità dinamica, buona resistenza alle vibrazioni, elevata efficienza di macinazione e buona qualità della superficie di macinazione.fino a 3500 giri al minuto e 60 m/s.

6Il sedile posteriore è progettato per essere rigido e robusto.La forza di sollevamento del cilindro scorrevole può essere facilmente modificata da manopole di regolazione sul retro- accessori speciali sedile di coda a pressione di olio con pedale per facilitare lo scarico delle parti di lavoro.

7Sistema di controllo numerico Siemens come configurazione standard, dopo sviluppo secondario, interfaccia di funzionamento tutta cinese, facile da usare.il sistema CNC dell'attrezzatura e il sistema di azionamento hanno una migliore compatibilità, contemporaneamente con la funzione di riparazione automatica della sabbia e di compensazione automatica, per garantire la stabilità e la precisione dell'alimentazione e della macinatura.
