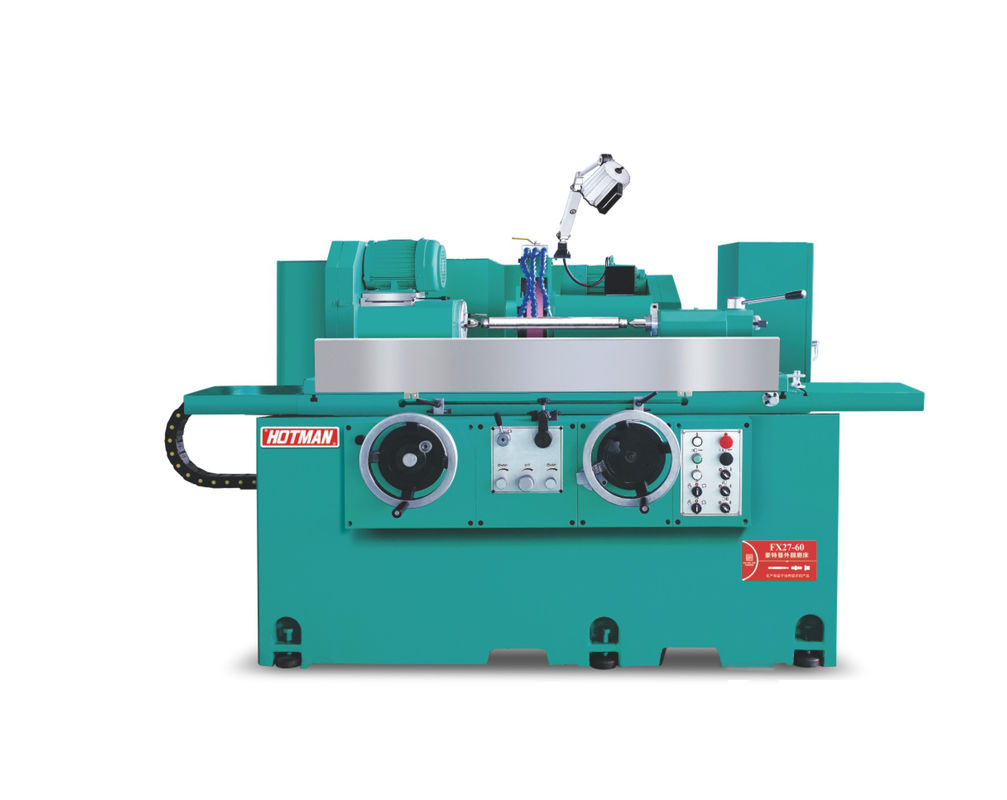

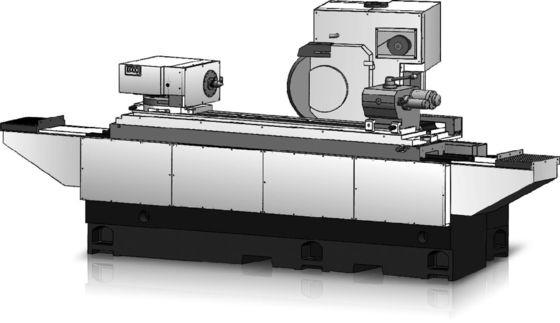

Macchina di rettifica a sfera esterna semiautomatica cilindrica con dispositivo di misurazione di diametro FX27-60

Forme di macinazione a macinazione cilindrica

Descrizione del dispositivo:

1. Il corpo e i componenti sono fusi da ferro fuso di alta qualità FC30 di Milhanna, che è trattato termicamente artificalmente normalizzato e poi trattato da invecchiamento naturale.MITSUI SEIKI, TOSHIBA, ELB e altre attrezzature di livello mondiale una volta la lavorazione di chiusura. dimensioni di precisione può essere fino a livello di micron, per garantire alta precisione attrezzature componenti di base.

2I binari di guida della macchina e le viti a sfera di precisione sono continuamente lubrificati da un sistema di lubrificazione automatico per garantire una durata di servizio e una precisione più lunghe.Il sistema di raffreddamento è separato dal corpo per eliminare le vibrazioni e la dissipazione del calore favorevole.

3Equipaggiato con il sistema automatico di macinazione Siemens 828D CNC e con un secondo sviluppo, il dialogo uomo-macchina, con molte attrezzature opzionali tra cui scegliere,compresi i dispositivi di rottura per fori interni, dispositivo di misurazione automatico della estremità, dispositivo di misurazione automatico del diametro esterno, ecc.

4. Il sistema di alimentazione di macinatura è composto da una V e da un binario piatto di pala di precisione artigianale, con sistema di lubrificazione automatico e vite a sfera di macinatura di precisione di livello C3,che può ottenere un movimento liscio, eccellente precisione di posizionamento ripetuta e lunga durata della pista.

5La configurazione standard del mandrino della rulliera è di quattro cuscinetti posteriori e due posteriori.con una capacità di accumulo di calcio superiore a 50 kPa,, elevata rigidità dinamica, buona resistenza alle vibrazioni, elevata efficienza di macinazione e buona qualità della superficie di macinazione.fino a 3500 giri al minuto e 60 m/s.

6Il sedile posteriore è progettato per essere rigido e robusto.La forza di sollevamento del cilindro scorrevole può essere facilmente modificata da manopole di regolazione sul retro- accessori speciali sedile di coda a pressione di olio con pedale per facilitare lo scarico delle parti di lavoro.

7Sistema di controllo numerico Siemens come configurazione standard, dopo sviluppo secondario, interfaccia di funzionamento tutta cinese, facile da usare.il sistema CNC dell'attrezzatura e il sistema di azionamento hanno una migliore compatibilità, contemporaneamente con la funzione di riparazione automatica della sabbia e di compensazione automatica, per garantire la stabilità e la precisione dell'alimentazione e della macinatura.

Specifica tecnica:

A. Retti in macinazione:

Piccola produzione, alimentazione automatica senza timer di scintilla, può ottenere una buona produzione di massa di qualità di macinatura, aggiungere dispositivo di misurazione del diametro esterno automatico (accessori speciali),può fornire il miglior rendimento ed effetto di macinazione (modelli CNC).

B. Macinatura trasversale:

L'alimentazione automatica intermittente e la tavola azionata idraulicamente consentono la più efficiente levigatura trasversale dell'oggetto di lavoro.

C. Rottura finale:

Rimuovere il coperchio di rotazione della testa del fusibile di lavoro e sostituirlo con un mandrino a tre o quattro artigli.e fissarlo in posizione di 90° per la macinazione.

D. Macinamento delle spalle:

Quando il diametro esterno dell'oggetto di lavoro e la sua spalla vengono macinati per essere completati contemporaneamente,l'oggetto di lavoro è sostenuto dai due centri superiori e la rulliera è montata sul lato destro della testa della rulliera e ruotata ad un angolo per la rulliera.

E. Macinatura obliqua:

L'oggetto di lavoro può essere sostenuto dal volante o dai due centri superiori, e il tavolo e la testa della rulliera possono essere ruotati e regolati facilmente.

F. Macinatura del diametro interno:

Gli accessori di rettifica del diametro interno (accessori speciali) possono essere rettificati a condizione che il mandrino di rettifica del diametro interno sia tirato verso il basso e fissato nella posizione di rettifica.

Dispositivo di rottura per fori interni (facoltativo):

Velocità di rotazione Intervallo di diametro interno Profondità massima

20,000rpm Φ25~45mm 100mm

30,000rpm Φ 12~25mm 60mm
