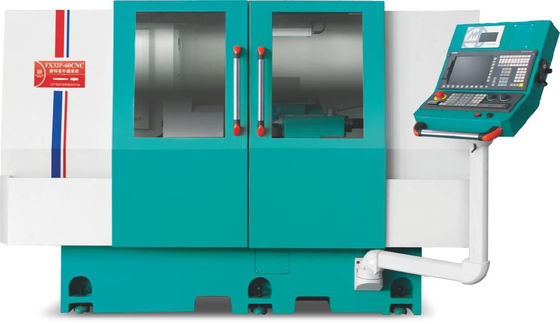

Hotman 3 Fase 50Hz Multipurpose 1700x1500x1750mm Macchina di rettifica cilindrica

Smallatore cilindrico Meccanismo principale

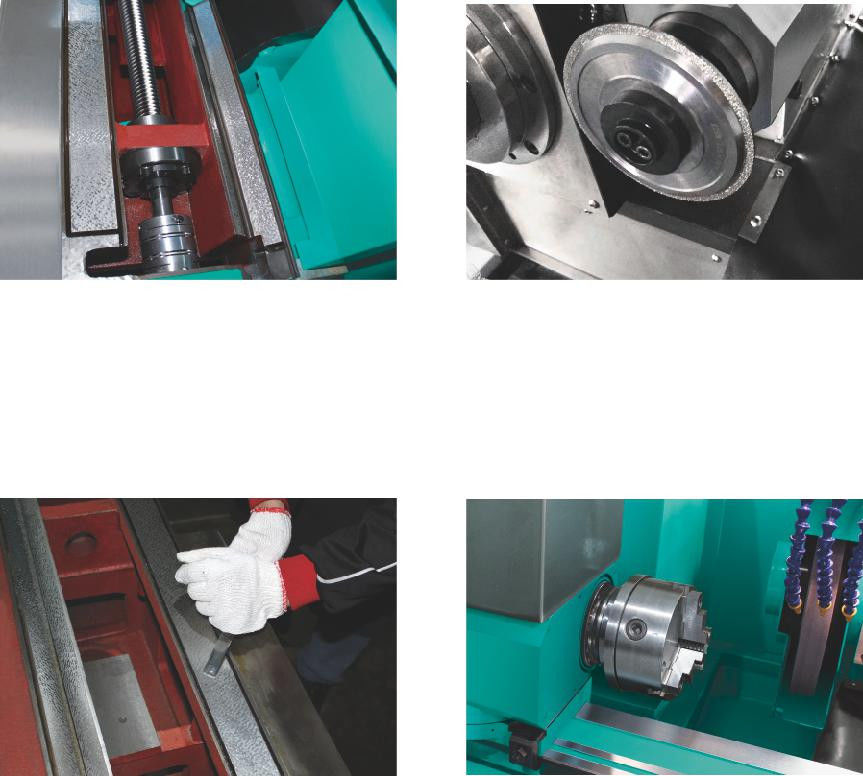

Meccanismo principale Processo di installazione preciso

1.Fusoli statici:
pellicola di olio a pressione statica, da inizio a arresto sempre a supporto di pellicola di olio, abbigliamento molto basso, lunga durata, alta precisione di rotazione, rigidità della pellicola di olio,la macchina può mantenere la precisione per lungo tempo.

2.Fusco motorizzato:
Alta velocità, bassa vibrazione, basso rumore, movimento liscio, elevata efficienza di lavorazione, bassa rugosità e buona precisione.

3.C3 vite a sfera:
A causa delle caratteristiche di lubrificazione statica, l'interazione di attrito può essere ridotta e può aumentare la rigidità e la precisione di posizionamento.

4.Dispositivo di riparazione della rulliera (facoltativo per la serie CNC):

5.Rale di guida:
- progettazione di una combinazione di binari piatti in V, per garantire la stabilità della macinazione.
Spatula a mano:
La superficie di contatto della rotaia guida è ridotta da un sistema di lubrificazione a mano con precisione per garantire un'elevata precisione e resistenza all'usura del movimento assiale.

6.Testa di fusione:

Si possono installare tre mandrini e possono essere abbinati con diversi disegni di mandrini di lavoro per facilitare la ricerca di diversi pezzi da lavoro.Il mandrino di rettifica ha la funzione di centrare e di movimento simultaneo, e l'utente può effettuare una rapida conversione nella lavorazione superiore e nella lavorazione a tre pinze (accessori speciali).


Descrizione del dispositivo:

1. Il corpo e i componenti sono fusi da ferro fuso di alta qualità FC30 di Milhanna, che è trattato termicamente artificialmente normalizzato e poi trattato da invecchiamento naturale.MITSUI SEIKI, TOSHIBA, ELB e altre attrezzature di livello mondiale una volta la lavorazione di chiusura.


2I binari di guida della macchina e le viti a sfera di precisione sono continuamente lubrificati da un sistema di lubrificazione automatico per garantire una durata e una precisione di servizio più lunghe.Il sistema di raffreddamento è separato dal corpo per eliminare le vibrazioni e la dissipazione del calore favorevole.

3Equipaggiato con il sistema automatico di macinazione Siemens 828D CNC e con un'operazione di sviluppo secondario, dialogo uomo-macchina, con molte attrezzature opzionali tra cui scegliere,compresi i dispositivi di rottura per fori interni, dispositivo di misurazione automatico della estremità, dispositivo di misurazione automatico del diametro esterno, ecc.

4. Il sistema di alimentazione di macinatura è composto da una V e da un binario piatto di pala di precisione artigianale, con sistema di lubrificazione automatico e vite a sfera di macinatura di precisione di livello C3,che può ottenere un movimento liscio, eccellente precisione di posizionamento ripetuta e lunga durata della pista.

5La configurazione standard del mandrino della rulliera è di quattro cuscinetti posteriori e due posteriori.con una capacità di accumulo di calcio superiore a 50 kPa,, elevata rigidità dinamica, buona resistenza alle vibrazioni, elevata efficienza di macinazione e buona qualità della superficie di macinazione.fino a 3500 giri al minuto e 60 m/s.


6Il sedile posteriore è progettato per essere rigido e robusto.La forza di sollevamento del cilindro scorrevole può essere facilmente modificata da manopole di regolazione sul retro- accessori speciali sedile di coda a pressione di olio con pedale per facilitare lo scarico delle parti di lavoro.

7Sistema di controllo numerico Siemens come configurazione standard, dopo sviluppo secondario, interfaccia di funzionamento tutta cinese, facile da usare.il sistema CNC dell'attrezzatura e il sistema di azionamento hanno una migliore compatibilità, contemporaneamente con la funzione di riparazione automatica della sabbia e di compensazione automatica, per garantire la stabilità e la precisione dell'alimentazione e della macinatura.

Specifica tecnica:
