Processo di rettifica avanzato per diverse forme di lame con macchine per rettifica utensili CNC

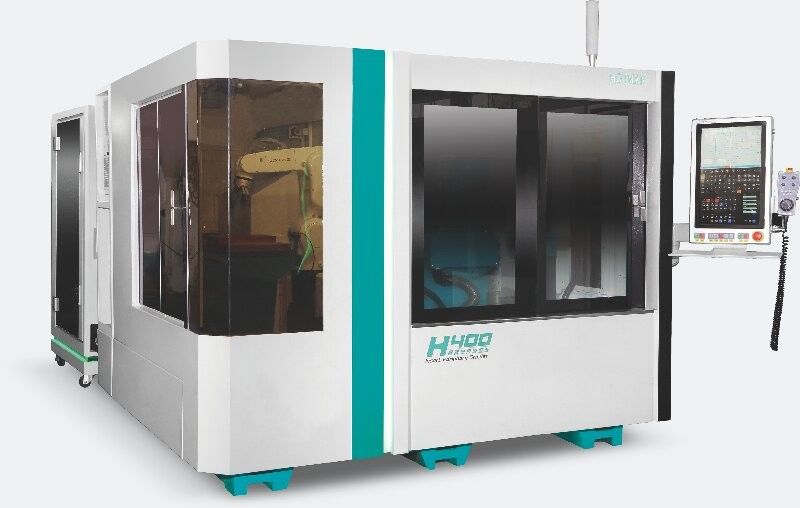

Inserti macinatore H400

1. Adattabile a molteplici forme:

Speciale per leghe dure/ceramiche/CBN

2.adattato al processo di macinazione di lame di diverse forme:

(1) (a)Questa attrezzatura appartiene al centro di rettifica a quattro assi, che può elaborare completamente la periferia, l'angolo di camminamento negativo, l'angolo posteriore e l'angolo R della lama sostitutiva.

(2)Il carico e lo scarico possono essere realizzati dal robot a sei assi, che può realizzare la rotazione da ogni angolo, ridurre il processo di rotazione della lama,migliorare ulteriormente l'efficienza e ridurre il tempo di macinazione- Chiusura automatica, rilevamento automatico, prodotti di pulizia automatici, rivestimento automatico della rulliera.

(3)La funzione di rilevamento può rigenerare automaticamente i prodotti difettosi e riparare automaticamente il prossimo pezzo.

(4)Software di simulazione di lavorazione sviluppato in modo indipendente, può efficacemente prevenire il malfunzionamento o la collisione.

(5).Vari strumenti di taglio standard e non standard possono essere macinati cambiando gli utensili.

Descrizione del dispositivo:

1. Il corpo e i componenti sono fusi da ferro fuso di alta qualità FC30 di Milhanna, che è trattato termicamente artificialmente normalizzato e poi trattato da invecchiamento naturale.MITSUI SEIKI, TOSHIBA, ELB e altre attrezzature di livello mondiale una volta la lavorazione di chiusura.

2I binari di guida della macchina e le viti a sfera di precisione sono continuamente lubrificati da un sistema di lubrificazione automatico per garantire una durata e una precisione di servizio più lunghe.Il sistema di raffreddamento è separato dal corpo per eliminare le vibrazioni e la dissipazione del calore favorevole.

3Equipaggiato con il sistema automatico di macinazione Siemens 828D CNC e con un'operazione di sviluppo secondario, dialogo uomo-macchina, con molte attrezzature opzionali tra cui scegliere,compresi i dispositivi di rottura per fori interni, dispositivo di misurazione automatico della estremità, dispositivo di misurazione automatico del diametro esterno, ecc.

4. Il sistema di alimentazione di macinatura è composto da una V e da un binario piatto di pala di precisione artigianale, con sistema di lubrificazione automatico e vite a sfera di macinatura di precisione di livello C3,che può ottenere un movimento liscio, eccellente precisione di posizionamento ripetuta e lunga durata della pista.

5La configurazione standard del mandrino della rulliera è di quattro cuscinetti posteriori e due posteriori.con una capacità di accumulo di calcio superiore a 50 kPa,, elevata rigidità dinamica, buona resistenza alle vibrazioni, elevata efficienza di macinazione e buona qualità della superficie di macinazione.fino a 3500 giri al minuto e 60 m/s.

6Il sedile posteriore è progettato per essere rigido e robusto.La forza di sollevamento del cilindro scorrevole può essere facilmente modificata da manopole di regolazione sul retro- accessori speciali sedile di coda a pressione di olio con pedale per facilitare lo scarico delle parti di lavoro.

7Sistema di controllo numerico Siemens come configurazione standard, dopo sviluppo secondario, interfaccia di funzionamento tutta cinese, facile da usare.il sistema CNC dell'attrezzatura e il sistema di azionamento hanno una migliore compatibilità, contemporaneamente con la funzione di riparazione automatica della sabbia e di compensazione automatica, per garantire la stabilità e la precisione dell'alimentazione e della macinatura.
