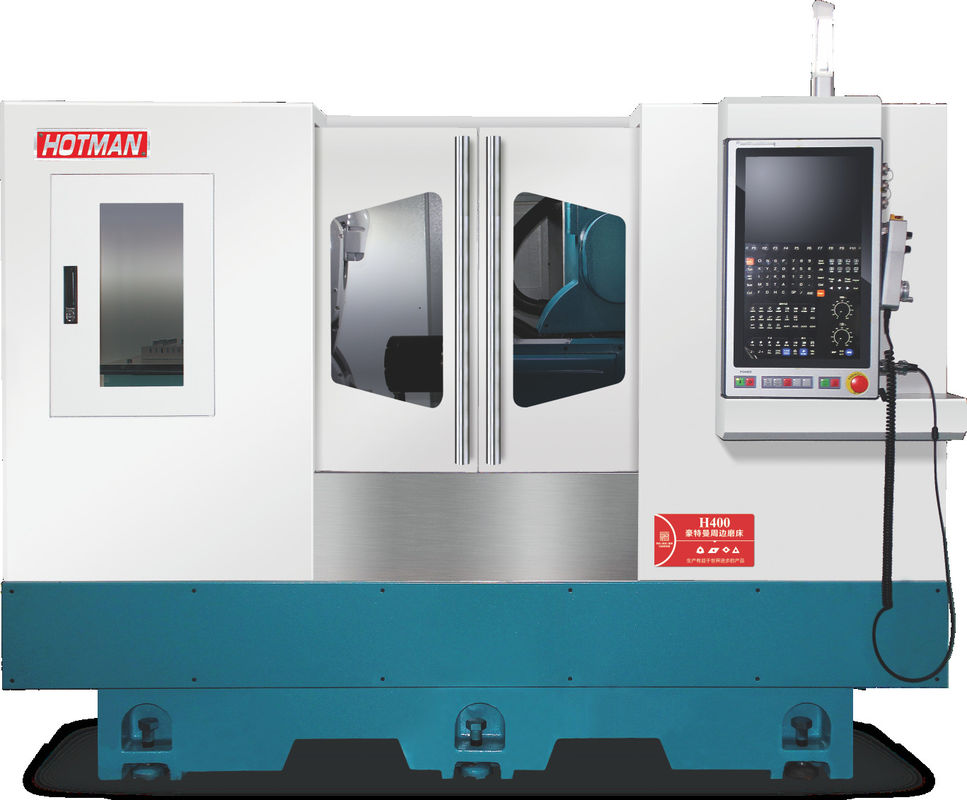

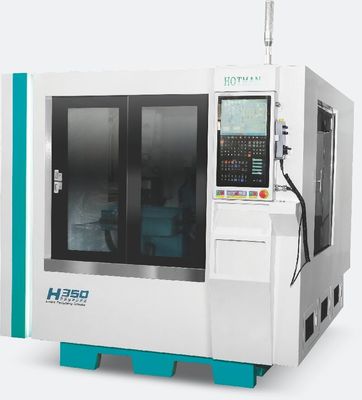

Smerigliatrice per profili CNC industriale H400 Hotman Rettificatrice CNC di precisione multiuso durevole

Inserti di macinatrice Meccanismo di precisione H400

Descrizione del dispositivo:

1. Il corpo e i componenti sono fusi da ferro fuso di alta qualità FC30 di Milhanna, che è trattato termicamente artificialmente normalizzato e poi trattato da invecchiamento naturale.MITSUI SEIKI, TOSHIBA, ELB e altre attrezzature di livello mondiale una volta la lavorazione di chiusura.

2I binari di guida della macchina e le viti a sfera di precisione sono continuamente lubrificati da un sistema di lubrificazione automatico per garantire una durata e una precisione di servizio più lunghe.Il sistema di raffreddamento è separato dal corpo per eliminare le vibrazioni e la dissipazione del calore favorevole.

3Equipaggiato con il sistema automatico di macinazione Siemens 828D CNC e con un'operazione di sviluppo secondario, dialogo uomo-macchina, con molte attrezzature opzionali tra cui scegliere,compresi i dispositivi di rottura per fori interni, dispositivo di misurazione automatico della estremità, dispositivo di misurazione automatico del diametro esterno, ecc.

4. Il sistema di alimentazione di macinatura è composto da una V e da un binario piatto di pala di precisione artigianale, con sistema di lubrificazione automatico e vite a sfera di macinatura di precisione di livello C3,che può ottenere un movimento liscio, eccellente precisione di posizionamento ripetuta e lunga durata della pista.

5La configurazione standard del mandrino della rulliera è di quattro cuscinetti posteriori e due posteriori.con una capacità di accumulo di calcio superiore a 50 kPa,, elevata rigidità dinamica, buona resistenza alle vibrazioni, elevata efficienza di macinazione e buona qualità della superficie di macinazione.fino a 3500 giri al minuto e 60 m/s.

6Il sedile posteriore è progettato per essere rigido e robusto.La forza di sollevamento del cilindro scorrevole può essere facilmente modificata da manopole di regolazione sul retro- accessori speciali sedile di coda a pressione di olio con pedale per facilitare lo scarico delle parti di lavoro.

7Sistema di controllo numerico Siemens come configurazione standard, dopo sviluppo secondario, interfaccia di funzionamento tutta cinese, facile da usare.il sistema CNC dell'attrezzatura e il sistema di azionamento hanno una migliore compatibilità, contemporaneamente con la funzione di riparazione automatica della sabbia e di compensazione automatica, per garantire la stabilità e la precisione dell'alimentazione e della macinatura.

Specifica tecnica:

Configurazione compatta/altamente rigida/affidabile:

1.Spindle della ruota di rottura - Adotta spindle motorizzato sincrono a magnete permanente ad alta precisione.

●Operazione stabile ad alta velocità senza vibrazioni, a bassa velocità senza strisciamento, battito del mandrino ≤ 0,002 mm.

● Potenza elevata, coppia elevata, potenza nominale 10 kW, coppia 52 nm, elevate prestazioni di rettifica.

● Meccanismo di raffreddamento a circolazione interna, linea stabile per un tempo ultra lungo.

● Dispositivo di sigillamento del gas frontale, resistente alla polvere e all'acqua.

2.Machine utensili:

Struttura integrale di letto di ghisa a forno densa ad alta rigidità, progettata mediante analisi degli elementi finiti, con eccellente dissipazione del calore e vibrazione

capacità di assorbimento, massimizzare la precisione della macchina utensile.

Il letto adotta una progettazione a piano inclinato, che favorisce il drenaggio tempestivo dell'olio ed evita il fenomeno di perdite e perdite di olio per mantenere la macchina pulita e ordinata.

La struttura integrata della base e del letto dell'asse Z evita l'errore di accumulazione del tradizionale assemblaggio a fette, rendendo la struttura della macchina più ragionevole.

3Asse C:

Motore a coppia di rotazione del pezzo di lavoro, coppia nominale di 30 Nm, precisione di posizionamento di 7 secondi d'arco, velocità massima di 120 giri al minuto, rotazione a 360°.

4.asse X e asse Z:

La tecnologia avanzata di azionamento diretto del motore lineare riduce l'errore e l'usura causati dalla trasmissione meccanica, con il feedback a circuito chiuso completo

portata dal righello della griglia, per garantire la velocità di risposta di ciascun albero e l'operazione ad alta velocità, per raggiungere un'alta precisione e un'elevata efficienza.

Azionata da un motore lineare interno, la piastra di colata si muove avanti, indietro, a sinistra e a destra attraverso il binario di guida dei rulli per controllare la posizione della ruota di macinazione,e poi macinare il pezzo da lavoro.

5.asse B:
