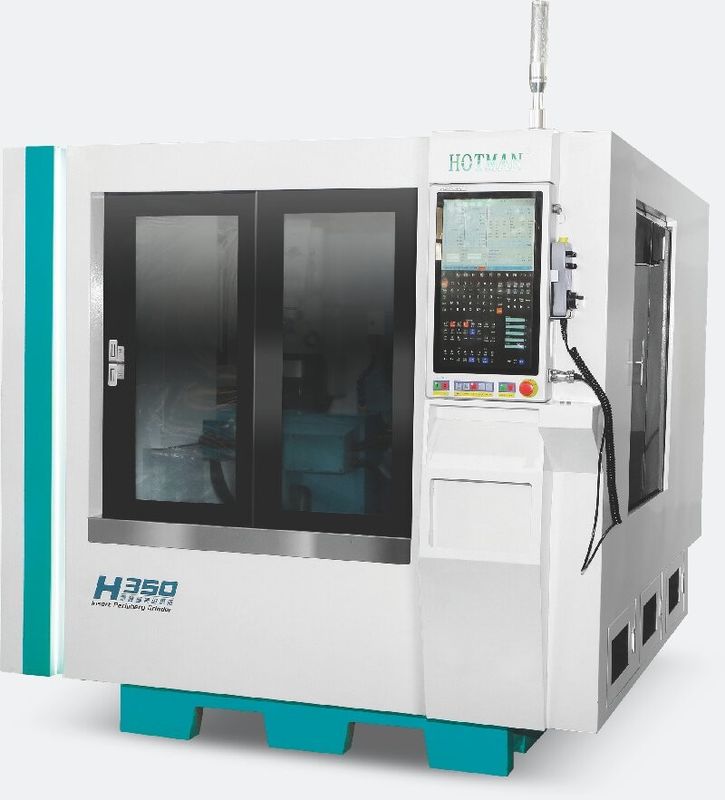

H350 Hotman 1.5KW-3KW Macchina per la rettifica di utensili CNC multifunzione 3000mm/min

Inserti di macinatura H350

Descrizione del dispositivo:

1. Il corpo e i componenti sono fusi da ferro fuso di alta qualità FC30 di Milhanna, che è trattato termicamente artificialmente normalizzato e poi trattato da invecchiamento naturale.MITSUI SEIKI, TOSHIBA, ELB e altre attrezzature di livello mondiale una volta la lavorazione di chiusura.


2I binari di guida della macchina e le viti a sfera di precisione sono continuamente lubrificati da un sistema di lubrificazione automatico per garantire una durata e una precisione di servizio più lunghe.Il sistema di raffreddamento è separato dal corpo per eliminare le vibrazioni e la dissipazione del calore favorevole.

3Equipaggiato con il sistema automatico di macinazione Siemens 828D CNC e con un'operazione di sviluppo secondario, dialogo uomo-macchina, con molte attrezzature opzionali tra cui scegliere,compresi i dispositivi di rottura per fori interni, dispositivo di misurazione automatico della estremità, dispositivo di misurazione automatico del diametro esterno, ecc.

4. Il sistema di alimentazione di macinatura è composto da una V e da un binario piatto di pala di precisione artigianale, con sistema di lubrificazione automatico e vite a sfera di macinatura di precisione di livello C3,che può ottenere un movimento liscio, eccellente precisione di posizionamento ripetuta e lunga durata della pista.

5La configurazione standard del mandrino della rulliera è di quattro cuscinetti posteriori e due posteriori.con una capacità di accumulo di calcio superiore a 50 kPa,, elevata rigidità dinamica, buona resistenza alle vibrazioni, elevata efficienza di macinazione e buona qualità della superficie di macinazione.fino a 3500 giri al minuto e 60 m/s.


6Il sedile posteriore è progettato per essere rigido e robusto.La forza di sollevamento del cilindro scorrevole può essere facilmente modificata da manopole di regolazione sul retro- accessori speciali sedile di coda a pressione di olio con pedale per facilitare lo scarico delle parti di lavoro.

7Sistema di controllo numerico Siemens come configurazione standard, dopo sviluppo secondario, interfaccia di funzionamento tutta cinese, facile da usare.il sistema CNC dell'attrezzatura e il sistema di azionamento hanno una migliore compatibilità, contemporaneamente con la funzione di riparazione automatica della sabbia e di compensazione automatica, per garantire la stabilità e la precisione dell'alimentazione e della macinatura.

Specifica tecnica:


1. Adattabile a molteplici forme:
Speciale per leghe dure/ceramiche/CBN

 Strato dell'asse X: 100 mm

 Corso dell'asse Z: 120 mm

2.Dispositivo di rivestimento online: la rulliera può essere rivestita durante la rulliera, il mandrino elettrico spinge la rulliera a riparare la sabbia automaticamente,e il servo a vite guida l'alimentazione avanti e indietro.

3. Dispositivo di dressing off-line: può realizzare la riparazione della sabbia della faccia finale, l'alimentazione motore del motore a fusione e la velocità massima è di 8000 giri al minuto.

4.Rale di rottura: la granularità del materiale deve essere modificata in base alle diverse esigenze del pezzo da lavorare.la potenza è di 10 kW e la coppia è di 52 Nm.


5Il motore.DD spinge il fusibile a ruotare e controlla la rotazione a 360° del pezzo da lavorare.

6Il sensore di contatto Keenes senza dispositivo di guida fornisce il rilevamento online; per ottenere lo stesso livello di precisione ultra elevata, precisione 3 μm, risoluzione 0,5 μm.Può effettuare in modo stabile misure di alta precisione, e rilevare la tolleranza prima della macinazione grezza di vari tipi di prodotti;È fornita la funzione di calcolo della differenza di spessore e di altezza delle diverse lame.
