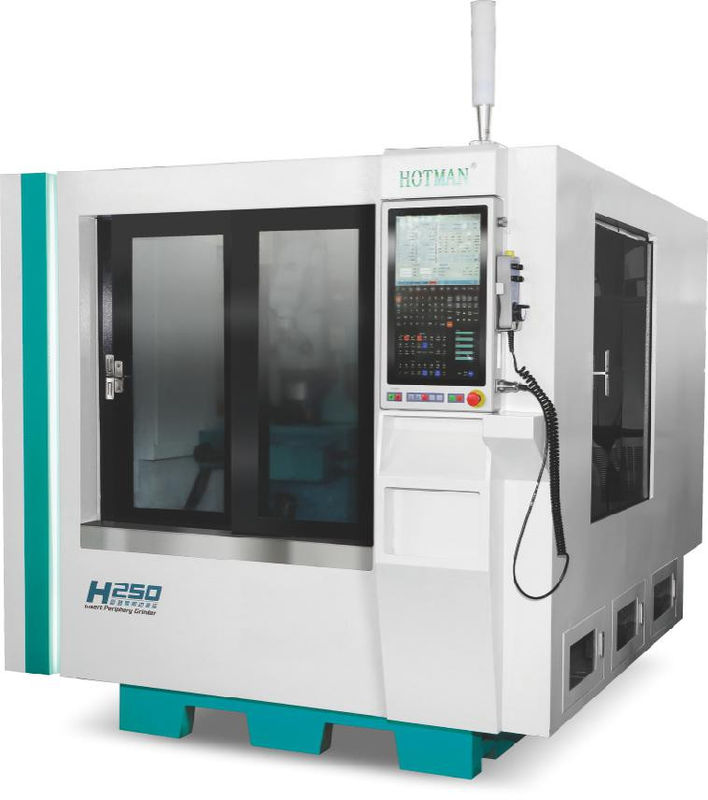

Pratica multifunzione stabile alta precisione utensile CNC macchine di rettifica H250

Pratica multifunzione stabile alta precisione utensile CNC macchine di rettifica H250

1. Adattabile a molteplici forme:
Speciale per leghe dure/ceramiche/CBN

Strato dell'asse X: 100 mm

Corso dell'asse Z: 120 mm

2.H250 banco di lavoro:
Regolazione manuale mediante vite,intervallo di oscillazione: -40°~+12°

3Il sistema controlla il lavoro del robot a sei assi, rileva e identifica se il pezzo di lavoro è tagliato attraverso il sensore Keenes,e mette la lama lavorata nella scatola di soffiatura per soffiare via le impurità di burr

4.Robot a sei assi: caricamento e scarico automatici, dispositivo di fissaggio a 90° evita il tradizionale caricamento e scarico paralleli.

5.Amplificatore sensore laser CMOS incorporato: distanza di memoria e luce ricevuta tra lo sfondo di riferimento, può essere utilizzato per rilevare il pezzo trasparente e sottile.


6.Per HOTMAN Hotman e LYNUC Rhennak sviluppo dell'ultima generazione di software di programmazione grafica user-friendly, ha una impostazione semplice e veloce e intuitiva interfaccia utente,non richiede l'input dell'operatore di codice G complesso e di sotto-routine, facile da imparare l'operazione, in modo che la programmazione e impostazione più velocemente.

• Programmazione completamente grafica
• Semplice da imparare e facile da usare
• Impostazione rapida risparmia tempo di funzionamento
• Ciclo modulare di macinazione e finitura
• Funzioni diverse, adatte alla programmazione ISO
• Estensione del software CAD/CAM

Descrizione del dispositivo:

1. Il corpo e i componenti sono fusi da ferro fuso di alta qualità FC30 di Milhanna, che è trattato termicamente artificialmente normalizzato e poi trattato da invecchiamento naturale.MITSUI SEIKI, TOSHIBA, ELB e altre attrezzature di livello mondiale una volta la lavorazione di chiusura. dimensioni di precisione può essere fino a livello di micron, per garantire alta precisione attrezzature componenti di base.


2I binari di guida della macchina e le viti a sfera di precisione sono continuamente lubrificati da un sistema di lubrificazione automatico per garantire una durata di servizio e una precisione più lunghe.Il sistema di raffreddamento è separato dal corpo per eliminare le vibrazioni e la dissipazione del calore favorevole.

3Equipaggiato con il sistema automatico di macinazione Siemens 828D CNC e con un'operazione di sviluppo secondario, dialogo uomo-macchina, con molte attrezzature opzionali tra cui scegliere,compresi i dispositivi di rottura per fori interni, dispositivo di misurazione automatico della estremità, dispositivo di misurazione automatico del diametro esterno, ecc.

4. Il sistema di alimentazione di macinatura è composto da una V e da un binario piatto di pala di precisione artigianale, con sistema di lubrificazione automatico e vite a sfera di macinatura di precisione di livello C3,che può ottenere un movimento liscio, eccellente precisione di posizionamento ripetuta e lunga durata della pista.

5La configurazione standard del mandrino della rulliera è di quattro cuscinetti posteriori e due posteriori.con una capacità di accumulo di calcio superiore a 50 kPa,, elevata rigidità dinamica, buona resistenza alle vibrazioni, elevata efficienza di macinazione e buona qualità della superficie di macinazione.fino a 3500 giri al minuto e 60 m/s.


6Il sedile posteriore è progettato per essere rigido e robusto.La forza di sollevamento del cilindro scorrevole può essere facilmente modificata da manopole di regolazione sul retro- accessori speciali sedile di coda a pressione di olio con pedale per facilitare lo scarico delle parti di lavoro.

7Sistema di controllo numerico Siemens come configurazione standard, dopo sviluppo secondario, interfaccia di funzionamento tutta cinese, facile da usare.il sistema CNC dell'attrezzatura e il sistema di azionamento hanno una migliore compatibilità, contemporaneamente con la funzione di riparazione automatica della sabbia e di compensazione automatica, per garantire la stabilità e la precisione dell'alimentazione e della macinatura.

Specifica tecnica:
