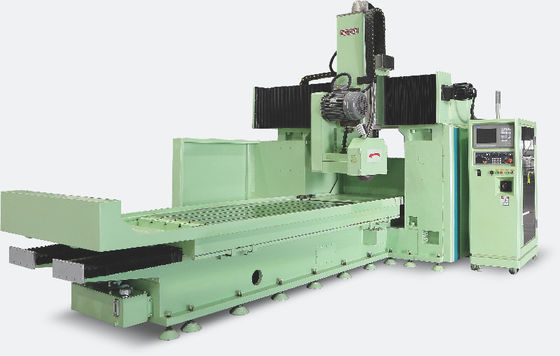

P2060 Hotman 220V Macchina CNC a tre assi Centro di lavorazione verticale di tipo gantry industriale

P2060 Hotman 220V Macchina CNC a tre assi Centro di lavorazione verticale di tipo gantry industriale
P2060 Hotman 220V Macchina CNC a tre assi Centro di lavorazione verticale di tipo gantry industriale P2060 Hotman 220V Macchina CNC a tre assi Centro di lavorazione verticale di tipo gantry industriale P2060 Hotman 220V Macchina CNC a tre assi Centro di lavorazione verticale di tipo gantry industriale

Grande immagine :  P2060 Hotman 220V Macchina CNC a tre assi Centro di lavorazione verticale di tipo gantry industriale

Dettagli:
Luogo di origine: Cina
Marca: HOTMAN
Certificazione: CE
Numero di modello: P2060
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: RMB100,000.00-400,000.00/SET
Imballaggi particolari: Fabbricazione a base di legno
Tempi di consegna: 60 giorni
Termini di pagamento: T/T
Capacità di alimentazione: 30
Descrizione di prodotto dettagliata
Asse: 3 Controller: FANUC 0i-MD
Dimensioni: 5.2m x 4,5m x 3,2m Tasso di alimentazione: X/Y/Z: 24 m/min
Modello: Cornice Accuratezza del posizionamento: ± 0,01 mm
Fornitore di energia: AC220v/380v Ripetibilità: ± 0,005 mm
Software: FANUC CNC Motore a fusione: Servomotore a corrente alternata
Velocità dello spinello: 24000rpm Dimensioni della tabella: 2.5m x 2.5m
Viaggi: X: 2,5 m; Y: 2,5 m; Z: 1 m Tipo: Macchine CNC
Peso: 15000kg
Evidenziare:

220V Macchina CNC a tre assi

,

La macchina CNC a tre assi verticale

,

Centrale di lavorazione verticale di tipo gantry industriale

Macinatrice di superfici a gres P2060



1.Alta rigidità/regrinding:

Smallatura di superficie/conto/formazione di superficie



2. Caratteristiche dell'utensile:

P2060 Hotman 220V Macchina CNC a tre assi Centro di lavorazione verticale di tipo gantry industriale 0Struttura ad alta rigidità

La fusoliera è progettata come una struttura integrata a doppia traccia in V. Tutte le fusioni sono realizzate in ghisa di alta qualità, che viene ricotta e invecchiata per eliminare lo stress interno.Il corpo della scatola è dotato di costole rinforzate per migliorare la rigidità strutturale.



P2060 Hotman 220V Macchina CNC a tre assi Centro di lavorazione verticale di tipo gantry industriale 0Sistema di lubrificazione

Il sistema di lubrificazione ad alta precisione rende la macchina più stabile e può resistere alla ristampa.



P2060 Hotman 220V Macchina CNC a tre assi Centro di lavorazione verticale di tipo gantry industriale 0Tavolo di lavoro

Tavola che si muove avanti e indietro (asse X) slitta, con doppia struttura in V, lubrificazione forzata continua, evita l'usura, alta precisione di movimento, alta durata di vita.



P2060 Hotman 220V Macchina CNC a tre assi Centro di lavorazione verticale di tipo gantry industriale 0per la fabbricazione di apparecchi per il trasporto di merci

La macchina adotta una vite a sfera di precisione C3, che è direttamente azionata da un servomotore.



3.Fuscile di precisione:

P2060 Hotman 220V Macchina CNC a tre assi Centro di lavorazione verticale di tipo gantry industriale 4 L'albero principale della rulliera è realizzato in acciaio in lega di nichel-cromo e la tensione interna viene eliminata mediante trattamento termico, rulliera di precisione e correzione del bilanciamento dinamico.



P2060 Hotman 220V Macchina CNC a tre assi Centro di lavorazione verticale di tipo gantry industriale 5Il mandrello della ruota di rettifica adotta un design di lubrificazione composita a pressione dinamica, che è facile da formare una pressione di supporto di film d'olio superiore.l'interruttore automatico di rilevamento della pressione impedirà l'avvio dell'albero della ruota abrasiva per evitare l'usura reciproca tra il mandrello e l'albero del cuscinetto di rameInoltre, il dispositivo di raffreddamento di controllo della temperatura dell'olio lubrificante è collegato per evitare che la viscosità dell'olio diminuisca a causa dell'alta temperatura, influenzando così il mantenimento della pressione.



P2060 Hotman 220V Macchina CNC a tre assi Centro di lavorazione verticale di tipo gantry industriale 6



Descrizione del dispositivo:



1. Il corpo e i componenti sono fusi da ferro fuso di alta qualità FC30 di Milhanna, che è trattato termicamente artificialmente normalizzato e poi trattato da invecchiamento naturale.MITSUI SEIKI, TOSHIBA, ELB e altre attrezzature di livello mondiale una volta la lavorazione di chiusura.





2I binari di guida della macchina e le viti a sfera di precisione sono continuamente lubrificati da un sistema di lubrificazione automatico per garantire una durata e una precisione di servizio più lunghe.Il sistema di raffreddamento è separato dal corpo per eliminare le vibrazioni e la dissipazione del calore favorevole.



3Equipaggiato con il sistema automatico di macinazione Siemens 828D CNC e con un'operazione di sviluppo secondario, dialogo uomo-macchina, con molte attrezzature opzionali tra cui scegliere,compresi i dispositivi di rottura per fori interni, dispositivo di misurazione automatico della estremità, dispositivo di misurazione automatico del diametro esterno, ecc.



4. Il sistema di alimentazione di macinatura è composto da una V e da un binario piatto di pala di precisione artigianale, con sistema di lubrificazione automatico e vite a sfera di macinatura di precisione di livello C3,che può ottenere un movimento liscio, eccellente precisione di posizionamento ripetuta e lunga durata della pista.



5La configurazione standard del mandrino della rulliera è di quattro cuscinetti posteriori e due posteriori.con una capacità di accumulo di calcio superiore a 50 kPa,, elevata rigidità dinamica, buona resistenza alle vibrazioni, elevata efficienza di macinazione e buona qualità della superficie di macinazione.fino a 3500 giri al minuto e 60 m/s.



6Il sedile posteriore è progettato per essere rigido e robusto.La forza di sollevamento del cilindro scorrevole può essere facilmente modificata da manopole di regolazione sul retro- accessori speciali sedile di coda a pressione di olio con pedale per facilitare lo scarico delle parti di lavoro.



7Sistema di controllo numerico Siemens come configurazione standard, dopo sviluppo secondario, interfaccia di funzionamento tutta cinese, facile da usare.il sistema CNC dell'attrezzatura e il sistema di azionamento hanno una migliore compatibilità, contemporaneamente con la funzione di riparazione automatica della sabbia e di compensazione automatica, per garantire la stabilità e la precisione dell'alimentazione e della macinatura.



Specifica tecnica:



Progetto Unità Modello:FX32P-60CNC







Capacità di trasformazione



Diametro di rotazione massimo della tavola mm 320

Distanza massima tra

due polpacci

mm 600
Diametro massimo di macinatura mm 320
Carico massimo tra due cuori parietali Kg (b) 60 (lavoratori)/20 (solo lavoratori)
Dimensioni della rulliera (diametro × larghezza × apertura) mm 455×38(32-50) ×127
Velocità della rulliera rpm 1650
Velocità lineare massima della rulliera m/s 40 ((rottura ad alta velocità fino a 65)
  Altri prodotti della voce 8528 mm Tipo automatico



Testa di macinatura

Angolo di alimentazione Deg 90
Corso di alimentazione mm 250
Asse X velocità di movimento veloce m/min 6
Alimentazione minima dell'asse X mm 0.001



Cornice della testa

Velocità del mandrino rpm 50 a 500
Forma a fusione   di larghezza uguale o superiore a 50 mm
Specifica del pollice   MT-4



Sedile posteriore

Distanza telescopica automatica mm 40
Specifica del pollice   MT-4



tavolo da lavoro

Asse Z velocità di movimento veloce m/min 8
Alimentazione minima dell'asse z mm 0.001
Viaggio massimo mm 550
Angolo di rotazione Deg + 6/-9



Motore

Motore a fusione della ruota di rottura KW 3.75/5.5
Motore di alimentazione a asse X (servo) KW 2.2
Motore di alimentazione ad asse Z (servo) KW 2.2
Motore a fusione del telaio della testa KW 0.75
Motore della pompa di raffreddamento KW 0.75
Motore ad olio lubrificante KW 0.25*2
Motore della pompa dell'olio di coda KW 0.75



Altri

Peso netto della macchina Kg 3300
Peso lordo della macchina Kg 3500
Dimensioni del pacchetto (lunghezza * larghezza * altezza) mm 2800*2000*2000
