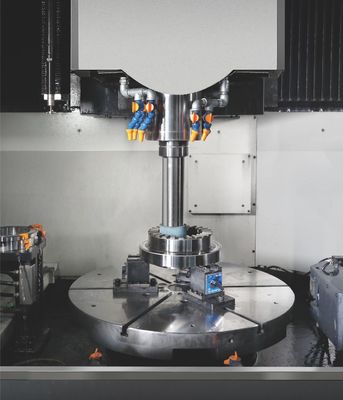

Macchina di rettifica verticale automatica resistente alla corrosione

Discrizione della macchina


Descrizione della macchina:

1La macchina è una struttura a portiere, composta da doppie colonne, travi e letto per formare una struttura rigida chiusa.e una testa di macinazione verticale è installata rispettivamente sulla piastra di resistenza trasversale.

2Il trimmer a rulli di diamanti è installato ad una estremità del tavolo e viene utilizzato per trimmare rispettivamente le superfici laterali e inferiori.

3. la macchina utensile è controllata dal sistema tedesco Siemens o giapponese FANUC, che controlla automaticamente l'alimentazione verticale e trasversale della testa di macinazione,l'azionamento idraulico del banco di lavoro, e la ruota elettrica portatile.

4. sistema di filtro di raffreddamento: durante la macinazione e l'apparecchiatura della rulliera, il pezzo di lavoro viene raffreddato e la rulliera lavata.filtro di carta e sedimento naturale tre filtrazione.

5Il flusso del liquido di raffreddamento è di 600L.

6. dotato di sistema di lubrificazione automatico quantitativo centralizzato, lubrificare la rotaia guida e la vite di ciascun albero di alimentazione, con modalità di lubrificazione automatica.

7. la macchina utensile è completamente chiusa (la zona di lavoro e la metà posteriore della macchina utensile sono completamente chiuse, la posizione di funzionamento anteriore e la posizione di carico);facile da pulire e da mantenere.

Descrizione del dispositivo:

1. Il corpo e i componenti sono fusi da ferro fuso di alta qualità FC30 di Milhanna, che è trattato termicamente artificialmente normalizzato e poi trattato da invecchiamento naturale.MITSUI SEIKI, TOSHIBA, ELB e altre attrezzature di livello mondiale una volta la lavorazione di chiusura.


2I binari di guida della macchina e le viti a sfera di precisione sono continuamente lubrificati da un sistema di lubrificazione automatico per garantire una durata e una precisione di servizio più lunghe.Il sistema di raffreddamento è separato dal corpo per eliminare le vibrazioni e la dissipazione del calore favorevole.

3Equipaggiato con il sistema automatico di macinazione Siemens 828D CNC e con un'operazione di sviluppo secondario, dialogo uomo-macchina, con molte attrezzature opzionali tra cui scegliere,compresi i dispositivi di rottura per fori interni, dispositivo di misurazione automatico della estremità, dispositivo di misurazione automatico del diametro esterno, ecc.

4. Il sistema di alimentazione di macinatura è composto da una V e da un binario piatto di pala di precisione artigianale, con sistema di lubrificazione automatico e vite a sfera di macinatura di precisione di livello C3,che può ottenere un movimento liscio, eccellente precisione di posizionamento ripetuta e lunga durata della pista.

5La configurazione standard del mandrino della rulliera è di quattro cuscinetti posteriori e due posteriori.con una capacità di accumulo di calcio superiore a 50 kPa,, elevata rigidità dinamica, buona resistenza alle vibrazioni, elevata efficienza di macinazione e buona qualità della superficie di macinazione.fino a 3500 giri al minuto e 60 m/s.


6Il sedile posteriore è progettato per essere rigido e robusto.La forza di sollevamento del cilindro scorrevole può essere facilmente modificata da manopole di regolazione sul retro- accessori speciali sedile di coda a pressione di olio con pedale per facilitare lo scarico delle parti di lavoro.

7Sistema di controllo numerico Siemens come configurazione standard, dopo sviluppo secondario, interfaccia di funzionamento tutta cinese, facile da usare.il sistema CNC dell'attrezzatura e il sistema di azionamento hanno una migliore compatibilità, contemporaneamente con la funzione di riparazione automatica della sabbia e di compensazione automatica, per garantire la stabilità e la precisione dell'alimentazione e della macinatura.

Specifica tecnica:
