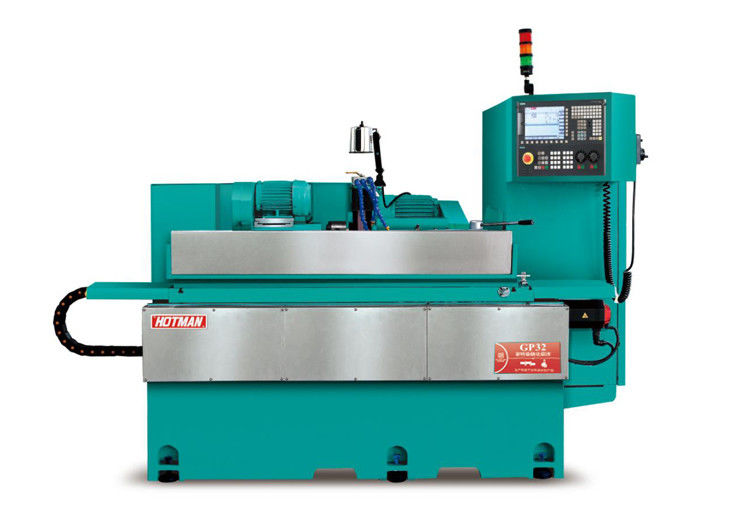

GP32 Hotman 0,75KW resistente all'usura macchina di rettifica pratico

Macchine per la rettifica dell'albero a camme

Descrizione del dispositivo:

1. Il corpo e i componenti sono fusi da ferro fuso di alta qualità FC30 di Milhanna, che è trattato termicamente artificialmente normalizzato e poi trattato da invecchiamento naturale.MITSUI SEIKI, TOSHIBA, ELB e altre attrezzature di livello mondiale una volta la lavorazione di chiusura.


2I binari di guida della macchina e le viti a sfera di precisione sono continuamente lubrificati da un sistema di lubrificazione automatico per garantire una durata e una precisione di servizio più lunghe.Il sistema di raffreddamento è separato dal corpo per eliminare le vibrazioni e la dissipazione del calore favorevole.

3Equipaggiato con il sistema automatico di macinazione Siemens 828D CNC e con un'operazione di sviluppo secondario, dialogo uomo-macchina, con molte attrezzature opzionali tra cui scegliere,compresi i dispositivi di rottura per fori interni, dispositivo di misurazione automatico della estremità, dispositivo di misurazione automatico del diametro esterno, ecc.

4. Il sistema di alimentazione di macinatura è composto da una V e da un binario piatto di pala di precisione artigianale, con sistema di lubrificazione automatico e vite a sfera di macinatura di precisione di livello C3,che può ottenere un movimento liscio, eccellente precisione di posizionamento ripetuta e lunga durata della pista.

5La configurazione standard del mandrino della rulliera è di quattro cuscinetti posteriori e due posteriori.con una capacità di accumulo di calcio superiore a 50 kPa,, elevata rigidità dinamica, buona resistenza alle vibrazioni, elevata efficienza di macinazione e buona qualità della superficie di macinazione.fino a 3500 giri al minuto e 60 m/s.


6Il sedile posteriore è progettato per essere rigido e robusto.La forza di sollevamento del cilindro scorrevole può essere facilmente modificata da manopole di regolazione sul retro- accessori speciali sedile di coda a pressione di olio con pedale per facilitare lo scarico delle parti di lavoro.

7Sistema di controllo numerico Siemens come configurazione standard, dopo sviluppo secondario, interfaccia di funzionamento tutta cinese, facile da usare.il sistema CNC dell'attrezzatura e il sistema di azionamento hanno una migliore compatibilità, contemporaneamente con la funzione di riparazione automatica della sabbia e di compensazione automatica, per garantire la stabilità e la precisione dell'alimentazione e della macinatura.

Specifica tecnica:


1. Super alta precisione testa di lavoro azionata direttamente:

(1) Fusoli mobili per il centro di lavoro con codificatore Renishaw incorporato.

(2) Capacità di carico di scarico 150 Nm

(3) Cuscinetto a sfera a contatto angolare di precisione

(4) Rotondità ≤ 1 μm

(5) Grande angolo di rotazione

(6) Liquido di raffreddamento al centro

(7) Azionato da un motore sincrono a magnete permanente

(8) Funzione di arresto di posizionamento

La testa di lavoro ad alta rigidità con centro di lavoro mobile, è supportata da cuscinetti a sfera angolari ad alta rigidità e di alta precisione e da cuscinetti a rulli a cono,che rendono il fusibile più stabile ed estrema rigidità.
Nel mandrino viene utilizzato il mandrino a cono MT-4, con un foro centrale di φ24 mm, attraverso il quale può passare il dispositivo di tensione dell'apparecchio, nonché il liquido di raffreddamento.
La testa di lavoro è azionata da un servomotore digitale AC Sodick, con velocità variabili.

2. Disegno della testa di lavoro flessibile:

La testa di lavoro è fissata su una base rotante, con un angolo di rotazione da -45° a +45°.
Il liquido di raffreddamento viene distribuito alla testa di lavoro, alla coda e alla testa della ruota di rottura attraverso un distributore, per mantenere la macchina nella massima stabilità termica.
Il bordo del punto di riferimento del tavolo da lavoro è progettato proprio sotto il centro dello spinello, che può evitare che il calore del liquido di raffreddamento influenzi il tavolo da lavoro.

3Software di macinazione CNC professionale sviluppato da Hotman e Lynuc:


• Software grafico facile da imparare e da usare
• Impostazione rapida
• 10.4 pollici colorato monitor LCD digitale
• Memoria a grande volume
• Nessun disco rigido, che è più stabile
• Controllo a distanza, diagnosi e assistenza
• Ethernet, porta RS232
• USB e scheda di memoria flash
• Funzione di modifica di sfondo
• Password di sicurezza
• Personalizzazione totale e esperienza di punta.
