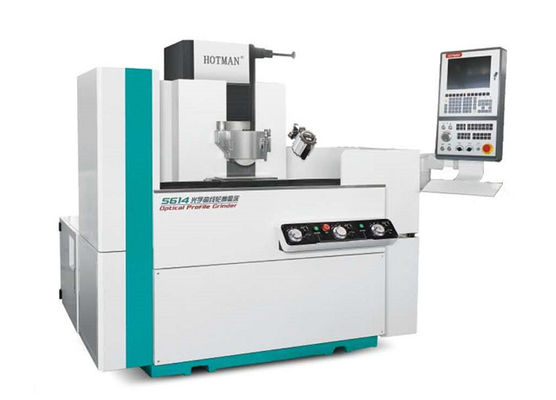

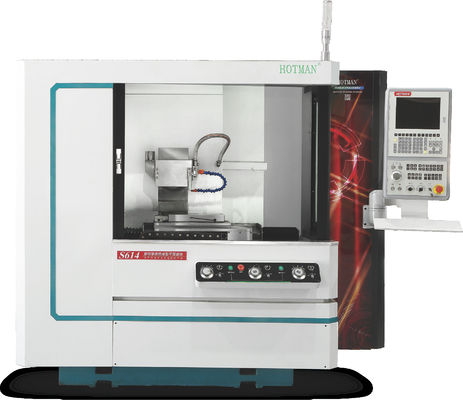

Macchine per la rettifica di superfici metalliche ad alta precisione per la rettifica di superfici metalliche ad alta precisione Risultati precisi-S614

Macchine per la rettifica di superfici metalliche ad alta precisione per la rettifica di superfici metalliche ad alta precisione Risultati precisi-S614
Macchine per la rettifica di superfici metalliche ad alta precisione per la rettifica di superfici metalliche ad alta precisione Risultati precisi-S614 Macchine per la rettifica di superfici metalliche ad alta precisione per la rettifica di superfici metalliche ad alta precisione Risultati precisi-S614 Macchine per la rettifica di superfici metalliche ad alta precisione per la rettifica di superfici metalliche ad alta precisione Risultati precisi-S614

Grande immagine :  Macchine per la rettifica di superfici metalliche ad alta precisione per la rettifica di superfici metalliche ad alta precisione Risultati precisi-S614

Dettagli:
Luogo di origine: Cina
Marca: HOTMAN
Certificazione: CE
Numero di modello: S614
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: RMB1/SET
Imballaggi particolari: Fabbricazione a base di legno
Tempi di consegna: 60 giorni
Termini di pagamento: T/T
Capacità di alimentazione: 30
Descrizione di prodotto dettagliata
Graduatione del cross feed: 00,02 mm Frequenza: 50 Hz
Diametro della ruota di rottura: 200 mm Velocità della ruota di rottura: 3000 giri al minuto
Altezza di macinatura massima: 300 mm Max. Lunghezza di macinatura: 500 mm
Max. Grinding Width: 200 mm Potenza del motore: 2.2kW
Peso netto: 1400 kg Dimensioni complessive: 1700 mm*1400 mm*1700 mm
Dimensione della tabella: 600 mm*200 mm Velocità del tavolo: 1-25m/min
Viaggi a tavola: 600 mm*200 mm Graduamento verticale degli alimenti: 0.005 mm
Voltaggio: 380 V
Evidenziare:

Macchine per la rettifica di superfici da 380 V

,

Macchina per la rettifica della superficie a 50 Hz

,

Smerigliatrice multifunzionale della superficie di precisione

Macchine per la rettifica di superfici metalliche ad alta precisione



Descrizione del dispositivo:



1. Il corpo e i componenti sono fusi da ferro fuso di alta qualità FC30 di Milhanna, che è trattato termicamente artificialmente normalizzato e poi trattato da invecchiamento naturale.MITSUI SEIKI, TOSHIBA, ELB e altre attrezzature di livello mondiale una volta la lavorazione di chiusura. dimensioni di precisione può essere fino a livello di micron, per garantire alta precisione attrezzature componenti di base.





2I binari di guida della macchina e le viti a sfera di precisione sono continuamente lubrificati da un sistema di lubrificazione automatico per garantire una durata di servizio e una precisione più lunghe.Il sistema di raffreddamento è separato dal corpo per eliminare le vibrazioni e la dissipazione del calore favorevole.



3Equipaggiato con il sistema automatico di macinazione Siemens 828D CNC e con un'operazione di sviluppo secondario, dialogo uomo-macchina, con molte attrezzature opzionali tra cui scegliere,compresi i dispositivi di rottura per fori interni, dispositivo di misurazione automatico della estremità, dispositivo di misurazione automatico del diametro esterno, ecc.



4. Il sistema di alimentazione di macinatura è composto da una V e da un binario piatto di pala di precisione artigianale, con sistema di lubrificazione automatico e vite a sfera di macinatura di precisione di livello C3,che può ottenere un movimento liscio, eccellente precisione di posizionamento ripetuta e lunga durata della pista.



5La configurazione standard del mandrino della rulliera è di quattro cuscinetti posteriori e due posteriori.con una capacità di accumulo di calcio superiore a 50 kPa,, elevata rigidità dinamica, buona resistenza alle vibrazioni, elevata efficienza di macinazione e buona qualità della superficie di macinazione.fino a 3500 giri al minuto e 60 m/s.



6Il sedile posteriore è progettato per essere rigido e robusto.La forza di sollevamento del cilindro scorrevole può essere facilmente modificata da manopole di regolazione sul retro- accessori speciali sedile di coda a pressione di olio con pedale per facilitare lo scarico delle parti di lavoro.



7Sistema di controllo numerico Siemens come configurazione standard, dopo sviluppo secondario, interfaccia di funzionamento tutta cinese, facile da usare.il sistema CNC dell'attrezzatura e il sistema di azionamento hanno una migliore compatibilità, contemporaneamente con la funzione di riparazione automatica della sabbia e di compensazione automatica, per garantire la stabilità e la precisione dell'alimentazione e della macinatura.



Specifica tecnica:



Progetto Unità Modello:FX32P-60CNC







Capacità di trasformazione



Diametro di rotazione massimo della tavola mm 320

Distanza massima tra

due polpacci

mm 600
Diametro massimo di macinatura mm 320
Carico massimo tra due cuori parietali Kg (b) 60 (lavoratori)/20 (solo lavoratori)
Dimensioni della rulliera (diametro × larghezza × apertura) mm 455×38(32-50) ×127
Velocità della rulliera rpm 1650
Velocità lineare massima della rulliera m/s 40 ((rottura ad alta velocità fino a 65)
  Altri prodotti della voce 8528 mm Tipo automatico



Testa di macinatura

Angolo di alimentazione Deg 90
Corso di alimentazione mm 250
Asse X velocità di movimento veloce m/min 6
Alimentazione minima dell'asse X mm 0.001



Cornice della testa

Velocità del mandrino rpm 50 a 500
Forma a fusione   di larghezza uguale o superiore a 50 mm
Specifica del pollice   MT-4



Sedile posteriore

Distanza telescopica automatica mm 40
Specifica del pollice   MT-4



tavolo da lavoro

Asse Z velocità di movimento veloce m/min 8
Alimentazione minima dell'asse z mm 0.001
Viaggio massimo mm 550
Angolo di rotazione Deg + 6/-9



Motore

Motore a fusione della ruota di rottura KW 3.75/5.5
Motore di alimentazione a asse X (servo) KW 2.2
Motore di alimentazione ad asse Z (servo) KW 2.2
Motore a fusione del telaio della testa KW 0.75
Motore della pompa di raffreddamento KW 0.75
Motore ad olio lubrificante KW 0.25*2
Motore della pompa dell'olio di coda KW 0.75



Altri

Peso netto della macchina Kg 3300
Peso lordo della macchina Kg 3500
Dimensioni del pacchetto (lunghezza * larghezza * altezza) mm 2800*2000*2000



Norma per la precisione della macchina:

1"Lista degli elementi di prova di precisione della macchina da rettifica

Ogni macinatrice di superficie della società ha raggiunto la precisione specificata nella "Tabella di ispezione del progetto di precisione della macinatrice",e la "Tabella di ispezione del progetto di precisione" della macina devono essere consegnate allo stesso tempo al cliente.

(Cfr. allegato per il contenuto specificato nell'elenco di controllo della precisione delle macchine da macinazione)



2Precisione standard

Dopo la rettifica (rettifica) con la rettificatrice di Hotmann, devono essere soddisfatti i seguenti requisiti:



Smaltimento grezzo (in genere quantità di macinatura 0,01 ~ 0,02 mm)



Smallatura fine (generalmente da 0,001 a 0,005 mm)



- No, no, no, no. Tipo di macchina Dimensione del pezzo di lavoro (mm) Piatto parallelizzazione Finisci.
1. S614 300*150*50 mm 0.005 0.005 Ra0.4





Accettazione e garanzia della qualità e servizio:



1"Hotman è responsabile di guidare l'intero lavoro di accettazione, e l'acquirente è responsabile della collaborazione.



2"L'acquirente deve inviare alla Hotman Factory un certo numero di parti conformi ai requisiti dei disegni della proposta tecnica tre giorni prima della consegna.

3) Hotman produrrà i campioni secondo i disegni e le parti fornite dall'acquirente.



4, dopo che l'acquirente ha confermato che il campione di Hotman è qualificato, Hotman può consegnare le merci secondo il metodo di consegna contrattuale.



5Accettazione finale - sito utente



6"Contenuto dell'accettazione: Hotmann effettuerà i campioni in base ai disegni e ai pezzi forniti in precedenza dall'acquirente e Hotmann effettuerà i campioni all'acquirente.



7"Se sono qualificati più di 20 prodotti di rettifica consecutivi, essi sono accettati.



8"Dopo l'arrivo della macchina utensile presso la fabbrica dell'utente, la parte A è responsabile dello sballo e del posizionamento della macchina utensile, della preparazione dell'alimentazione,olio di fusione e liquido di taglio e di macinatura, e avvisare Hotman di venire in fabbrica per l'installazione, il debugging e l'accettazione finale.



9"Prove di precisione della macchina utensile: secondo la tabella di prova di precisione della macchina utensile rilasciata da Hotman.



10"La precisione dimensionale corrisponde al disegno.



11"Dopo aver superato l'ispezione, entrambe le parti firmano il documento di accettazione.



12"Installazione e messa in servizio post-vendita.



13"Hotman è responsabile dell'intero servizio di installazione e messa in servizio.



14,Dopo l'arrivo della macchina presso il cliente, il personale del servizio clienti di Hotman inizia l'installazione e il debug della macchina con l'assistenza del cliente,e il debug deve essere completato fino all'accettazione della macchina da parte del cliente.



15.Il personale del servizio clienti di Hotman deve spiegare chiaramente al cliente le questioni che richiedono attenzione, dimostrare sul posto,e fornire tutoraggio gratuito quando l'operatore cliente non è in grado di farloIl periodo di insegnamento non è generalmente superiore a 2 giorni.



16 "L'acquirente deve informare Hotman nella prima occasione se trova un difetto nella macchina durante l'uso.e Hotman arriverà alla fabbrica dell'acquirente entro 24 ore se il difetto non può essere risolto tramite comunicazione telefonica.



17,Hotman garantisce che l'apparecchiatura sarà in funzione per un anno.Hotman lo riparerà o lo sostituirà gratuitamente (esclusi i consumabili come l'elemento filtro idraulico dell'olio).
