Dettagli:
Termini di pagamento e spedizione:
|
| Diametro della ruota di rottura: | 200 mm | Metodo di raffreddamento del motore della mola: | Aria di raffreddamento |
|---|---|---|---|
| Corrente del motore della rulliera: | 4A | Efficienza del motore della rulliera: | 90% |
| Frequenza del motore della ruota di rottura: | 50 Hz | Vita del motore della rulliera: | 10000 ore |
| Livello di rumore del motore della rulliera: | 60 dB | Potenza del motore della rulliera: | 2.2KW |
| Fattore di potenza del motore della rulliera: | 0.8 | Livello di protezione del motore della mola: | Protezione IP54 |
| Velocità del motore della ruota di rottura: | 1420 giri al minuto | Torsione del motore della ruota di rottura: | 2.5nm |
| Voltaggio del motore della rulliera: | 380 V | Velocità della ruota di rottura: | 4500rpm |
| Modello: | Macchine per la rettifica di utensili CNC | ||
| Evidenziare: | IP54 Macchina per la rettifica a foratura CNC,2.2KW Macchina per la rettifica a foratura CNC,Macchine per la lavorazione di utensili CNC multifunzionali |
||

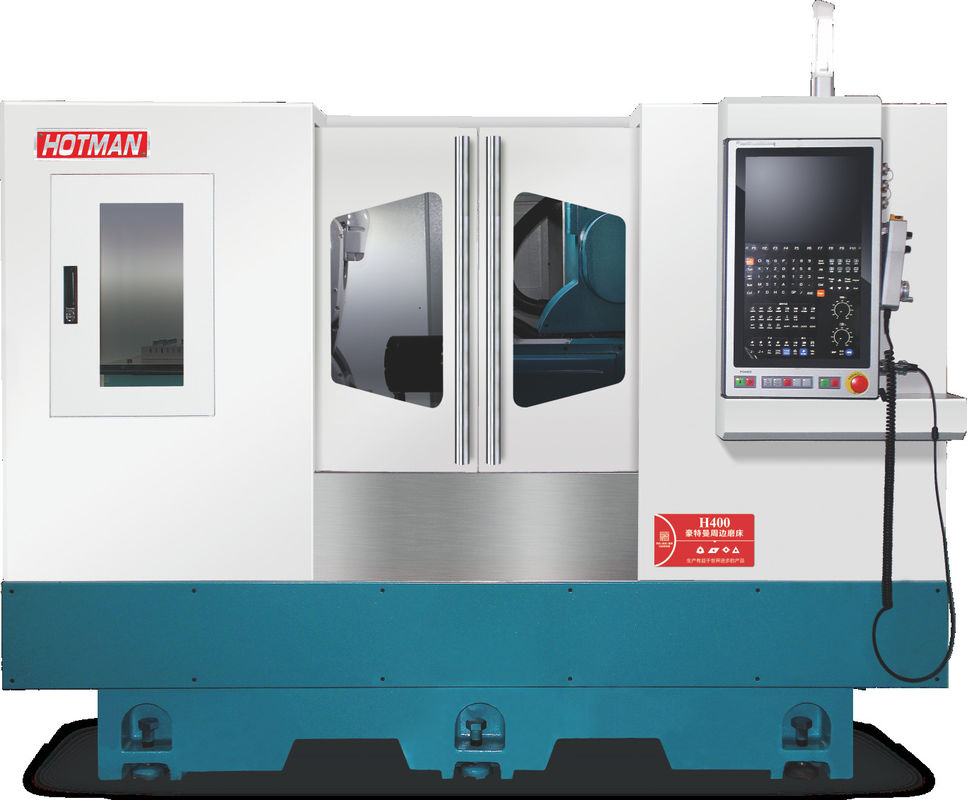

H400
Descrizione del dispositivo:
1. Caratteristiche della macchina: Questa attrezzatura appartiene al centro di rettifica a quattro assi, adatto principalmente per la rettifica di scanalature di leghe dure, ceramiche e materiali CBN e per la rettifica di utensili da taglio.Adottare un sistema di controllo numerico avanzato, e può realizzare il carico e lo scarico da robot a sei assi, può realizzare tutta la rotazione angolare, ridurre il processo di rotazione della lama, migliorare ulteriormente l'efficienza, ridurre il tempo di macinazione.La macinazione di vari utensili standard e non standard può essere realizzata anche cambiando gli utensili.
2.Parte di rettifica e di rivestimento in linea, dispositivo di rivestimento offline:
Il servomotore Yaskawa viene utilizzato all'interno per controllare il rullo rotondo esterno di riparazione della sabbia.risparmiando molti costi di manodopera e tempo di produzioneIl mandrino motorizzato guida la rotazione della grande rulliera e l'asse XZ la alimenta.
3Parti X e Z:
La tecnologia avanzata di azionamento diretto del motore lineare riduce l'errore e l'usura causati dalla trasmissione meccanica, con il feedback a circuito chiuso completo portato dal righello della griglia,per garantire la velocità di risposta di ciascun albero e l'operazione ad alta velocità, per raggiungere un'elevata precisione ed un'elevata efficienza.
4I robot inviano e ricevono materiali:
Il pezzo di lavoro viene trasportato e fissato da un robot a sei assi, con un'elevata efficienza di produzione e un'elevata precisione.
Il sistema controlla il lavoro del robot a sei assi, il sensore laser rileva e identifica il pezzo di lavoro,il robot si sposta verso il vassoio materiale per raccogliere il pezzo da lavorare da elaborare alla scatola di soffiatura dei chip per soffiare inizialmente le sbavature e le impurità, e infine lo invia alla testa di lavoro per raccogliere e elaborare.
5. Facile da usare - facile da usare sistema operativo CNC:
Da HOTMAN Hotman & Lynuc Rhennak sviluppo dell'ultima generazione di software di programmazione grafica user-friendly, ha una impostazione semplice e veloce e intuitiva interfaccia utente,non hanno bisogno dell'input dell'operatore di codice G complesso e di sotto-routineL'esperienza utente e la sensazione di funzionamento sono eccellenti.
6Copertura completa:
Disegno di aspetto molto estetico del colore, l'attrezzatura adotta copertura chiusa, riduce notevolmente il suono di rettifica del pezzo di lavoro e il processo di produzione di nebbia di olio, gas di scarico e liquido abrasivo,può essere utilizzato nel depuratore e nel sistema di filtrazione della nebbia di olio, facile da usare, favorevole alla protezione dell'ambiente.
Porta automatica a cilindro, resistente efficacemente alla fuoriuscita di olio, per prevenire l'accumulo di impurità nel vassoio del materiale.
Gli estintori automatici per macchine utensili intelligenti sono facoltativi ed equipaggiati dai clienti, migliorando notevolmente il fattore di sicurezza delle macchine utensili.
Specifica tecnica:
| Progetto | Unità | Modello:FX32P-60CNC | |
|
Capacità di trasformazione
|
Diametro di rotazione massimo della tavola | mm | 320 |
|
Distanza massima tra due polpacci |
mm | 600 | |
| Diametro massimo di macinatura | mm | 320 | |
| Carico massimo tra due cuori parietali | Kg (b) | 60 (lavoratori)/20 (solo lavoratori) | |
| Dimensioni della rulliera (diametro × larghezza × apertura) | mm | 455×38(32-50) ×127 | |
| Velocità della rulliera | rpm | 1650 | |
| Velocità lineare massima della rulliera | m/s | 40 ((rottura ad alta velocità fino a 65) | |
| Altri prodotti della voce 8528 | mm | Tipo automatico | |
|
Testa di macinatura |
Angolo di alimentazione | Deg | 90 |
| Corso di alimentazione | mm | 250 | |
| Asse X velocità di movimento veloce | m/min | 6 | |
| Alimentazione minima dell'asse X | mm | 0.001 | |
|
Cornice della testa |
Velocità del mandrino | rpm | 50 a 500 |
| Forma a fusione | di larghezza uguale o superiore a 50 mm | ||
| Specifica del pollice | MT-4 | ||
|
Sedile posteriore |
Distanza telescopica automatica | mm | 40 |
| Specifica del pollice | MT-4 | ||
|
tavolo da lavoro |
Asse Z velocità di movimento veloce | m/min | 8 |
| Alimentazione minima dell'asse z | mm | 0.001 | |
| Viaggio massimo | mm | 550 | |
| Angolo di rotazione | Deg | + 6/-9 | |
|
Motore |
Motore a fusione della ruota di rottura | KW | 3.75/5.5 |
| Motore di alimentazione a asse X (servo) | KW | 2.2 | |
| Motore di alimentazione ad asse Z (servo) | KW | 2.2 | |
| Motore a fusione del telaio della testa | KW | 0.75 | |
| Motore della pompa di raffreddamento | KW | 0.75 | |
| Motore ad olio lubrificante | KW | 0.25*2 | |
| Motore della pompa dell'olio di coda | KW | 0.75 | |
|
Altri |
Peso netto della macchina | Kg | 3300 |
| Peso lordo della macchina | Kg | 3500 | |
| Dimensioni del pacchetto (lunghezza * larghezza * altezza) | mm | 2800*2000*2000 | |
