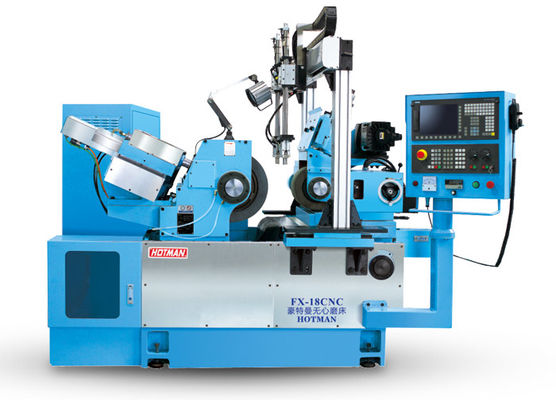

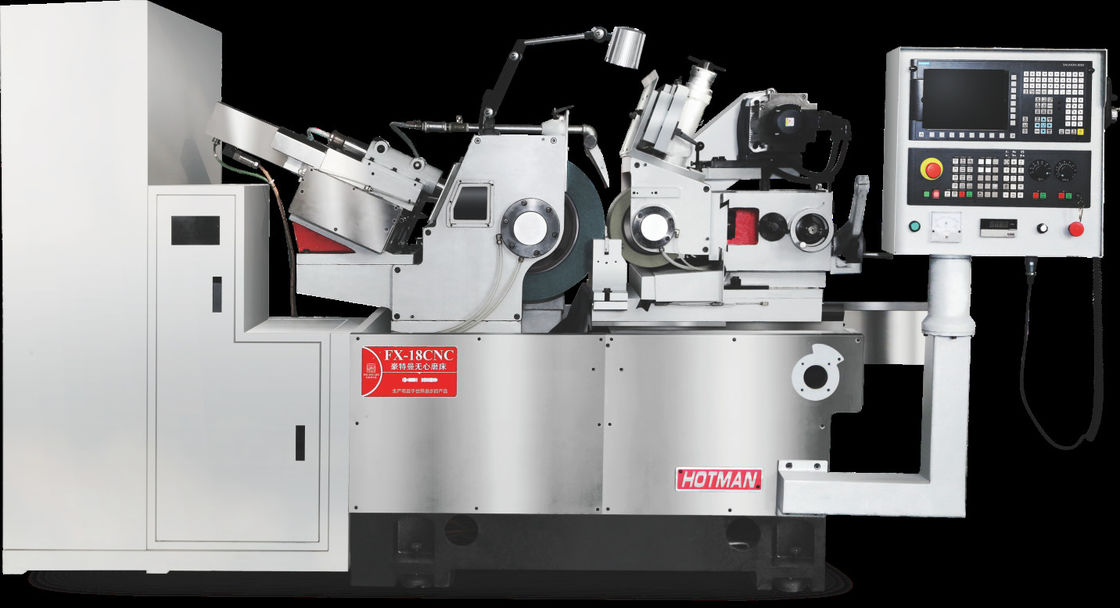

Frigorifero senza centro raffreddamento dell'aria 3000 giri al minuto 20 m/min

Specifica tecnica:

Introduzione alla macchina:

1. Base della macchina e parti della sua struttura principale:

La base della macchina e le parti principali della struttura sono costituite da ghisa FC-30. Dopo aver normalizzato il trattamento termico, la base di ghisa e le parti rimarranno per il trattamento naturale dell'invecchiamento.La base in ghisa e le parti principali sono lavorate in macchine di prim'ordine mondiale, come YASDA, MITSUI SEIKI, TOSHIBA, ELB, ecc. in una sola volta di chiusura. che assicurano l'alta precisione delle macchine a livello di micron.

2- Spindle:

Utilizzare lo spinello della marca KENTURN di Taiwan, il spinello è composto da acciaio legato SNCM-21H, la cui durezza raggiunge fino a HRC-62° con uno strato duro di oltre 1,5 mm, dopo un raffreddamento,trattamenti termici di carburizzazioneIl fuso è di cuscinetto idrodinamico a olio, con una fuoriuscita inferiore a 0,001 mm.

3Sistema di regolazione del trasferimento delle ruote:

   Il mandrino della ruota di regolazione utilizza un servomotore della marca delta, con una velocità di rotazione variabile entro 0-250 rpm (controllo digitale).la velocità lineare della ruota può ancora mantenere la costante e l'ottimale, per garantire la migliore qualità di macinazione.

Il servomotore è assemblato in modo intelligente nel supporto della ruota di regolazione e spinge il fusibile direttamente attraverso cinture sincrone, con lo stesso angolo di inclinazione della ruota,per mantenere parallelo per tutta la lunga per le due cintureIn questo modo si può evitare la perdita di inerzia e altri inconvenienti derivanti dal sistema di trasferimento della catena di tipo vecchio.

4.Sistema di raffreddamento dell'olio di fusione:

Il sistema di lubrificazione centralizzato automatico (spindle 10 # di alto grado) utilizza la stessa pompa di olio insieme al sistema idraulico.Ci sono due unità di filtraggio e di regolazione della pressione per garantire la lunga durata del fusibileIl sistema di raffreddamento a doppio senso può mantenere la temperatura costante per l'olio di fusione.

5Guida a doppio V:

La struttura stabile a doppio V può garantire un'alimentazione precisa, attraverso la spalazione a mano e la lubrificazione continua.

6Sistema elettrico:

I componenti elettrici e il sistema utilizzano generalmente il marchio Schneider, per un buon funzionamento e una lunga durata di vita.L'armadio elettrico ha una grande altezza e volume per un comodo funzionamento e eccellenti prestazioni di radiazione termica.

Descrizione del dispositivo:

1. Il corpo e i componenti sono fusi da ferro fuso di alta qualità FC30 di Milhanna, che è trattato termicamente artificialmente normalizzato e poi trattato da invecchiamento naturale.MITSUI SEIKI, TOSHIBA, ELB e altre attrezzature di livello mondiale una volta la lavorazione di chiusura.

2I binari di guida della macchina e le viti a sfera di precisione sono continuamente lubrificati da un sistema di lubrificazione automatico per garantire una durata e una precisione di servizio più lunghe.Il sistema di raffreddamento è separato dal corpo per eliminare le vibrazioni e la dissipazione del calore favorevole.

3Equipaggiato con il sistema automatico di macinazione Siemens 828D CNC e con un'operazione di sviluppo secondario, dialogo uomo-macchina, con molte attrezzature opzionali tra cui scegliere,compresi i dispositivi di rottura per fori interni, dispositivo di misurazione automatico della estremità, dispositivo di misurazione automatico del diametro esterno, ecc.

4. Il sistema di alimentazione di macinatura è composto da una V e da un binario piatto di pala di precisione artigianale, con sistema di lubrificazione automatico e vite a sfera di macinatura di precisione di livello C3,che può ottenere un movimento liscio, eccellente precisione di posizionamento ripetuta e lunga durata della pista.

5La configurazione standard del mandrino della rulliera è di quattro cuscinetti posteriori e due posteriori.con una capacità di accumulo di calcio superiore a 50 kPa,, elevata rigidità dinamica, buona resistenza alle vibrazioni, elevata efficienza di macinazione e buona qualità della superficie di macinazione.fino a 3500 giri al minuto e 60 m/s.

6Il sedile posteriore è progettato per essere rigido e robusto.La forza di sollevamento del cilindro scorrevole può essere facilmente modificata da manopole di regolazione sul retro- accessori speciali sedile di coda a pressione di olio con pedale per facilitare lo scarico delle parti di lavoro.

7Sistema di controllo numerico Siemens come configurazione standard, dopo sviluppo secondario, interfaccia di funzionamento tutta cinese, facile da usare.il sistema CNC dell'attrezzatura e il sistema di azionamento hanno una migliore compatibilità, contemporaneamente con la funzione di riparazione automatica della sabbia e di compensazione automatica, per garantire la stabilità e la precisione dell'alimentazione e della macinatura.
