Macchine di rettifica di composti

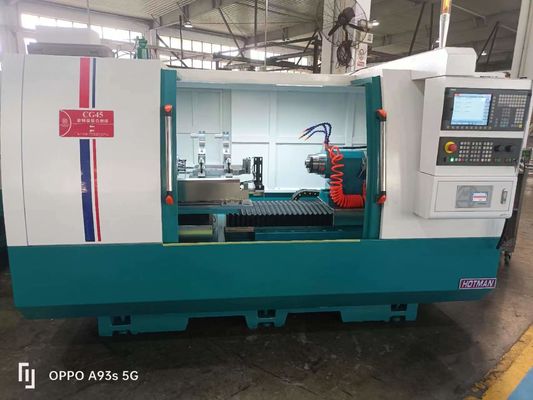

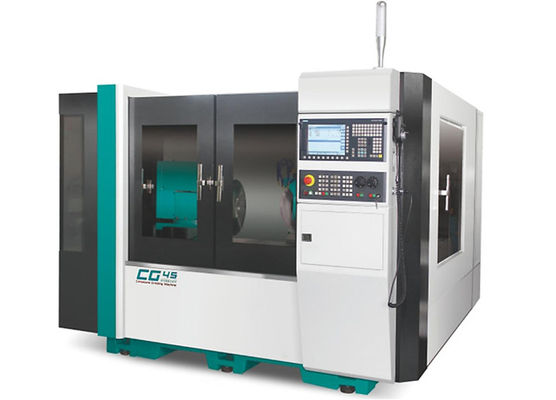

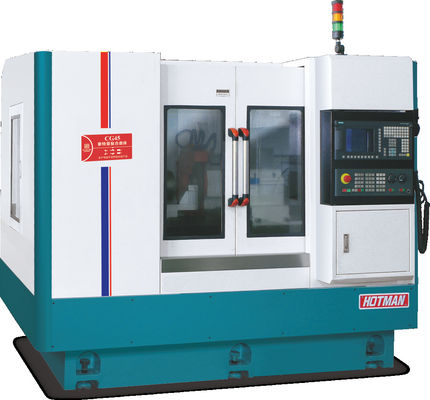

Macchina di rettifica universale CNC ad alta precisione OD & ID-CG45

Una triturazione composta in grado di realizzare la triturazione integrata del cerchio interno, del cono interno, del cerchio esterno, del cono esterno e della faccia finale in un'unica pinza.e ci sono molti accessori opzionali tra cui scegliere, compreso un dispositivo di rotazione automatica della testa di lavoro, un dispositivo di misurazione automatica del diametro esterno, un dispositivo di misurazione automatica della faccia finale, un dispositivo di filtraggio con nastro di carta magnetica, un collettore di nebbia di olio, ecc.


1.Assemblaggio modulare: Creare una nuova rivoluzione della macinazione composta.


2.Può macinare la conica interna, la conica esterna:

Corrente del fuso della rulliera interna: 0~470 mm

Strato di fusione della rulliera cilindrica: 0~365 mm


3- Caratteristiche complessive:

(1) Può realizzare una pinza, completare il cerchio interno, cono interno, cerchio esterno, cono esterno, finitura integrata composta.

(2) Fornire soluzioni di macinazione complesse ad alta precisione adatte per la lavorazione di pezzi di piccole e medie dimensioni.

(3)Il sistema di alimentazione e ricezione automatico può essere installato per soddisfare le esigenze della produzione di massa industriale.

(4) Il modulo di macinazione a cerchio esterno/cerchio interno può essere combinato in modo flessibile in base alla domanda per adattarsi a diverse forme e processi di macinazione.

(5).Il sistema di controllo è intuitivo e facile da apprendere.La macina utensile può programmare rapidamente la macina di rettifica del pezzo di lavoro e l'addressaggio della ruota di rettifica.Il dispositivo di misurazione on-line può essere installato.

Descrizione del dispositivo:

1. Il corpo e i componenti sono fusi da ferro fuso di alta qualità FC30 di Milhanna, che è trattato termicamente artificialmente normalizzato e poi trattato da invecchiamento naturale.MITSUI SEIKI, TOSHIBA, ELB e altre attrezzature di livello mondiale una volta la lavorazione di chiusura.


2I binari di guida della macchina e le viti a sfera di precisione sono continuamente lubrificati da un sistema di lubrificazione automatico per garantire una durata e una precisione di servizio più lunghe.Il sistema di raffreddamento è separato dal corpo per eliminare le vibrazioni e la dissipazione del calore favorevole.

3Equipaggiato con il sistema automatico di macinazione Siemens 828D CNC e con un'operazione di sviluppo secondario, dialogo uomo-macchina, con molte attrezzature opzionali tra cui scegliere,compresi i dispositivi di rottura per fori interni, dispositivo di misurazione automatico della estremità, dispositivo di misurazione automatico del diametro esterno, ecc.

4. sono opzionali motore DD di precisione (guida diretta) e regatrice di griglia Heidenhain, che può guidare la testa in modo preciso attraverso il sistema CNC.E'molto conveniente per il cono esterno e conio interno macinazione.

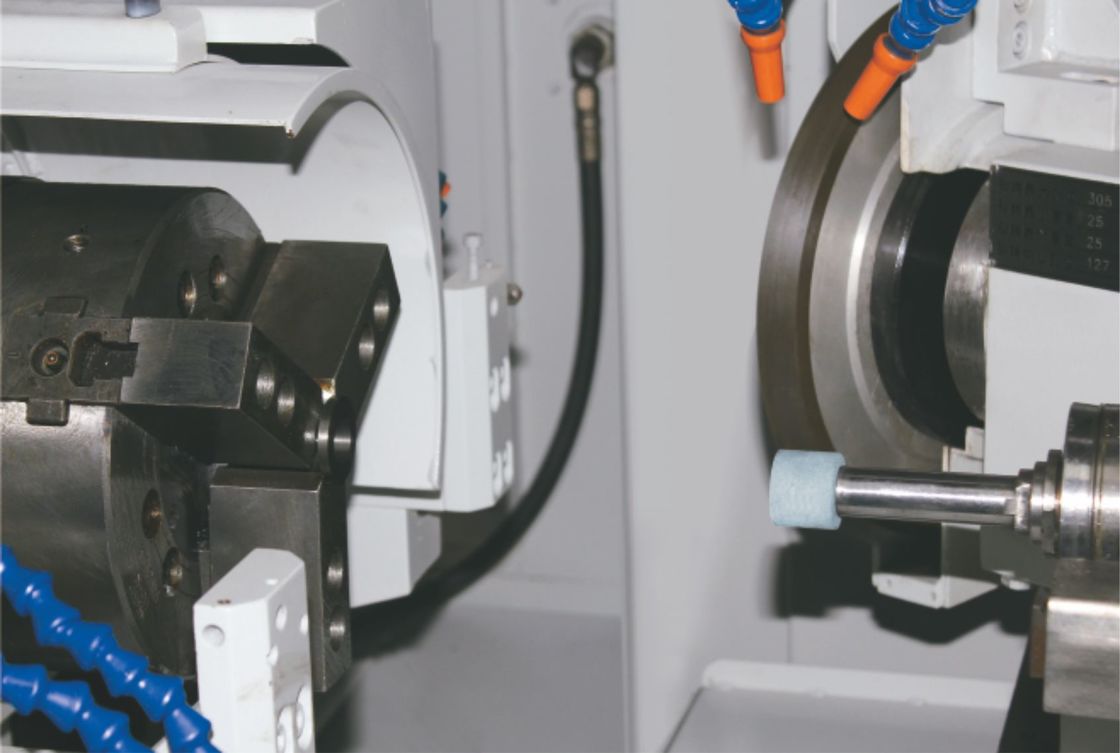

5. Il fusibile cilindrico della rulliera adotta la struttura del cuscinetto a fusibile ad alta precisione FAG, la struttura a manica, che non richiede una lubrificazione separata ed è facile da mantenere.Esso elimina il contatto metallo-metallo e può ottenere una vita di servizio quasi permanente. Il mandrino della ruota di rottura ha le caratteristiche di alta rigidità e alta precisione. Per la rottura di pezzi speciali, la velocità della ruota di rottura può essere regolata per aumentare la velocità lineare.Lo spinello interno utilizza uno spinello elettrico ad alta velocità per impedire la risonanza dei motori interni ed esterni.


6. Realizzare la rettifica del cerchio interno, la rettifica del cono interno, la rettifica del cerchio esterno e la rettifica della superficie finale in una macchina.

7Sistema di controllo numerico Siemens come configurazione standard, dopo sviluppo secondario, interfaccia di funzionamento tutta cinese, facile da usare.il sistema CNC dell'attrezzatura e il sistema di azionamento hanno una migliore compatibilità, contemporaneamente con la funzione di riparazione automatica della sabbia e di compensazione automatica, per garantire la stabilità e la precisione dell'alimentazione e della macinatura.

Specifica tecnica:
