Dettagli:
Termini di pagamento e spedizione:
|
| Diametro della ruota di rottura: | 6-150mm | Diametro del foro della ruota di rottura: | 20 mm |
|---|---|---|---|
| Potenza del motore della rulliera: | 0.75kw | Velocità del motore della ruota di rottura: | 2800r/min |
| Voltaggio del motore della rulliera: | 220 V | Velocità della ruota di rottura: | 3000 giri al minuto |
| Spessore della ruota di macinazione: | 20 mm | Potenza: | 2.2KW |
| Velocità: | 2800r/min | Dimensione della tabella: | 400 mm |
| Velocità del tavolo: | 2-20m/min | Viaggi a tavola: | 300 mm |
| Voltaggio: | 220 V | Peso: | 400 kg |
| Angolo di rotazione della testa della ruota: | ±30° | Peso netto: | 1500 kg |
| Peso del pezzo da lavorare: | 100 kg | Velocità di rotazione del pezzo: | 50 giri al minuto |
| Potenza del motore da tavolo: | 0.75kw | Motore della ruota di rottura: | 7.5kw |
| Potenza del motore della testa di ruota: | 2.2KW | Frequenza: | 50 Hz |
| Fonte di alimentazione: | elettrico | Dimensione del pezzo in lavorazione: | 50-200 mm |
| Taper della coda: | MT-3 | Dimensione: | 1300*1300*1700 mm |
| Evidenziare: | Grinder interno di piccolo diametro interno,Smallatore interno di 150 mm di diametro,Sistema multifunzionale di rettifica |
||

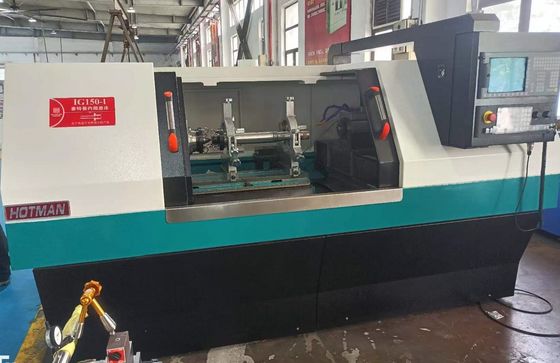

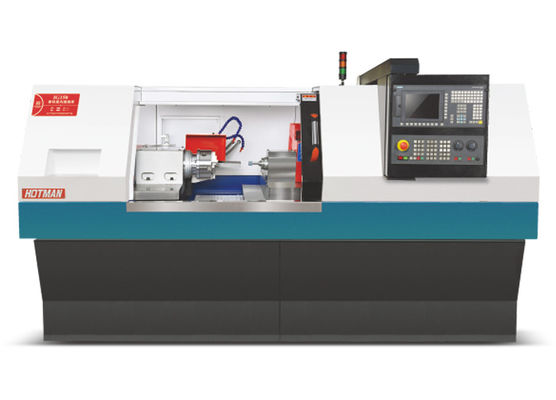

Smalcatore interno per piccoli diametri interni inferiori a 150 mm, sistema di macinatura multifunzionale
Precisione della macchina utensile:
Elenco delle prove di precisione delle macchine utensili (inclusi)
Dopo la rettifica (rettifica) con la rettificatrice differenziale di Hotman, devono essere soddisfatti i seguenti requisiti: (per materiali diversi devono essere utilizzate rettificatrici diverse)
| - No, no, no, no. | Modello | Pezzo di lavoro | Rondità | Roverezza |
| 1. | IC150 | Campione standard | ≤ 0,002 mm | ≤Ra0.25 |
Nota: macinatura grezza (in genere 0,02 mm-0,05 mm); macinatura fine (in generale 0,005 mm-0,015 mm)
Descrizione del dispositivo:
La carrozzeria e i componenti sono fonduti da ferro fuso di alta qualità FC30 di Milhanna, che è trattato termicamente artificialmente e poi trattato con invecchiamento naturale.MITSUI SEIKI, TOSHIBA, ELB e altre attrezzature di livello mondiale una volta la lavorazione di chiusura.
I binari di guida della macchina e le viti a sfera di precisione sono continuamente lubrificati da un sistema di lubrificazione automatico per garantire una maggiore durata e precisione.Il sistema di raffreddamento è separato dal corpo per eliminare le vibrazioni e la dissipazione del calore favorevole.

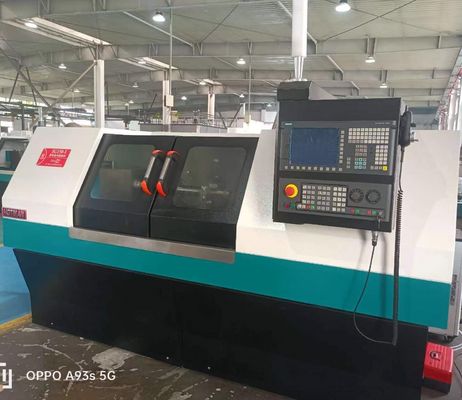

Equipaggiato con il sistema automatico di macinazione Siemens 828D CNC e sviluppo secondario, dialogo uomo-macchina, con molte attrezzature opzionali.
Il sistema di alimentazione per la rettifica è composto da una V e da un binario piatto di una pala di precisione realizzata a mano, con sistema di lubrificazione automatico e una vite a sfera di rettifica di precisione di livello C3,che può ottenere un movimento liscio, eccellente precisione di posizionamento ripetuta e lunga durata della pista.
La configurazione standard del mandrino della rulliera è di quattro cuscinetti posteriori e due posteriori.con una capacità di accumulo di calcio superiore a 50 kPa,, elevata rigidità dinamica, buona resistenza alle vibrazioni, elevata efficienza di macinazione e buona qualità della superficie di macinazione.fino a 3500 giri al minuto e 60 m/s.
Il sedile posteriore è progettato per essere rigido e robusto.La forza di sollevamento del cilindro scorrevole può essere facilmente modificata da manopole di regolazione sul retro.
Sistema di controllo numerico come configurazione standard, dopo sviluppo secondario, interfaccia di funzionamento tutta cinese, facile da usare.il sistema CNC dell'attrezzatura e il sistema di azionamento hanno una migliore compatibilità, contemporaneamente con la funzione di riparazione automatica della sabbia e di compensazione automatica, per garantire la stabilità e la precisione dell'alimentazione e della macinatura.
Specifica tecnica:
| Progetto | Unità | Modello:IG150 | |
| Diametro di rotazione massimo della tavola | mm | 0-150 |
Distanza massima tra | mm | 600 | |
| Diametro massimo di macinatura | mm | 320 | |
| Carico massimo tra due cuori parietali | Kg (b) | 60 (lavoratori)/20 (solo lavoratori) | |
| Dimensioni della rulliera (diametro × larghezza × apertura) | mm | 455×38(32-50) ×127 | |
| Velocità della rulliera | rpm | 1650 | |
| Velocità lineare massima della rulliera | m/s | 40 ((rottura ad alta velocità fino a 65) | |
| Altri prodotti della voce 8528 | mm | Tipo automatico | |
| Angolo di alimentazione | Deg | 90 |
| Corso di alimentazione | mm | 250 | |
| Asse X velocità di movimento veloce | m/min | 6 | |
| Alimentazione minima dell'asse X | mm | 0.001 | |
Cornice della testa | Velocità del mandrino | rpm | 50 a 500 |
| Forma a fusione | di larghezza uguale o superiore a 50 mm | ||
| Specifica del pollice | MT-4 | ||
Sedile posteriore | Distanza telescopica automatica | mm | 40 |
| Specifica del pollice | MT-4 | ||
tavolo da lavoro | Asse Z velocità di movimento veloce | m/min | 8 |
| Alimentazione minima dell'asse z | mm | 0.001 | |
| Viaggio massimo | mm | 550 | |
| Angolo di rotazione | Deg | + 6/-9 | |
| Motore a fusione della ruota di rottura | KW | 3.75/5.5 |
| Motore di alimentazione a asse X (servo) | KW | 2.2 | |
| Motore di alimentazione ad asse Z (servo) | KW | 2.2 | |
| Motore a fusione del telaio della testa | KW | 0.75 | |
| Motore della pompa di raffreddamento | KW | 0.75 | |
| Motore ad olio lubrificante | KW | 0.25*2 | |
| Motore della pompa dell'olio di coda | KW | 0.75 | |
| Peso netto della macchina | Kg | 3300 |
| Peso lordo della macchina | Kg | 3500 | |
| Dimensioni del pacchetto (lunghezza * larghezza * altezza) | mm | 2800*2000*2000 | |
