Dettagli:
Termini di pagamento e spedizione:
|
| Velocità di alimentazione della rotaia: | 0.01-0.2 mm/min | Velocità del tavolo: | 0.1-3m/min |
|---|---|---|---|
| Diametro della ruota di rottura: | 6-200 mm | Torsione del motore di alimentazione della rotaia di rottura: | 1.5 N.m. |
| Velocità della ruota di rottura: | 32000 giri al minuto | Potenza del motore di alimentazione della mola: | 0.75kw |
| Potenza del motore da tavolo: | 0.75kw | Ripetibilità del motore di alimentazione della rulliera: | 0.001 mm |
| Risoluzione minima dell'alimentazione dell'asse X/Z: | 0.001 mm | Max Worktable Travel: | 500 mm |
| Velocità di alimentazione a asse X: | 0.1-15 | ||
| Evidenziare: | Macchina di rettifica interna ad alta precisione,Macchine di rettifica interne di grandi dimensioni,Macchine di rettifica interne CNC |
||

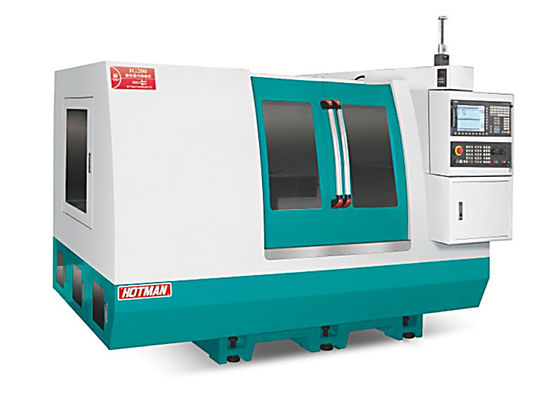

Macchina di rettifica interna CNC ad alta precisione per pezzi di grande dimensione e volume di rettifica in eccesso
Descrizione del dispositivo:
1. Il corpo e i componenti sono fusi da ferro fuso di alta qualità Milhanna FC30, che è un trattamento termico artificiale normalizzato e poi trattato da invecchiamento naturale.MITSUI SEIKI, TOSHIBA, ELB e altre attrezzature di livello mondiale una volta la lavorazione di chiusura. dimensioni di precisione può essere fino a livello di micron, per garantire alta precisione attrezzature componenti di base.
2Un sistema automatico di lubrificazione centralizzata lubrifica continuamente le guide lineari e le viti a sfera della macchina, garantendo una durata di vita più lunga e un'elevata precisione.Il sistema di raffreddamento è separato dal corpo della macchina, che elimina le vibrazioni e aiuta la radiazione termica.
3Il mandrino della ruota di rottura adotta un mandrino elettrico con le caratteristiche di alta velocità, alta precisione, alta rigidità, bassa vibrazione, basso rumore e basso aumento della temperatura.Il sistema di azionamento è raffreddato da un sistema di raffreddamento ad acqua per garantire che la testa della ruota di rottura funzioni sempre in uno stato termicamente stabile, rendendo la macinazione più stabile e raddoppiando l'efficienza di lavoro.per pezzi di lavorazione con cerchi interni profondi, un fusione integrata può essere personalizzata per ottenere la fresatura di precisione.
4.Adotta il sistema CNC tedesco Siemens ed è stato ulteriormente sviluppato.Dispone di un'interfaccia di dialogo uomo-macchina di facile utilizzo ed è dotata di servomotori ad alte prestazioni Siemens, che rende il sistema CNC dell'apparecchiatura e il sistema di trasmissione hanno una migliore compatibilità.che garantisce la stabilità e la precisione dell'alimentazione e della triturazione.
5. Il sistema di alimentazione di macinatura è composto da una V e da un binario piatto di pala di precisione artigianale, con sistema di lubrificazione automatico e vite a sfera di macinatura di precisione di livello C3,che può ottenere un movimento liscio, eccellente precisione di posizionamento ripetuta e lunga durata della pista.
6La configurazione standard del mandrino della rulliera è di quattro cuscinetti posteriori e due posteriori.con una capacità di accumulo di calcio superiore a 50 kPa,, elevata rigidità dinamica, buona resistenza alle vibrazioni, elevata efficienza di macinazione e buona qualità della superficie di macinazione.fino a 3500 giri al minuto e 60 m/s.
7Il sedile posteriore è progettato per essere rigido e robusto.La forza di sollevamento del cilindro scorrevole può essere facilmente modificata da manopole di regolazione sul retro- accessori speciali sedile di coda a pressione di olio con pedale per facilitare lo scarico delle parti di lavoro.
8Sistema di controllo numerico Siemens come configurazione standard, dopo sviluppo secondario, interfaccia di funzionamento tutta cinese, facile da usare.il sistema CNC dell'attrezzatura e il sistema di azionamento hanno una migliore compatibilità, contemporaneamente con la funzione di riparazione automatica della sabbia e la funzione di compensazione automatica, per garantire la stabilità e la precisione dell'alimentazione e della macinazione.
Specifica tecnica:
| Articolo | unità | IG150 | IG200 | Accessori | |
|
Capacità di trasformazione |
Intervallo di diametro di macinatura | mm | Ø6-Ø150 | Ø6-Ø200 |
● Dispositivo di raffreddamento della macinatura ● Penna di fasciatura al diamante ● Tavola di regolazione dell'angolo ● Scatola e attrezzi ● Adaptatore per la rotaia di triturazione a fusione ● Fusolio di rettifica ad alta velocità ● blocco di regolazione di base
Accessori speciali ● Flancheria a tre mascelle idraulica 6′′ ● 30000 giri al minuto Fuso meccanico, fuso elettrico a velocità diversa ● Dispositivo automatico di misura del diametro interno |
| profondità di macinatura h | mm | 150 | 170 | ||
| Mass. diametro esterno del pezzo da macinare | m m e | 220 | 220 | ||
| Raggio della superficie di lavoro | m m | 380 | 400 | ||
| Specificativi del mandrino installabile | 6′′Vettore idraulico/manuale | 6′′Vettore idraulico/manuale | |||
| L'angolo di rotazione della scatola del letto | Deg | Anteriore 2/posteriore 15 | Anteriore 2/indietro 20 | ||
|
Smallatura parametri del mandrino della ruota |
Potenza del mandrino di rottura per fori interni | KW | 1.5 | 7.5 | |
| Velocità del mandrino di rottura dei fori interni | rpm | 20000 Fuso meccanico | Velocità del mandrino elettrico Opzionale | ||
|
Fusoliera per la testa parametri |
Velocità del mandrino | rpm | 50-1500 | 50-1500 | |
| Forma a fusione | Struttura di manico con fusione | Struttura di manico con fusione | |||
| Specificità del foro conipro | MT-5 | MT-5 | |||
| Metodo di azionamento a fusione | Servomotore | Servomotore | |||
|
Asse X (fusolio del pezzo di lavoro) |
Percorso dell'alimento sull'asse X | m m | 410 | 410 | |
| Velocità di movimento rapida dell'asse X | mm/ m i n | 0.1 -10 | 0.1 -10 | ||
| Risoluzione minima dell'alimentazione dell'asse X | m m | 0.001 | 0.001 | ||
| Potenza del servomotore dell'asse X | kW | 2.2 | 2.2 | ||
|
Asse Z (tavola da lavoro) |
Velocità di movimento rapida dell'asse Z | mm/ m i n | 0.1 -10 | 0. 1 - 10 | |
| Asse Z: risoluzione minima dell'alimentazione | m m | 0.001 | 0.001 | ||
| Max. gamma di movimento | m m | 540 | 410 | ||
| Potenza del servomotore dell'asse Z | KW | 2.2 | 2.2 | ||
|
Motore |
Motore a fusione della ruota di rottura | KW | 7.5 | 7. 5 | |
| Motore di alimentazione a asse X (servo) | KW | 2.2 | 2.2 | ||
| Motore di alimentazione ad asse Z (servo) | KW | 2.2 | 2.2 | ||
| Motore a fusione della testa (servo) | KW | 1.5 | 1. 5 | ||
| Motore della pompa dell'acqua di raffreddamento | KW | 0.75 | 0.75 | ||
| Motore a lubrificante | KW | 1/4 | 1/4 | ||
| Altri | Dimensioni della macchina (L × P × H) | m m | 2400 × 1930 × 1790 | 2400 × 1930 × 1790 | |
| G.W. (circa) | Kg | 3500 | 4000 | ||
Descrizione del prodotto:
La macchinetta da macinatura interna è un apparecchio indispensabile per le operazioni industriali che richiedono una precisione di macinatura e di finitura dei componenti.con un diametro di 200 mm,, e una gamma di dimensioni del pezzo da 50-200 mm, la macchina di rettifica interna è in grado di gestire pezzi fino a 100 kg di peso.La velocità del motore di alimentazione della rulliera può essere regolata da 50-1000 giri/min, che lo rende adatto a una varietà di applicazioni. La macchinetta per la rettifica interna è dotata anche di un impianto di rettifica interno e di un meccanismo di rettifica interno,consentire agli utilizzatori di produrre parti precise e precise.

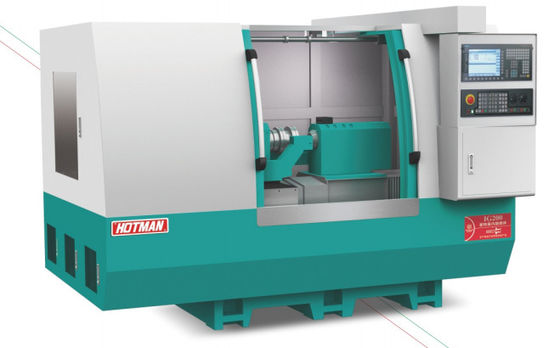

HoTMAN's Internal Grinder Machine IG200 è un meccanismo di rettifica interno di precisione progettato per l'uso professionale.Il quantitativo minimo di ordine per questo prodotto è 1 e il prezzo è 3. È confezionato in un BOX DI LEGNO e il tempo di consegna è di 60 giorni. I termini di pagamento sono T / T. La velocità del motore di alimentazione della ruota di rottura è tra 50-1000rpm e la dimensione del tavolo è di 400 mm.La velocità della rulliera è di 1400 giri al minuto, il diametro della rulliera è di 200 mm e la coppia di alimentazione del motore della rulliera è di 1,5 N.m.
La macchinetta di rettifica interna IG200 è lo strumento perfetto per chi ha bisogno di un sistema di rettifica interna affidabile e preciso.La macchina è anche estremamente resistente e offre un funzionamento agevole. È adatto a una vasta gamma di applicazioni come la macinatura, l'affinatura, la lucidatura e altro ancora. Con i suoi componenti di alta qualità e prestazioni affidabili,puoi essere sicuro di ottenere il miglior rapporto qualità-prezzo.
HoTMAN's Internal Grinder Machine IG200 è uno strumento affidabile e preciso per chi ha bisogno del miglior sistema di rettifica interna.potete essere sicuri che è di altissima qualità. L'ordine minimo è 1 e il prezzo è 3. È confezionato in un BOX DI LEGNO e il tempo di consegna è di 60 giorni. I termini di pagamento sono T / T.La velocità del motore di alimentazione della rulliera è compresa tra 50-1000 giri al minuto e la dimensione del tavolo è di 400 mmLa velocità della rulliera è di 1400 giri al minuto, il diametro della rulliera è di 200 mm e la coppia del motore di alimentazione della rulliera è di 1,5 Nm.
HoTMAN's Internal Grinder Machine IG200 è lo strumento perfetto per chi ha bisogno di un sistema di rettifica interno affidabile e preciso.La macchina è anche estremamente resistente e offre un funzionamento agevoleCon i suoi componenti di alta qualità e prestazioni affidabili, puoi essere sicuro di ottenere il miglior rapporto qualità-prezzo.
Offriamo un'assemblaggio interno di alta qualità con una macchina di rettifica interna avanzata per il sistema di rettifica interna.
Imballaggio e spedizione della macchinetta di rettifica interna:
