Dettagli:
Termini di pagamento e spedizione:
|
| Diametro della ruota di rottura: | Min 6 mm, Max 150 mm | Profondezza massima di macinazione: | 150 mm |
|---|---|---|---|
| Potenza del motore della rulliera: | 0.75kw | Velocità del motore della ruota di rottura: | 2800r/min |
| Voltaggio del motore della rulliera: | 220 V | Velocità della ruota di rottura: | 3000 giri al minuto |
| Spessore della ruota di macinazione: | 20 mm | Potenza: | 2.2KW |
| Velocità: | 2800r/min | Dimensione della tabella: | 400 mm |
| Velocità del tavolo: | 2-20m/min | Viaggi a tavola: | 300 mm |
| Voltaggio: | 220 V | Peso: | 400 kg |
| Angolo di rotazione della testa della ruota: | ±30° | Peso netto: | 1500 kg |
| Peso del pezzo da lavorare: | 100 kg | Velocità di rotazione del pezzo: | 50 giri al minuto |
| Potenza del motore da tavolo: | 0.75kw | Motore della ruota di rottura: | 7.5kw |
| Potenza del motore della testa di ruota: | 2.2KW | Frequenza: | 50 Hz |
| Fonte di alimentazione: | elettrico | Dimensione del pezzo in lavorazione: | 50-200 mm |
| Taper della coda: | MT-3 | Dimensione: | 1300*1300*1700 mm |
| Evidenziare: | Grinder interno di piccolo diametro interno,Smalcatore interno per pezzi di lavorazione di varie dimensioni,Grinder interno di diametro minimo 6 mm |
||

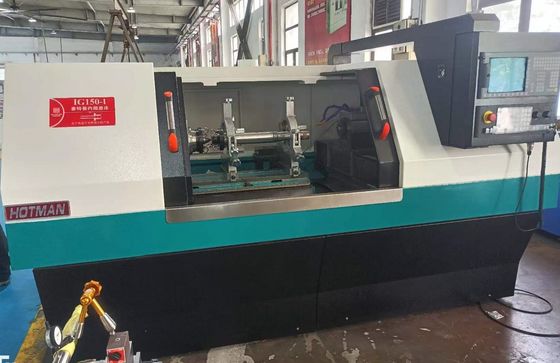

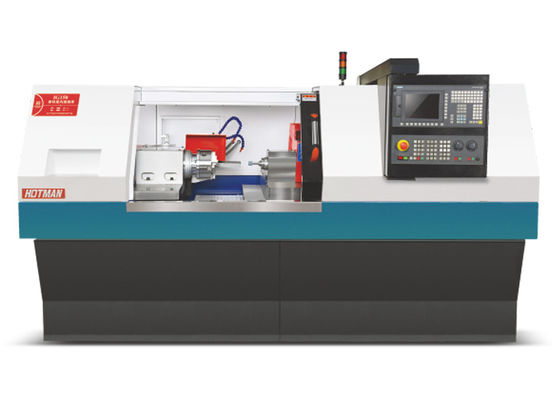

Smallatrice interna per piccoli diametri interni di almeno 6 mm, applicabile a pezzi di varie dimensioni
Precisione della macchina utensile:
Elenco di prove di precisione delle macchine utensili (inclusi)
Dopo la rettifica (rettifica) con la rettificatrice differenziale di Hotman, devono essere soddisfatti i seguenti requisiti: (per materiali diversi devono essere utilizzate rettificatrici diverse)
| - No, no, no, no. | Modello | Pezzo di lavoro | Rondità | Roverezza |
| 1. | IC150 | Campione standard | ≤ 0,002 mm | ≤Ra0.25 |
Nota: rottura grezza (in genere 0,02 ~ 0,05 mm); rottura fine (in genere 0,005 ~ 0,015 mm)
Il corpo e i componenti sono fusi da ghisa di alta qualità FC30 di Milhanna.Le dimensioni di precisione possono essere fino a micron, per assicurare un'alta precisione degli equipaggiamenti e dei componenti di base.
I binari di guida della macchina e le viti a sfera di precisione sono continuamente lubrificati da un sistema di lubrificazione automatico per garantire una maggiore durata e precisione.Il sistema di raffreddamento è separato dal corpo per eliminare le vibrazioni e la dissipazione del calore favorevole.

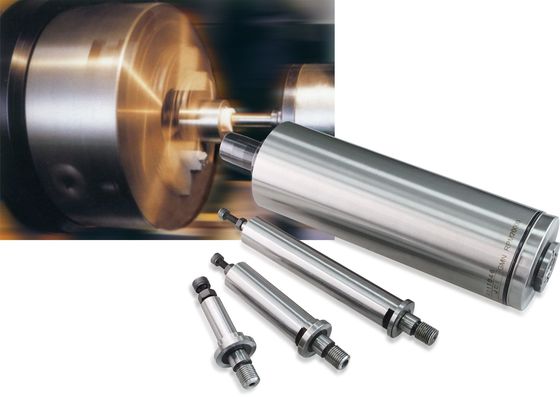

Il fusibile della ruota di rottura adotta la struttura del manico del cuscinetto del fusibile ad alta precisione FAG, senza lubrificazione separata, manutenzione semplice, privo di contatto metallo-metallo,il fusolio della rotaia di rottura ha le caratteristiche di elevata rigidità e precisionePer la macinazione speciale del pezzo, spindle motorizzato opzionale, con funzione di aumento della velocità lineare.
Equipaggiato con il sistema automatico di macinazione Siemens 828D CNC e sviluppo secondario, dialogo uomo-macchina, con molte attrezzature opzionali.
Il sistema di alimentazione di macinatura è composto da una V e da un binario piatto di una pala di precisione artigianale, con sistema di lubrificazione automatico e una vite a sfera di precisione di macinatura di livello C3,che può ottenere un movimento liscio, eccellente precisione di posizionamento ripetuta e lunga durata della pista.
La configurazione standard del mandrino della rulliera è di quattro cuscinetti posteriori e due posteriori.con una capacità di accumulo di calcio superiore a 50 kPa,, elevata rigidità dinamica, buona resistenza alle vibrazioni, elevata efficienza di macinazione e buona qualità della superficie di macinazione.fino a 3500 giri al minuto e 60 m/s.
Sistema di controllo numerico Siemens come configurazione standard, dopo sviluppo secondario, interfaccia di funzionamento tutta cinese, facile da usare.il sistema CNC e il sistema di guida hanno una migliore compatibilità,al contempo con la funzione di compensazione automatica e di riparazione,per garantire la stabilità e la precisione dell'alimentazione e della macinazione.
Specifica tecnica:
| Progetto | Unità | Modello:IG150 | |
| Diametro di rotazione massimo della tavola | mm | 0-150 |
Distanza massima tra | mm | 600 | |
| Diametro massimo di macinatura | mm | 320 | |
| Carico massimo tra due cuori parietali | Kg (b) | 60 (lavoratori)/20 (solo lavoratori) | |
| Dimensioni della rulliera (diametro × larghezza × apertura) | mm | 455×38(32-50) ×127 | |
| Velocità della rulliera | rpm | 1650 | |
| Velocità lineare massima della rulliera | m/s | 40 ((rottura ad alta velocità fino a 65) | |
| Altri prodotti della voce 8528 | mm | Tipo automatico | |
| Angolo di alimentazione | Deg | 90 |
| Corso di alimentazione | mm | 250 | |
| Asse X velocità di movimento veloce | m/min | 6 | |
| Alimentazione minima dell'asse X | mm | 0.001 | |
Cornice della testa | Velocità del mandrino | rpm | 50 a 500 |
| Forma a fusione | di larghezza uguale o superiore a 50 mm | ||
| Specifica del pollice | MT-4 | ||
Sedile posteriore | Distanza telescopica automatica | mm | 40 |
| Specifica del pollice | MT-4 | ||
tavolo da lavoro | Asse Z velocità di movimento veloce | m/min | 8 |
| Alimentazione minima dell'asse z | mm | 0.001 | |
| Viaggio massimo | mm | 550 | |
| Angolo di rotazione | Deg | + 6/-9 | |
| Motore a fusione della ruota di rottura | KW | 3.75/5.5 |
| Motore di alimentazione a asse X (servo) | KW | 2.2 | |
| Motore di alimentazione ad asse Z (servo) | KW | 2.2 | |
| Motore a fusione del telaio della testa | KW | 0.75 | |
| Motore della pompa di raffreddamento | KW | 0.75 | |
| Motore ad olio lubrificante | KW | 0.25*2 | |
| Motore della pompa dell'olio di coda | KW | 0.75 | |
| Peso netto della macchina | Kg | 3300 |
| Peso lordo della macchina | Kg | 3500 | |
| Dimensioni del pacchetto (lunghezza * larghezza * altezza) | mm | 2800*2000*2000 | |
