Macchina di rettifica interna a fusoli multipli opzionale CNC per pezzi corti e lunghi, macchina di rettifica interna

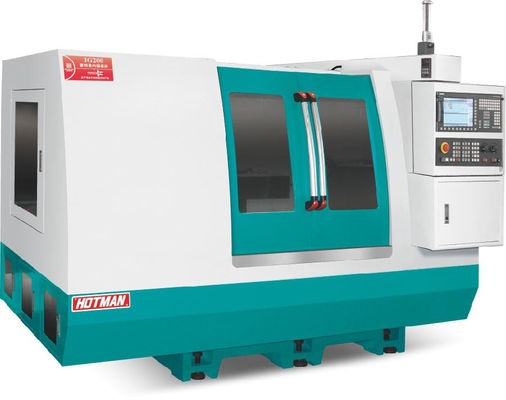

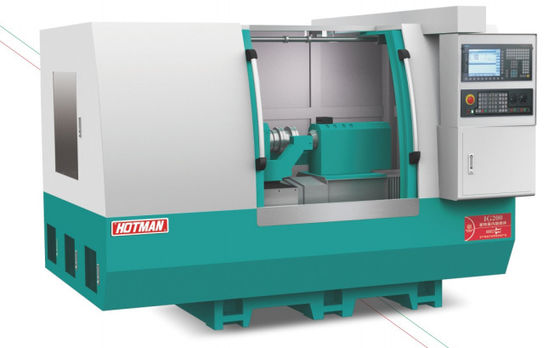

Grinder interno CNC ad alta precisione IG200

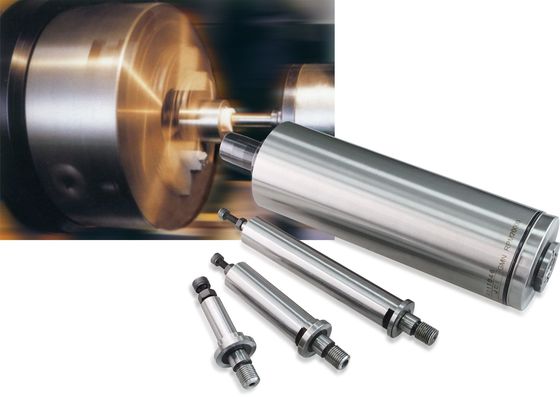

Il mandrino della rotaia di rettifica adotta un mandrino elettrico con le caratteristiche di alta velocità, alta precisione, alta rigidità, bassa vibrazione, basso rumore e basso aumento della temperatura.Il sistema di azionamento è raffreddato da un sistema di raffreddamento ad acqua per garantire che la testa della ruota di rottura funzioni sempre in uno stato termicamente stabile, rendendo la macinazione più stabile e raddoppiando l'efficienza di lavoro.per pezzi di lavorazione con cerchi interni profondi, un fusione integrata può essere personalizzata per ottenere la fresatura di precisione.

Un sistema di lubrificazione automatico centralizzato lubrifica continuamente le guide lineari e le viti a sfera della macchina, garantendo una durata di vita più lunga e un'elevata precisione.Il sistema di raffreddamento è separato dal corpo della macchina, che elimina le vibrazioni e aiuta la radiazione termica.

Si utilizza il sistema CNC Siemens 828D.

• Il programma di macinazione viene creato automaticamente attraverso l'interfaccia user-friendly, utilizzando gli strumenti di programmazione grafica shopmill / shopturn, senza bisogno di specifici codici G (opzionale).
• Niente batterie o ventilatori di raffreddamento e nessuna batteria di memoria per il motor coder.
• Connettore Ethernet. Nessun limite di capacità USB (in linea) e scheda CF. I programmi in scheda USB e CF possono essere modificati a volontà. Monitoraggio dei processi in linea. E i dati possono essere salvati per sempre.
• Processo di visualizzazione con animazione.
• Esistono vari tipi di funzioni opzionali, tra cui misurazione automatica della superficie finale, misurazione automatica del diametro interno, scorta idraulica, sistema di carico e scarico automatico altamente integrato,e così via..
• - mantenere elevata precisione e stabilità per l'alimentazione e la macinazione.

L'asse di alimentazione adotta una progettazione di guida lineare ad alta precisione per carico, in grado di sopportare carichi in tutte le direzioni,evidenzia le caratteristiche di basso coefficiente di attrito ed elimina gli spazi di movimento, che fornisce una garanzia pratica per il raggiungimento di una precisione di programmazione di 0,001 mm; le viti a sfera di alta qualità hanno un'eccellente protezione per la precisione.

1.Adatto per pezzi di ricambio di grandi dimensioni:

Software di struttura/grafica ad alta rigidità

2.Alta rigidità:

Progettazione ad alta rigidità del letto e del telaio della rulliera, del telaio della testa del pezzo da lavorare, del meccanismo di alimentazione, ecc., per prodotti di grandi dimensioni, più ammissibili e di alta durezza per fornire il supporto del processo.

3.Alta efficienza:

Per l'elaborazione di prodotti con aperture diverse è possibile selezionare diversi mandrini di rettifica.La macina ceramica CBN può essere utilizzata per la macinazione efficiente, e Mabos strumento di misura del diametro interno può essere utilizzato per la misurazione del diametro interno online.

4.Alta stabilità:

Le parti chiave della macchina utensile sono selezionate da marchi internazionali di punta per garantire l'affidabilità e la precisione della stabilità della macchina utensile nel ciclo di vita.

5.Alta comodità:

La progettazione grafica del software consente all'operatore di inserire i parametri attraverso un'interfaccia user-friendly per generare rapidamente procedure correlate per la macinazione del pezzo di lavoro, l'addresso della ruota di macinazione,misurazione online, ecc.

6- Sicurezza elevata:

Protezione completamente chiusa della macchina e finestra di osservazione avanzata in vetro rinforzato, fermata di emergenza, una chiave indietro, progettazione di serratura di porta di sicurezza per gli operatori per fornire sicurezza.

Intervallo di macinazione del diametro interno:Ø6~200 mm

profondità massima del foro di macinatura:170 mm

Strato massimo del tavolo500 mm

Velocità del mandrino della rulliera:0~32000 giri/min

Risoluzione minima dell'alimento per l'asse X/Z:0. 001 mm
