| Diametro della ruota di rottura: | 400 mm | Lunghezza di macinatura: | 550 mm |
|---|---|---|---|
| Marca del motore della ruota di rottura: | Siemens | Grado di isolamento del motore della mola: | F |
| Tipo: | Macchine per la rettifica dell'albero a camme | Corrente del motore della rulliera: | 13A |
| Frequenza del motore della ruota di rottura: | 50 Hz | Modello del motore della ruota di rottura: | 1LE1001-1CB23-4AB4 |
| Potenza del motore della rulliera: | 7.5KW | Livello di protezione del motore della mola: | Protezione IP54 |
| Senso di rotazione del motore della mola: | CW/CCW | Velocità del motore della ruota di rottura: | 1420 giri al minuto |
| Voltaggio del motore della rulliera: | 380 V | Velocità della ruota di rottura: | 1400 giri al minuto |
| Larghezza della ruota di macinazione: | 50 mm | ||
| Evidenziare: | Macchine per la rettifica dell'albero a camme di motociclette,Macchine per la rettifica a pompa |
||

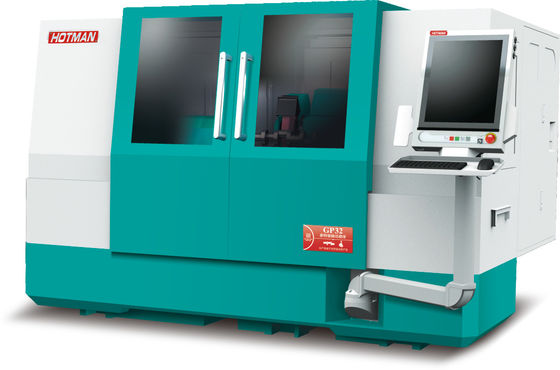

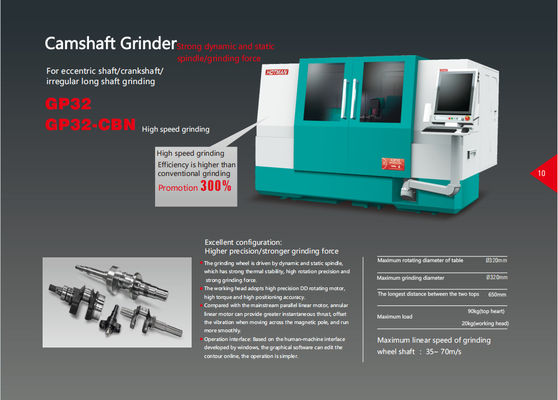

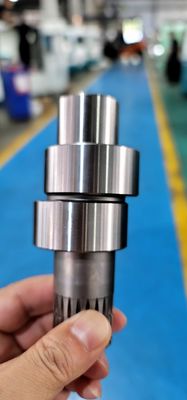

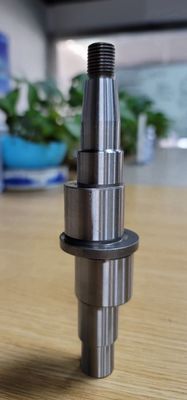

Macchina per la rettifica a camma in lega dura GP32-CBN
1Struttura di letto ultra-rigida.
2- Griglia circolare Renishaw integrata con precisione ultra elevata e testa di pezzo rigida a trazione diretta.
3. spindle di macinatura dinamica e statica di alta precisione di design svizzero.
4Guida lineare a asse X con struttura a rulli autocircolatori ad alta capacità portante.
5. Giappone C2 precisione tavola a vite a sfera.
6La testa della rulliera (asse X) utilizza il motore lineare cilindrico unico di Anka.
7Heidenhain ha una reticolazione di 50 nm.
8. telaio di testa di pezzo di precisione a doppio uso fisso/rotante, dotato di funzione di flottazione.
9- Sedile posteriore ad alta rigidità.
10Configurazione delle opzioni flessibili
Descrizione del dispositivo:
1. Il corpo e i componenti sono fusi da ferro fuso di alta qualità FC30 di Milhanna, che è trattato termicamente artificalmente normalizzato e poi trattato da invecchiamento naturale.MITSUI SEIKI, TOSHIBA, ELB e altre attrezzature di livello mondiale una volta la lavorazione di chiusura. dimensioni di precisione può essere fino a livello di micron, per garantire alta precisione attrezzature componenti di base.
2Equipaggiato con il sistema automatico di macinazione Siemens 828D CNC e con un secondo sviluppo, il dialogo uomo-macchina, con molte attrezzature opzionali tra cui scegliere,compresi i dispositivi di rottura per fori interni, dispositivo di misurazione automatico della estremità, dispositivo di misurazione automatico del diametro esterno, ecc.
3. Il sistema di alimentazione di macinatura è composto da una V e da un binario piatto di pala di precisione artigianale, con sistema di lubrificazione automatico e vite a sfera di macinatura di precisione di livello C3,che può ottenere un movimento liscio, eccellente precisione di posizionamento ripetuta e lunga durata della pista.
4La configurazione standard del mandrino della rulliera è di quattro cuscinetti posteriori e due posteriori.con una capacità di accumulo di calcio superiore a 50 kPa,, elevata rigidità dinamica, buona resistenza alle vibrazioni, elevata efficienza di macinazione e buona qualità della superficie di macinazione.fino a 3500 giri al minuto e 60 m/s.
5Il sedile posteriore è progettato per essere rigido e robusto.La forza di sollevamento del cilindro scorrevole può essere facilmente modificata da manopole di regolazione sul retro- accessori speciali sedile di coda a pressione di olio con pedale per facilitare lo scarico delle parti di lavoro.
6Sistema di controllo numerico Siemens come configurazione standard, dopo sviluppo secondario, interfaccia di funzionamento tutta cinese, facile da usare.il sistema CNC dell'attrezzatura e il sistema di azionamento hanno una migliore compatibilità, contemporaneamente con la funzione di riparazione automatica della sabbia e di compensazione automatica, per garantire la stabilità e la precisione dell'alimentazione e della macinatura.
Specifiche tecniche dettagliate e funzioni strutturali delle macchine utensili:
| Progetto | parametro |
| Portata del lavoro | |
| Altezza centrale | 210 mm |
| Diametro massimo di rotazione | Φ400 mm |
| Diametro massimo di macinatura | Φ550 mm |
| Lunghezza di macinatura tra due parti superiori | 550 mm |
| Rotazione del tavolo (tipo 600) | +6°/-9° |
| Portamento massimo tra due vertici | 60 kg |
| supporto per la rulliera | |
| Intervallo angolare rotabile (manuale) | ± 15° |
| Tipo di mandrino della rulliera |
L'albero principale della rulliera dinamica e statica (standard con raffreddamento a olio) |
| Intervallo di velocità dello spinello della rulliera | 1650/1850/2100 giri al minuto |
|
Dimensioni standard della ruota di rettifica (φ×W×B) |
Φ450×20-50×127 mm |
|
Dimensione speciale della rulliera (φ×W×B) |
Φ510×15-50×203 mm |
|
Potenza del motore del mandrino della rulliera |
30,75 kW/5,5 kW |
|
Velocità lineare massima della rulliera |
45 m/s |
|
Modalità di raffreddamento dello spinello della rulliera |
raffreddamento a olio |
| Cornice della testa a trazione diretta del pezzo da lavorare | |
|
Regolazione della velocità senza passaggio |
0-600 giri al minuto |
| Conicità del buco del fuso | MT-4 |
| Modello di manica dell'adattatore per utensili | MT-4 |
|
Intervallo di angolo di rotazione del telaio della testa del pezzo da lavorare |
+15°/-15° |
|
Carico massimo della pinza (con utensili) |
150Nm |
|
Potenza del motore sincrono a magnete permanente (S1-100%/KW) |
3 kW |
|
Torsione nominale di uscita continua (S1-100%/A) |
47.8Nm |
| Marca dell'encoder | Renishaw |
| Modalità di raffreddamento dello spinello | raffreddamento ad acqua |
|
Accuratezza di posizionamento ripetuta della rotazione del telaio della testa |
± 2 secondi di arco |
| Ranout del foro conico della fine dell'albero | ≤ 0.001 |
| Sfoglio della faccia finale dello spinello | ≤ 0.002 |
| rigidità assiale (N/um) | ≥ 500 |
| Rigidità radiale (N/um) | ≥ 400 |
| Modalità di movimento del telaio | Standard di galleggiamento manuale |
| Sedile posteriore | |
| Diametro della manica | Φ50 mm |
| Stratto di manica | 40 mm |
| Conico di Morse | MT-4 |
| Modalità di movimento della coda | Standard di galleggiamento manuale |
| alimentazione del supporto per ruote -asse X (motore lineare) | |
| Corso massimo dell'asse X | 300 mm |
| Spinta massima del motore lineare dell'asse X | 1660-3060N |
| Accelerazione del motore lineare dell'asse X | ≤ 0,2 G |
| Velocità massima di alimentazione sull'asse X | 15 m/min |
|
Immissione minima di HPG (ruota manuale elettronica) |
0.0001 mm |
| Alimenti minimi programmabili | 0.0001 mm |
|
Risoluzione minima del righello Heideham per la griglia incrementale |
0.0001 mm |
| Accuratezza del posizionamento dell'alimentazione sull'asse X | ≤ 0,0016 mm |
|
Accuratezza del posizionamento ripetuto dell'alimentazione dell'asse X |
≤ 0,0014 mm |
| Progetto | parametro |
|
Asse Z dell'alimentazione della tavola (servomotore) |
|
| Corsa dell'asse Z (tipo 600) | 750 mm |
| Potenza del servomotore dell'asse Z | 2.2KW |
| Velocità massima di alimentazione dell'asse Z | 8 m/min |
|
Incremento minimo della ruota elettronica HPG |
0.0001 mm |
| Alimenti minimi programmabili | 0.0001 mm |
|
Risoluzione minima della linea Heideham incrementale (facoltativo) |
0.0005 mm |
| Sistema di controllo | |
| Sistema di controllo numerico | Renio di sodio |
| software | Interfaccia grafica interattiva |
| Schermata | 10Display a colori TFT da 0,4 pollici |
| tastiera | Tastiera completa |
| memoria | 3 Gb |
| Numero di assi di comando |
Possono essere controllati fino a 7 assi |
| interfaccia | USB/RS232 |
| Macchine utensili elettriche | |
| Fornitore di alimentazione standard a 3 fasi | 380V 3ph 20Hz |
| Tensione del circuito di controllo | 110vAC/24vDC. |
| Intervallo di deviazione della tensione di ingresso | +/-10% |
|
Consumo di potenza a pieno carico (motore principale) |
36 KVA |
| Alimentazione pneumatica | |
| Pressione di ingresso | 5.5 bar |
| Flusso richiesto | 40-50L/min |
| Norma sulla fonte d'aria | BS ISO 8573-1:2001 |
| Parametro ambientale | |
| Rumore standard della macchina | < 75 dB (A) |
| Temperatura ambiente | 0-40°C |
| Umidità ambientale | ≤ 75% |
| Altri | |
| Dimensione dell'impronta | 3800×3200mm×2195 |
| Altezza | 2170 mm |
| Peso netto | 5440 kg |
