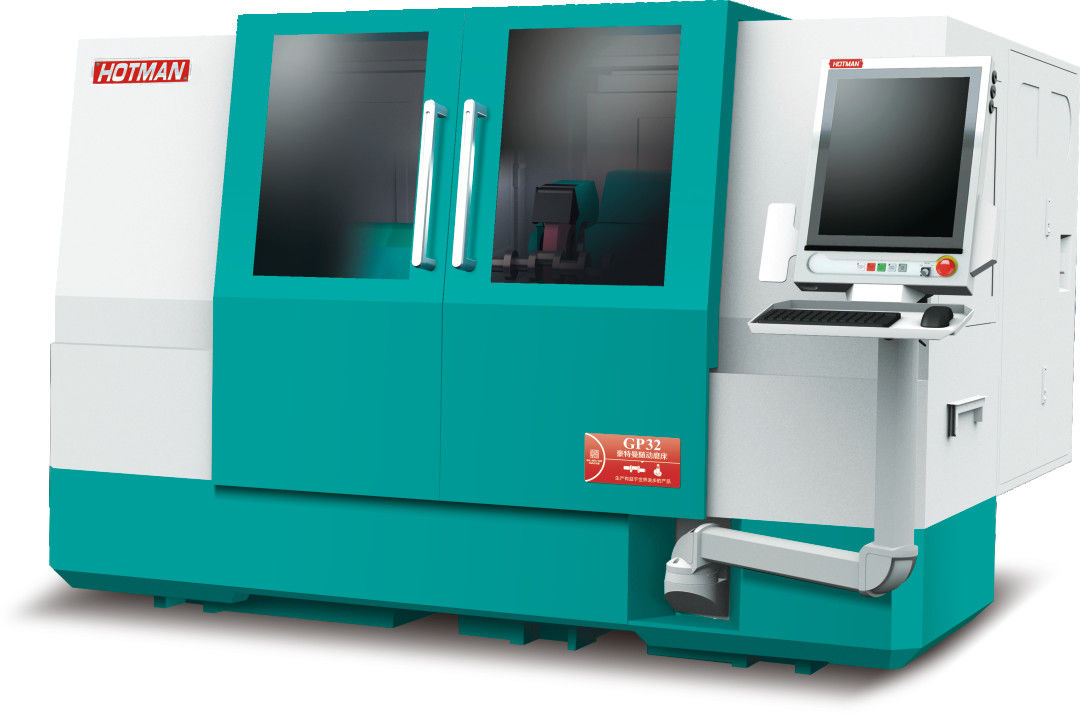

Macchina per la rettifica del ciglio a cilindrata CNC GP32-CBN con diametro di ruota 400 mm

Grande immagine : Macchina per la rettifica del ciglio a cilindrata CNC GP32-CBN con diametro di ruota 400 mm

Dettagli:

Luogo di origine:	CINESE
Marca:	HOTMAN
Certificazione:	CE
Numero di modello:	GP32-CBN

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Prezzo:	USD1-600000/SET
Imballaggi particolari:	Fabbricazione a base di legno
Tempi di consegna:	70days
Termini di pagamento:	T/T,
Capacità di alimentazione:	10/SET/MESE

Contatto

Descrizione di prodotto dettagliata

Grinding Wheel Diameter:	400mm	Grinding length:	550mm
Grinding Wheel Motor Brand:	Siemens	Grinding Wheel Motor Insulation Grade:	F
Type:	Camshaft Grinding Machine	Grinding Wheel Motor Current:	13A
Grinding Wheel Motor Frequency:	50Hz	Grinding Wheel Motor Model:	1LE1001-1CB23-4AB4
Grinding Wheel Motor Power:	7.5kw	Grinding Wheel Motor Protection Level:	IP54
Grinding Wheel Motor Rotating Direction:	CW/CCW	Grinding Wheel Motor Speed:	1420rpm
Grinding Wheel Motor Voltage:	380V	Grinding Wheel Speed:	1400rpm
Grinding Wheel Width:	50mm
Evidenziare:	Macchine per la rettifica dell'albero a camme di motociclette , Macchine per la rettifica a pompa

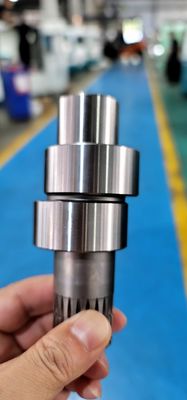

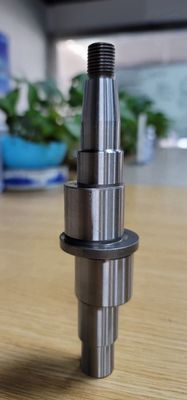

Rettificatrice CNC per camme, rettificatrice per alberi a camme GP32-CBN per motori diesel in lega dura, motociclette, alberi a camme per pompe

Caratteristiche principali

Struttura del letto ultra-rigida per una stabilità superiore
Griglia circolare Renishaw integrata per un'altissima precisione
Mandrino per mola dinamico e statico di alta precisione di design svizzero
Guida lineare asse X con struttura a rulli a ricircolo automatico
Tavola di azionamento a vite a sfera di precisione Japan C2
Esclusivo motore lineare cilindrico per la testa della mola (asse X)
Feedback scala a griglia Heidenhain 50 nm
Telaio della testa del pezzo di precisione a doppio scopo fisso/rotante con flottazione ad aria
Contropunta a flottazione ad aria ad alta rigidità
Opzioni di configurazione flessibili disponibili

Specifiche tecniche

Dimensioni e capacità della macchina

Altezza centro	210mm
Diametro massimo di rotazione	Φ400mm
Diametro massimo di rettifica	Φ550mm
Lunghezza di rettifica tra due punte	550mm
Portata massima tra due punte	60kg

Specifiche della mola

Dimensione standard della mola (φ×W×B)	Φ450×20-50×127mm
Dimensione speciale della mola (φ×W×B)	Φ510×15-50×203mm
Potenza motore mandrino mola	3.75KW/5.5KW
Velocità lineare massima della mola	45m/s

Componenti principali

Il corpo e i componenti sono fusi in ghisa di alta qualità Milhanna FC30, che subisce un trattamento termico di normalizzazione artificiale e invecchiamento naturale. I componenti sono lavorati con attrezzature di livello mondiale tra cui YASDA, MITSUI SEIKI, TOSHIBA ed ELB con una precisione fino al livello di micron.

Dotato di sistema di rettifica automatica CNC Siemens 828D con sviluppo secondario per un funzionamento intuitivo. L'attrezzatura opzionale include un dispositivo di rettifica del foro interno, un dispositivo di misurazione automatica dell'estremità e un dispositivo di misurazione automatica del diametro esterno.

Il sistema di avanzamento della rettifica è dotato di guide a V e piatte di precisione realizzate a mano con sistema di lubrificazione automatica e vite a sfera di rettifica di precisione di livello C3 per un movimento fluido e un'eccellente precisione di posizionamento ripetuta.

Attributi tecnici

Diametro mola	400mm
Lunghezza di rettifica	550mm
Marca motore mola	Siemens
Potenza motore mola	7.5kw
Tensione motore mola	380V
Velocità mola	1400rpm
Larghezza mola	50mm

Specifiche aggiuntive

Dimensioni dell'ingombro	3800×3200mm×2195
Altezza	2170mm
Peso netto	5440kg
Rumore macchina standard	＜75dB(A)
Intervallo di temperatura ambiente	0-40℃
Umidità ambiente	≤75％
