Macchina di rettifica interna ad alta precisione per l'acciaio in lega indurito, diametro massimo di 300 mm, alimentazione minima di rettifica 0,001 mm

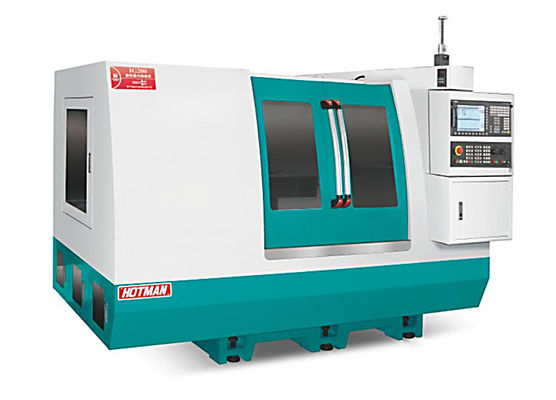

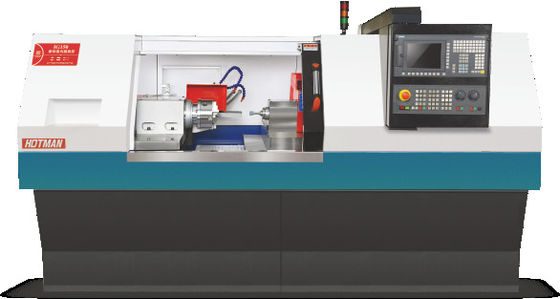

Rettificatrice interna CNC di alta precisione - IG-300

Descrizione del dispositivo:

1. Il corpo e i componenti sono fusi in ghisa di alta qualità Milhanna FC30, sottoposta a trattamento termico di normalizzazione artificiale e successivamente ad invecchiamento naturale. I componenti sono lavorati da YASDA, MITSUI SEIKI, TOSHIBA, ELB e altre apparecchiature di livello mondiale con una sola lavorazione di bloccaggio. La precisione dimensionale può arrivare al livello del micron, per garantire componenti di base di apparecchiature di alta precisione.


2. Le guide della macchina e le viti a sfera di precisione sono lubrificate continuamente da un sistema di lubrificazione automatico per garantire una maggiore durata e precisione. Il sistema di raffreddamento è separato dal corpo per eliminare le vibrazioni e favorire la dissipazione del calore.

3. Dotata di sistema di rettifica automatica CNC Siemens 828D e sviluppo secondario, funzionamento intuitivo con dialogo uomo-macchina, con molti equipaggiamenti opzionali tra cui scegliere, tra cui dispositivo di rettifica del foro interno, dispositivo di misurazione automatica della fine, dispositivo di misurazione automatica del diametro esterno, ecc.

4. Il sistema di avanzamento della rettifica è composto da una guida a V e una guida piana di precisione artigianale, con sistema di lubrificazione automatico e vite a sfera di rettifica di precisione di livello C3, che può raggiungere un movimento fluido, un'eccellente precisione di posizionamento ripetuto e una lunga durata della guida.

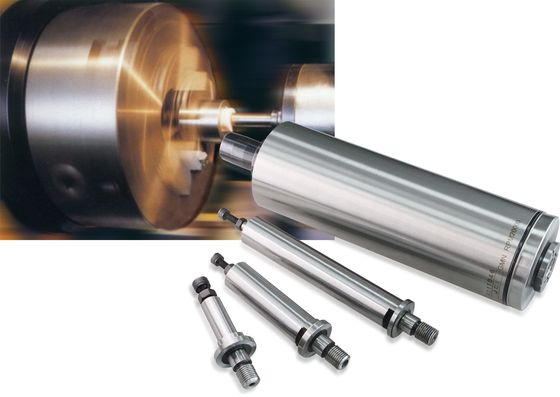

5. La configurazione standard del mandrino della mola è una struttura a quattro cuscinetti posteriori e due cuscinetti posteriori. È possibile selezionare anche un mandrino a pressione dinamica e statica di alta precisione, che presenta le caratteristiche di alta precisione di rotazione, elevata rigidità dinamica, buona resistenza alle vibrazioni, alta efficienza di rettifica e buona qualità della superficie di rettifica. Per la rettifica di pezzi speciali, la velocità della mola può essere regolata, fino a 3500 RPM e 60 m/s.


6. Il cannotto di contropunta è progettato per essere sia rigido che robusto. Un cilindro scorrevole in acciaio legato temprato incastonato nel corpo in ghisa è progettato per trasportare il nucleo superiore MT4. La forza di sollevamento del cilindro scorrevole può essere facilmente modificata tramite manopole di regolazione nella parte posteriore. Contropunta a pressione dell'olio con accessori speciali con un pedale per facilitare lo scarico dei pezzi.

7. Sistema di controllo numerico Siemens come configurazione standard, dopo lo sviluppo secondario, tutta l'interfaccia operativa in cinese, facile da usare. Dotato di servomotore Siemens ad alte prestazioni, il sistema CNC e il sistema di azionamento dell'apparecchiatura hanno una migliore compatibilità, allo stesso tempo con la funzione di riparazione automatica della sabbia e di compensazione automatica, per garantire la stabilità e la precisione dell'alimentazione e della rettifica.

Specifiche tecniche:
