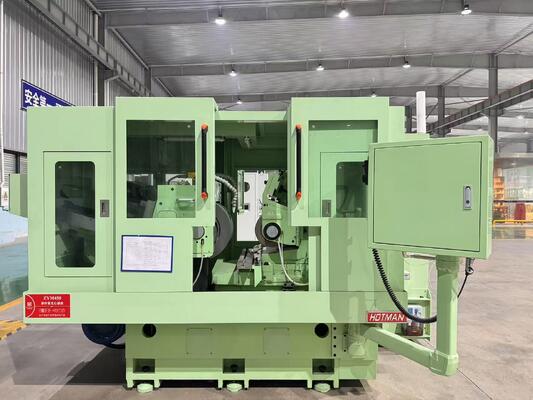

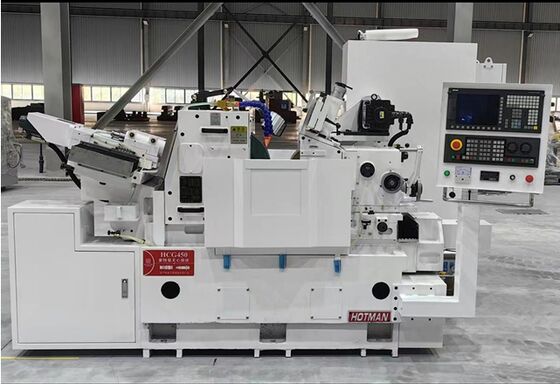

Macchina di rettifica senza centro CNC ad alta precisione con alta potenza senza attrito senza manutenzione fusi statici idraulici

Rettificatrice Interna Senza Centro Idraulica Statica Dinamica Stabile FX-18CNC

Descrizione del dispositivo:

1. Il corpo e i componenti sono fusi in ghisa di alta qualità Milhanna FC30, sottoposta a trattamento termico di normalizzazione artificiale e successivamente a invecchiamento naturale. I componenti sono lavorati da YASDA, MITSUI SEIKI, TOSHIBA, ELB e altre attrezzature di livello mondiale con una sola lavorazione di bloccaggio. La precisione dimensionale può arrivare al livello del micron, per garantire componenti di base dell'attrezzatura ad alta precisione.

2. Il mandrino adotta un mandrino a supporto anteriore a doppia pressione statica di sviluppo proprio con attrito puro del liquido, bassa resistenza all'attrito, basso consumo energetico ed elevata efficienza di trasmissione; durante il normale funzionamento e gli avviamenti frequenti, non si verifica usura causata dal contatto diretto tra i metalli e la precisione viene mantenuta, la durata è lunga; poiché il galleggiamento dell'albero è ottenuto dalla pressione dell'olio esterno, ha un'elevata capacità di carico sotto varie velocità di movimento relative e le variazioni di velocità hanno un impatto minimo sulla rigidità del film d'olio; lo strato di olio lubrificante ha buone prestazioni antivibranti e l'albero funziona senza problemi; il film d'olio ha la funzione di compensare gli errori, il che può ridurre l'impatto degli errori causati tra l'albero e il cuscinetto stesso, e la precisione di rotazione dell'albero è elevata.

3. Il mandrino della mola di regolazione utilizza un servomotore del marchio Delta, con velocità variabili liberamente comprese tra 0-250 giri/min (controllo digitale), e la velocità lineare ottimale e costante può essere mantenuta anche quando il diametro della mola di regolazione cambia a causa dell'usura, offrendo la migliore qualità di rettifica.

Il servomotore è montato in modo intelligente nel supporto della mola di regolazione e aziona il mandrino direttamente tramite cinghie sincrone, con lo stesso angolo di inclinazione della mola di regolazione, per mantenere le due cinghie parallele per tutto il tempo, il che può evitare perdite di inerzia e altri inconvenienti causati dal vecchio sistema di trasferimento a catena. Non è necessario cambiare spesso catene o molle come prima.

4. L'olio di circolazione di lubrificazione automatica del mandrino (olio per mandrino di alta qualità 10#) e il dispositivo di ravvivatura idraulica provengono dalla stessa pompa dell'olio, con un serbatoio dell'olio esterno, che facilita la pulizia e il cambio dell'olio. L'olio di circolazione del mandrino viene filtrato da due dispositivi di filtraggio dell'olio e dotato di un regolatore di pressione per garantire la durata del mandrino. Il raffreddamento adotta un sistema di raffreddamento a doppio circuito per garantire la temperatura costante dell'olio del mandrino.

5. Adotta una struttura di guida a doppia guida piatta, con scorrimento su guida piatta larga 90 mm, la piastra inferiore è progettata con una scanalatura di riempimento dell'olio curva, un canale di ritorno del lubrificante è impostato tra le superfici della guida e la slitta di avanzamento è rivestita con colla resistente all'usura, che riduce notevolmente il coefficiente di attrito. Riduce notevolmente l'usura della superficie della guida, aumenta la velocità di avanzamento, migliora la rigidità di contatto, facilita la sostituzione della gomma resistente all'usura per l'usura successiva e aumenta la durata. Le superfici della guida piatta sono tutte sottoposte a trattamento termico ad alta frequenza per migliorare la resistenza all'usura.

6. I circuiti elettrici complessivi utilizzano il sistema elettrico della società giapponese Fuji, con buone operazioni e un bell'aspetto. L'armadio elettrico più grande e più alto è comodo per il funzionamento e l'irradiazione del calore.

7. Il software CNC è ulteriormente sviluppato da Hotman e l'HMI (Human Machine Interface) interattiva è facile da imparare e utilizzare. Dotato di un nuovissimo servomotore, avanzamento della mola come un asse e ravvivatura della forma CNC come un secondo asse. C'è una buona compatibilità tra il servomotore e l'asse e l'avanzamento della mola è preciso.

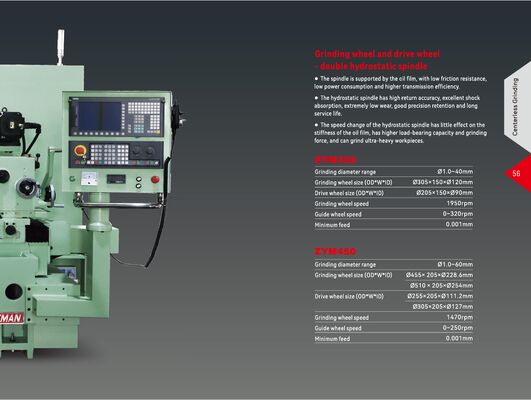

Specifiche Hotman (la mola dipende dal materiale del pezzo)
