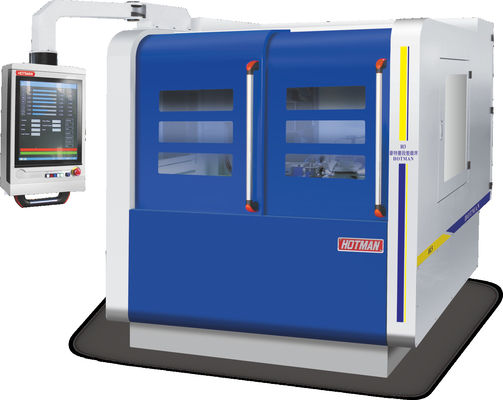

Macchina di rettifica step down 0,05-20 mm di diametro Precision Surface Grinder

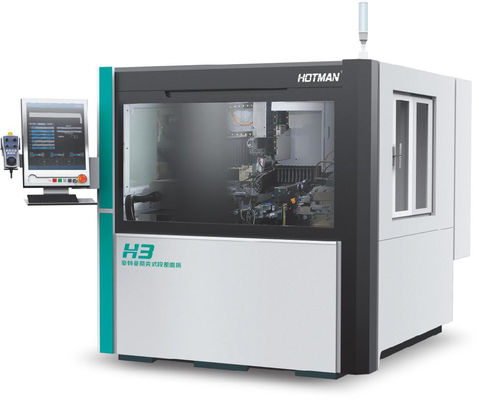

Scendi giù macchine di rettifica H3

Descrizione del dispositivo:

1Il corpo e i componenti della Step Down Grinding Machine sono fusi da ferro fuso di alta qualità FC30 di Milhanna, che viene trattato con calore artificiale normalizzato e quindi trattato con invecchiamento naturale.I componenti sono elaborati da YASDA, MITSUI SEIKI, TOSHIBA, ELB e altre attrezzature di livello mondiale una volta la lavorazione di pinzazione.


2I binari di guida della macchina e le viti a sfera di precisione sono continuamente lubrificati da un sistema di lubrificazione automatico per garantire una durata di servizio e una precisione più lunghe.Il sistema di raffreddamento è separato dal corpo per eliminare le vibrazioni e la dissipazione del calore favorevole.

3Equipaggiato con il sistema automatico di macinazione Siemens 828D CNC e con un'operazione di sviluppo secondario, dialogo uomo-macchina, con molte attrezzature opzionali tra cui scegliere,compresi i dispositivi di rottura per fori interni, dispositivo di misurazione automatico della estremità, dispositivo di misurazione automatico del diametro esterno, ecc.

4. Il sistema di alimentazione di macinatura è composto da una V e da un binario piatto di pala di precisione artigianale, con sistema di lubrificazione automatico e vite a sfera di macinatura di precisione di livello C3,che può ottenere un movimento liscio, eccellente precisione di posizionamento ripetuta e lunga durata della pista.

5La configurazione standard del mandrino della rulliera è di quattro cuscinetti posteriori e due posteriori.con una capacità di accumulo di calcio superiore a 50 kPa,, elevata rigidità dinamica, buona resistenza alle vibrazioni, elevata efficienza di macinazione e buona qualità della superficie di macinazione.fino a 3500 giri al minuto e 60 m/s.


6Il sedile posteriore è progettato per essere rigido e robusto.La forza di sollevamento del cilindro scorrevole può essere facilmente modificata da manopole di regolazione sul retro- accessori speciali sedile di coda a pressione di olio con pedale per facilitare lo scarico delle parti di lavoro.

7Sistema di controllo numerico Siemens come configurazione standard, dopo sviluppo secondario, interfaccia di funzionamento tutta cinese, facile da usare.il sistema CNC dell'attrezzatura e il sistema di azionamento hanno una migliore compatibilità, contemporaneamente con la funzione di riparazione automatica della sabbia e di compensazione automatica, per garantire la stabilità e la precisione dell'alimentazione e della macinatura.

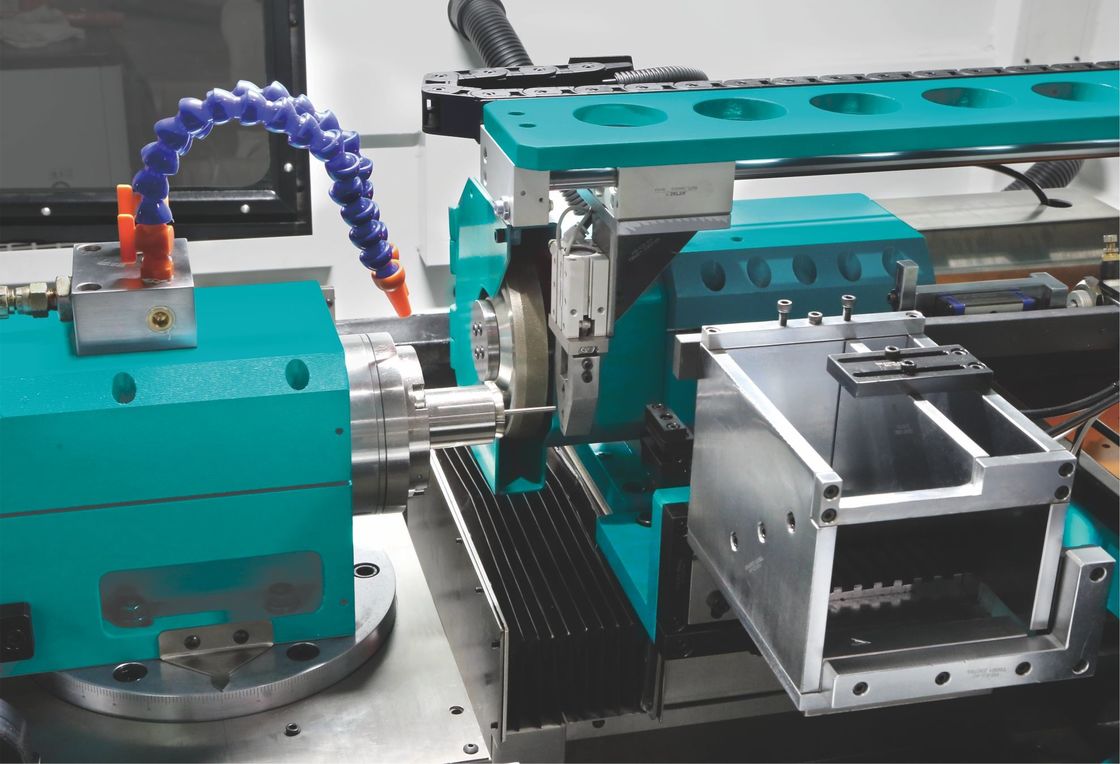

1. Modalità di rettifica del pezzo: rettifica del nocciolo, rettifica della ruota di rettifica grossolana Angolo 11 gradi, rettifica della ruota di rettifica fine 90 gradi, A rettifica grossolana, B rettifica della ruota di rettifica fine.
2. battito: il manipolatore alimenta, riceve e completa automaticamente un feed.
3. Tempo di macinazione: dalla macinazione Φ4 alla formazione del pezzo, il tempo di macinazione è di 65 secondi uno, la velocità è regolabile e la velocità è regolata in base alla situazione reale.
4- Diametro della macinatura: 0,05 - 20,0 mm.
5. lunghezza del pezzo da macinare: fino a 200 mm
6. Modalità di rotazione del mandrino della testa di lavoro: fissa
7. Velocità del mandrino della testa di lavoro: 0 -- 2000 giri/min
