Dettagli:
Termini di pagamento e spedizione:
|
| Ruota di macinatura: | Diamante | Diametro della ruota di rottura: | 200 mm |
|---|---|---|---|
| Forza di alimentazione della ruota di macinazione: | 0-100 N | Velocità di alimentazione della rotaia: | 0-6m/min |
| Strato di alimentazione della ruota di rottura: | 50 mm | Potenza della rulliera: | 2.2KW |
| Velocità della ruota di rottura: | 3000 giri al minuto | Voltaggio della ruota di rottura: | 220 V |
| Forza di alimentazione della tavola di lavoro della rulliera: | 0-100 N | Velocità di alimentazione della tavola di lavoro della rulliera: | 0-6m/min |
| Strato di alimentazione della tavola di lavoro della rulliera: | 50 mm | Dimensioni del tavolo di lavoro della rulliera: | 200*200 mm |
| Velocità della tavola di lavoro della rulliera: | 0-6m/min | Trazione della tavola di lavoro della rulliera: | 50 mm |
| Tipo: | Macchina di rettifica step down | ||
| Evidenziare: | Macchine per la rettifica di fori CNC antiusura,Macchina per la rettifica a foratura CNC 2,2 kW |
||
Descrizione del dispositivo:
1. Il corpo e i componenti sono fusi da ferro fuso di alta qualità FC30 di Milhanna, che è trattato termicamente artificialmente normalizzato e poi trattato da invecchiamento naturale.MITSUI SEIKI, TOSHIBA, ELB e altre attrezzature di livello mondiale una volta la lavorazione di chiusura.
2I binari di guida della macchina e le viti a sfera di precisione sono continuamente lubrificati da un sistema di lubrificazione automatico per garantire una durata e una precisione di servizio più lunghe.Il sistema di raffreddamento è separato dal corpo per eliminare le vibrazioni e la dissipazione del calore favorevole.

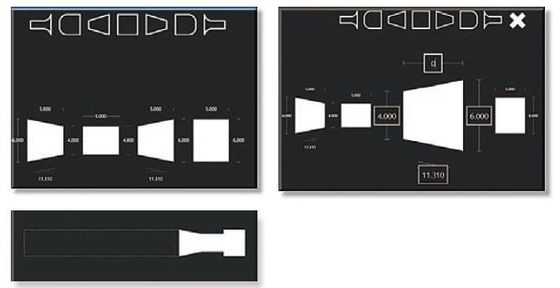

3Equipaggiato con il sistema automatico di macinazione Siemens 828D CNC e con un'operazione di sviluppo secondario, dialogo uomo-macchina, con molte attrezzature opzionali tra cui scegliere,compresi i dispositivi di rottura per fori interni, dispositivo di misurazione automatico della estremità, dispositivo di misurazione automatico del diametro esterno, ecc.
4. Il sistema di alimentazione di macinatura è composto da una V e da un binario piatto di pala di precisione artigianale, con sistema di lubrificazione automatico e vite a sfera di macinatura di precisione di livello C3,che può ottenere un movimento liscio, eccellente precisione di posizionamento ripetuta e lunga durata della pista.
5La configurazione standard del mandrino della rulliera è di quattro cuscinetti posteriori e due posteriori.con una capacità di accumulo di calcio superiore a 50 kPa,, elevata rigidità dinamica, buona resistenza alle vibrazioni, elevata efficienza di macinazione e buona qualità della superficie di macinazione.fino a 3500 giri al minuto e 60 m/s.
6.sistema di lubrificazione automatica.
7Sistema di controllo numerico Siemens come configurazione standard, dopo sviluppo secondario, interfaccia di funzionamento tutta cinese, facile da usare.il sistema CNC dell'attrezzatura e il sistema di azionamento hanno una migliore compatibilità, contemporaneamente con la funzione di riparazione automatica della sabbia e di compensazione automatica, per garantire la stabilità e la precisione dell'alimentazione e della macinatura.
Specifica tecnica:
| Progetto | Unità | Modello:FX32P-60CNC | |
|
Capacità di trasformazione
|
Diametro di rotazione massimo della tavola | mm | 320 |
|
Distanza massima tra due polpacci |
mm | 600 | |
| Diametro massimo di macinatura | mm | 320 | |
| Carico massimo tra due cuori parietali | Kg (b) | 60 (lavoratori)/20 (solo lavoratori) | |
| Dimensioni della rulliera (diametro × larghezza × apertura) | mm | 455×38(32-50) ×127 | |
| Velocità della rulliera | rpm | 1650 | |
| Velocità lineare massima della rulliera | m/s | 40 ((rottura ad alta velocità fino a 65) | |
| Altri prodotti della voce 8528 | mm | Tipo automatico | |
|
Testa di macinatura |
Angolo di alimentazione | Deg | 90 |
| Corso di alimentazione | mm | 250 | |
| Asse X velocità di movimento veloce | m/min | 6 | |
| Alimentazione minima dell'asse X | mm | 0.001 | |
|
Cornice della testa |
Velocità del mandrino | rpm | 50 a 500 |
| Forma a fusione | di larghezza uguale o superiore a 50 mm | ||
| Specifica del pollice | MT-4 | ||
|
Sedile posteriore |
Distanza telescopica automatica | mm | 40 |
| Specifica del pollice | MT-4 | ||
|
tavolo da lavoro |
Asse Z velocità di movimento veloce | m/min | 8 |
| Alimentazione minima dell'asse z | mm | 0.001 | |
| Viaggio massimo | mm | 550 | |
| Angolo di rotazione | Deg | + 6/-9 | |
|
Motore |
Motore a fusione della ruota di rottura | KW | 3.75/5.5 |
| Motore di alimentazione a asse X (servo) | KW | 2.2 | |
| Motore di alimentazione ad asse Z (servo) | KW | 2.2 | |
| Motore a fusione del telaio della testa | KW | 0.75 | |
| Motore della pompa di raffreddamento | KW | 0.75 | |
| Motore ad olio lubrificante | KW | 0.25*2 | |
| Motore della pompa dell'olio di coda | KW | 0.75 | |
|
Altri |
Peso netto della macchina | Kg | 3300 |
| Peso lordo della macchina | Kg | 3500 | |
| Dimensioni del pacchetto (lunghezza * larghezza * altezza) | mm | 2800*2000*2000 | |
| 1 |
Fornitore di alimentazione |
380 V |
| 2 |
Potenza totale |
20 kW/33 kW |
| 3 |
Temperatura ambientale |
5-40°C |
| 4 |
Metodo di filtrazione del liquido di macinatura |
Comprehensivo |
| 5 |
Pompa per serbatoio liquido |
0.25KW |
| 6 |
Volume del serbatoio liquido |
450L |
