Asse: | 3 assi | Sistema di controllo: | Cnc |
---|---|---|---|
Sistema di raffreddamento: | Aria di raffreddamento | Dimensione: | Personalizzato |
Sistema di guida: | Servomotore | Tasso di alimentazione: | Personalizzato |
Nome: | Macchine CNC a grondaia | Ripetibilità: | Altezza |
Potenza dello spinello: | Personalizzato | Velocità dello spinello: | Personalizzato |
Dimensione della tabella: | Personalizzato | Distanza di percorrenza: | Personalizzato |
Tipo: | Macchine CNC | Voltaggio: | 380 V |
Peso: | Personalizzato | ||
Evidenziare: | Antiusura Gantry della macchina CNC,380V Gantry della macchina CNC,Centrale di lavorazione per il raffreddamento dell'aria |

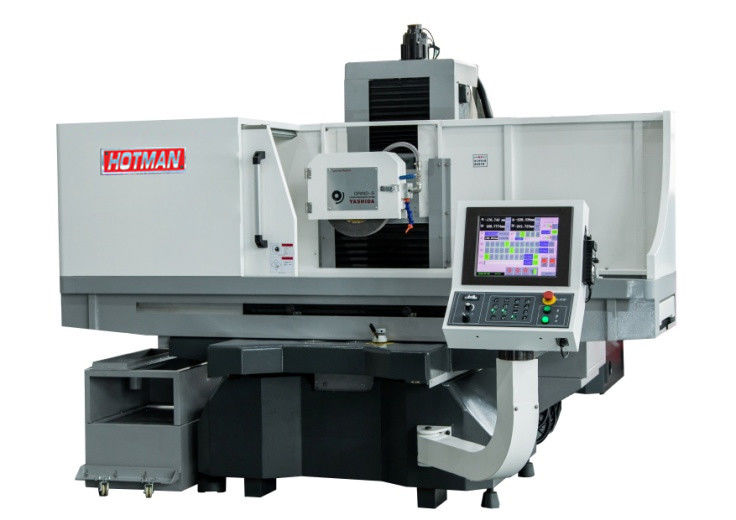

Smalzatore di superfici a grondaia FXGS-4080
Descrizione del dispositivo:
1. Il corpo e i componenti sono fusi da ferro fuso di alta qualità FC30 di Milhanna, che è trattato termicamente artificialmente normalizzato e poi trattato da invecchiamento naturale.MITSUI SEIKI, TOSHIBA, ELB e altre attrezzature di livello mondiale una volta la lavorazione di chiusura. dimensioni di precisione può essere fino a livello di micron, per garantire alta precisione attrezzature componenti di base.
2I binari di guida della macchina e le viti a sfera di precisione sono continuamente lubrificati da un sistema di lubrificazione automatico per garantire una durata di servizio e una precisione più lunghe.Il sistema di raffreddamento è separato dal corpo per eliminare le vibrazioni e la dissipazione del calore favorevole.

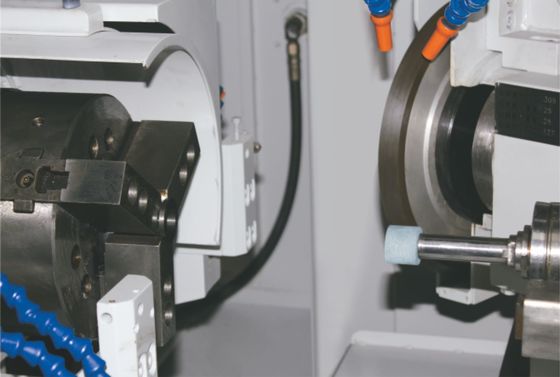

3Equipaggiato con il sistema automatico di macinazione Siemens 828D CNC e con un'operazione di sviluppo secondario, dialogo uomo-macchina, con molte attrezzature opzionali tra cui scegliere,compresi i dispositivi di rottura per fori interni, dispositivo di misurazione automatico della estremità, dispositivo di misurazione automatico del diametro esterno, ecc.
4. Il sistema di alimentazione di macinatura è composto da una V e da un binario piatto di pala di precisione artigianale, con sistema di lubrificazione automatico e vite a sfera di macinatura di precisione di livello C3,che può ottenere un movimento liscio, eccellente precisione di posizionamento ripetuta e lunga durata della pista.
5La configurazione standard del mandrino della rulliera è di quattro cuscinetti posteriori e due posteriori.con una capacità di accumulo di calcio superiore a 50 kPa,, elevata rigidità dinamica, buona resistenza alle vibrazioni, elevata efficienza di macinazione e buona qualità della superficie di macinazione.fino a 3500 giri al minuto e 60 m/s.

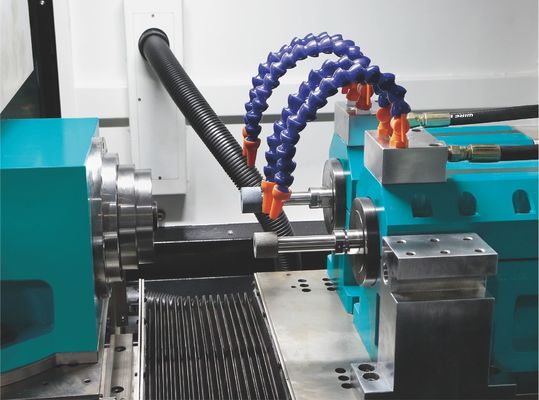

6Il sedile posteriore è progettato per essere rigido e robusto.La forza di sollevamento del cilindro scorrevole può essere facilmente modificata da manopole di regolazione sul retro- accessori speciali sedile di coda a pressione di olio con pedale per facilitare lo scarico delle parti di lavoro.
7Sistema di controllo numerico Siemens come configurazione standard, dopo sviluppo secondario, interfaccia di funzionamento tutta cinese, facile da usare.il sistema CNC dell'attrezzatura e il sistema di azionamento hanno una migliore compatibilità, contemporaneamente con la funzione di riparazione automatica della sabbia e di compensazione automatica, per garantire la stabilità e la precisione dell'alimentazione e della macinatura.
Specifica tecnica:
Progetto | Unità | Modello:FX32P-60CNC | |
|
Diametro di rotazione massimo della tavola | mm | 320 |
Distanza massima tra |
mm | 600 | |
Diametro massimo di macinatura | mm | 320 | |
Carico massimo tra due cuori parietali | Kg (b) | 60 (lavoratori)/20 (solo lavoratori) | |
Dimensioni della rulliera (diametro × larghezza × apertura) | mm | 455×38(32-50) ×127 | |
Velocità della rulliera | rpm | 1650 | |
Velocità lineare massima della rulliera | m/s | 40 ((rottura ad alta velocità fino a 65) | |
Altri prodotti della voce 8528 | mm | Tipo automatico | |
|
Angolo di alimentazione | Deg | 90 |
Corso di alimentazione | mm | 250 | |
Asse X velocità di movimento veloce | m/min | 6 | |
Alimentazione minima dell'asse X | mm | 0.001 | |
Cornice della testa |
Velocità del mandrino | rpm | 50 a 500 |
Forma a fusione | di larghezza uguale o superiore a 50 mm | ||
Specifica del pollice | MT-4 | ||
Sedile posteriore |
Distanza telescopica automatica | mm | 40 |
Specifica del pollice | MT-4 | ||
tavolo da lavoro |
Asse Z velocità di movimento veloce | m/min | 8 |
Alimentazione minima dell'asse z | mm | 0.001 | |
Viaggio massimo | mm | 550 | |
Angolo di rotazione | Deg | + 6/-9 | |
|
Motore a fusione della ruota di rottura | KW | 3.75/5.5 |
Motore di alimentazione a asse X (servo) | KW | 2.2 | |
Motore di alimentazione ad asse Z (servo) | KW | 2.2 | |
Motore a fusione del telaio della testa | KW | 0.75 | |
Motore della pompa di raffreddamento | KW | 0.75 | |
Motore ad olio lubrificante | KW | 0.25*2 | |
Motore della pompa dell'olio di coda | KW | 0.75 | |
|
Peso netto della macchina | Kg | 3300 |
Peso lordo della macchina | Kg | 3500 | |
Dimensioni del pacchetto (lunghezza * larghezza * altezza) | mm | 2800*2000*2000 |
1- Caratteristiche principali della macchina di rettifica di superficie ad alta precisione:
ACorpo della macchina:
Il corpo e molti componenti principali sono fusi con ferro fuso di alta qualità FC-30. Trattamento termico artificiale normalizzato.MITSUI SEIKILa dimensione di precisione può raggiungere il livello di micron per garantire l'alta precisione dei componenti di base dell'apparecchiatura.
BSistema di lubrificazione automatica:
Il diapositivo, la vite e il mandrino combinato sono continuamente lubrificati da un sistema di lubrificazione automatico, garantendo una durata di servizio più lunga e una precisione ottimale nel tempo.i sistemi di raffreddamento e lubrificazione sono separati dal corpo per eliminare le vibrazioni e facilitare la dissipazione del calore;.
CSistema automatizzato:
Sistema di rettifica altamente automatizzato su misura con una vasta gamma di opzioni opzionali, tra cui un dispositivo di rivestimento parallelo automatico di compensazione della pressione dell'olio,apparecchiatura di bilanciamento automatico della rulliera e altro.
DSistema di alimentazione:
Il sistema di alimentazione per la rettifica è costituito da un binario a doppio V rivestito di turcita con un'impulsione di precisione combinata con un sistema di lubrificazione automatica, viti di rettifica di precisione,con una lunghezza massima di 20 mm o più, ma non superiore a 50 mm, eccellente ripetibilità e lunga durata.
