Hotman quattro assi segmento passo verso il basso macchine di rettifica precisione macchine di rettifica

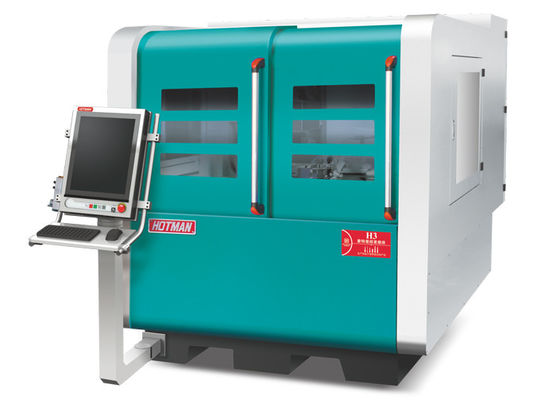

Smallatrice CNC ad alta precisione-H3

Descrizione del dispositivo:

1. Il corpo e i componenti sono fusi da ferro fuso di alta qualità FC30 di Milhanna, che è trattato termicamente artificialmente normalizzato e poi trattato da invecchiamento naturale.MITSUI SEIKI, TOSHIBA, ELB e altre attrezzature di livello mondiale una volta la lavorazione di chiusura.

2I binari di guida della macchina e le viti a sfera di precisione sono continuamente lubrificati da un sistema di lubrificazione automatico per garantire una durata e una precisione di servizio più lunghe.Il sistema di raffreddamento è separato dal corpo per eliminare le vibrazioni e la dissipazione del calore favorevole.

3Equipaggiato con il sistema automatico di macinazione Siemens 828D CNC e con un'operazione di sviluppo secondario, dialogo uomo-macchina, con molte attrezzature opzionali tra cui scegliere,compresi i dispositivi di rottura per fori interni, dispositivo di misurazione automatico della estremità, dispositivo di misurazione automatico del diametro esterno, ecc.

4. Il sistema di alimentazione di macinatura è composto da una V e da un binario piatto di pala di precisione artigianale, con sistema di lubrificazione automatico e vite a sfera di macinatura di precisione di livello C3,che può ottenere un movimento liscio, eccellente precisione di posizionamento ripetuta e lunga durata della pista.

5La configurazione standard del mandrino della rulliera è di quattro cuscinetti posteriori e due posteriori.con una capacità di accumulo di calcio superiore a 50 kPa,, elevata rigidità dinamica, buona resistenza alle vibrazioni, elevata efficienza di macinazione e buona qualità della superficie di macinazione.fino a 3500 giri al minuto e 60 m/s.

6Il sedile posteriore è progettato per essere rigido e robusto.La forza di sollevamento del cilindro scorrevole può essere facilmente modificata da manopole di regolazione sul retro- accessori speciali sedile di coda a pressione di olio con pedale per facilitare lo scarico delle parti di lavoro.

7Sistema di controllo numerico Siemens come configurazione standard, dopo sviluppo secondario, interfaccia di funzionamento tutta cinese, facile da usare.il sistema CNC dell'attrezzatura e il sistema di azionamento hanno una migliore compatibilità, contemporaneamente con la funzione di riparazione automatica della sabbia e di compensazione automatica, per garantire la stabilità e la precisione dell'alimentazione e della macinatura.

Soluzione di rettifica intelligente

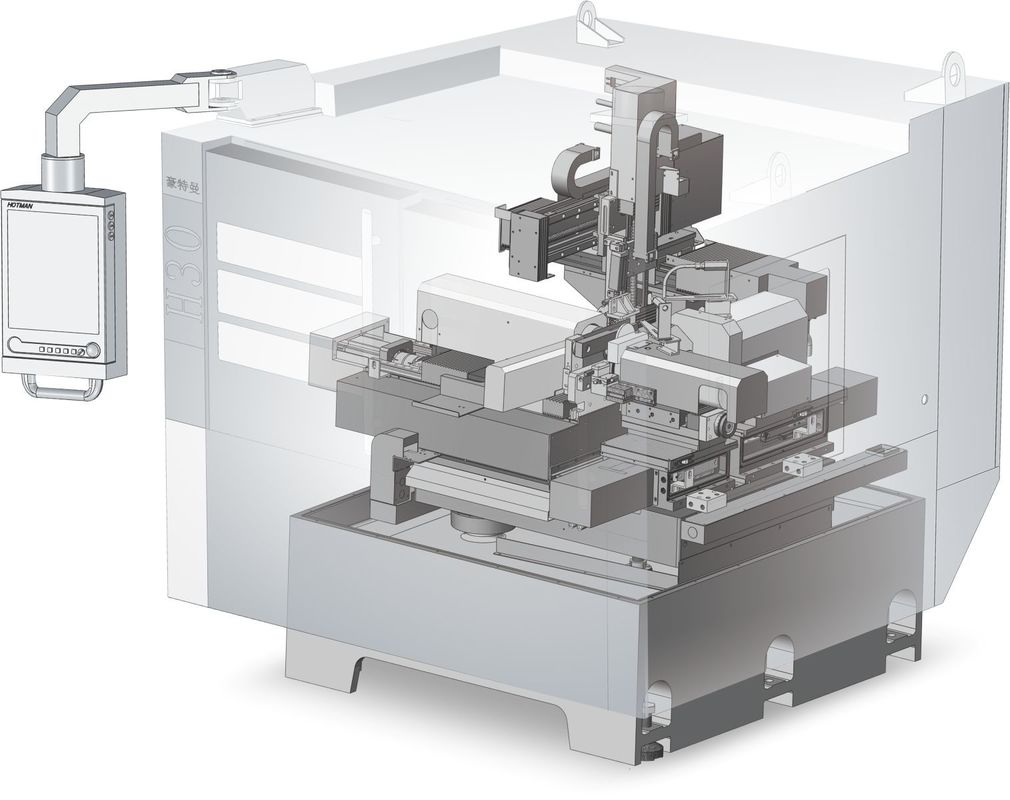

● La macchina di rettifica a differenze di segmento a quattro assi è dotata di un meccanismo di carico e scarico a manipolatore a tre assi per realizzare l'elaborazione di lotti di componenti.

● Sistema di misurazione online, per garantire l'accuratezza di lunghi periodi di assenza di controllo.

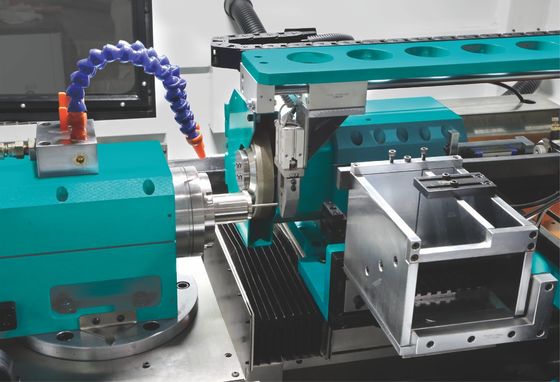

● Il primo dispositivo di fissaggio del pezzo di lavoro di tipo di centrificazione in Cina, nel processo di macinazione per ottenere una concentricità superiore.

● L'albero di lavorazione e di finitura si abbinano efficacemente, attraverso la differenza di diametro per ottenere la migliore precisione e finitura superficiale.

● Il sistema di controllo e il software sviluppati indipendentemente da Hotman possono realizzare la modifica e la creazione rapida del pezzo da lavorare.

Intervallo di diametro del pezzo di lavoro da macinare:Ø0,05 ~ 20,0 mm

Lunghezza massima del pezzo da lavorare da macinare:200 mm
