Step Down Cnc utensile macchine di rettifica caricamento e scarico automatico

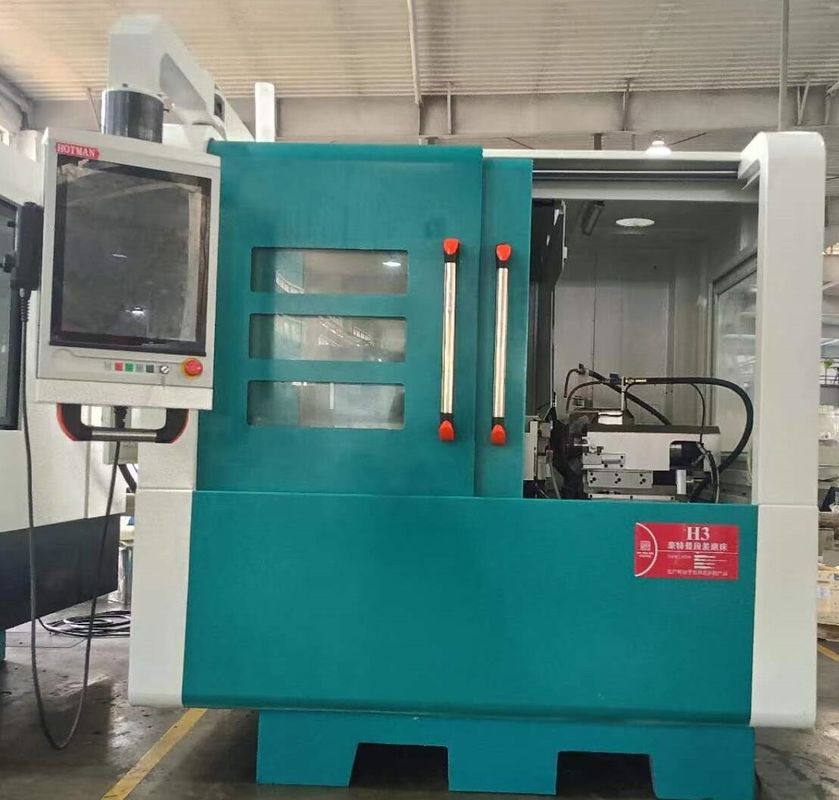

Scendi giù macchinetta da macinare-H3

Descrizione del dispositivo:

1. Il corpo e i componenti sono fusi da ferro fuso di alta qualità FC30 di Milhanna, che è trattato termicamente artificialmente normalizzato e poi trattato da invecchiamento naturale.MITSUI SEIKI, TOSHIBA, ELB e altre attrezzature di livello mondiale una volta la lavorazione di chiusura.


2I binari di guida della macchina e le viti a sfera di precisione sono continuamente lubrificati da un sistema di lubrificazione automatico per garantire una durata e una precisione di servizio più lunghe.Il sistema di raffreddamento è separato dal corpo per eliminare le vibrazioni e la dissipazione del calore favorevole.

3Equipaggiato con il sistema automatico di macinazione Siemens 828D CNC e con un'operazione di sviluppo secondario, dialogo uomo-macchina, con molte attrezzature opzionali tra cui scegliere,compresi i dispositivi di rottura per fori interni, dispositivo di misurazione automatico della estremità, dispositivo di misurazione automatico del diametro esterno, ecc.

4. Il sistema di alimentazione di macinatura è composto da una V e da un binario piatto di pala di precisione artigianale, con sistema di lubrificazione automatico e vite a sfera di macinatura di precisione di livello C3,che può ottenere un movimento liscio, eccellente precisione di posizionamento ripetuta e lunga durata della pista.

5La configurazione standard del mandrino della rulliera è di quattro cuscinetti posteriori e due posteriori.con una capacità di accumulo di calcio superiore a 50 kPa,, elevata rigidità dinamica, buona resistenza alle vibrazioni, elevata efficienza di macinazione e buona qualità della superficie di macinazione.fino a 3500 giri al minuto e 60 m/s.


6Il sedile posteriore è progettato per essere rigido e robusto.La forza di sollevamento del cilindro scorrevole può essere facilmente modificata da manopole di regolazione sul retro- accessori speciali sedile di coda a pressione di olio con pedale per facilitare lo scarico delle parti di lavoro.

7Sistema di controllo numerico Siemens come configurazione standard, dopo sviluppo secondario, interfaccia di funzionamento tutta cinese, facile da usare.il sistema CNC dell'attrezzatura e il sistema di azionamento hanno una migliore compatibilità, contemporaneamente con la funzione di riparazione automatica della sabbia e di compensazione automatica, per garantire la stabilità e la precisione dell'alimentazione e della macinatura.


Specifica tecnica:





1- Automazione:Manipolatore/robot

Schema automatico del manipolatore Schema automatico del robot (facoltativo)

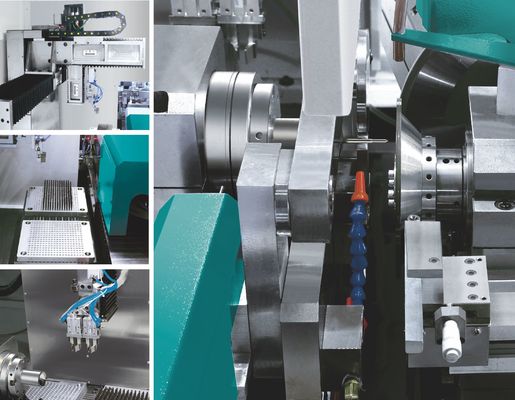

2. Dispositivo di manipolazione:
Fornitura manuale di alimentazione automatica della macchina di carico e scarico di 3 servomotori ANCA, attraverso la combinazione di rotaia di precisione e sistema di controllo ANCA, nel processo di alimentazione e ricezione dei materiali,può essere efficiente, accurate, convenienti per completare l'intero processo di alimentazione e ricezione.

3. Dispositivo del vassoio:
La capacità di carico del vassoio di preparazione del materiale e della chiusura di chiusura è di 340 ~ 510PCS. L'operazione è comoda e flessibile.

4Dispositivo di carico e scarico:
Utilizzando due cilindri pneumatici, scaricare i prodotti, un cilindro rotante per regolare l'angolo, regolare l'angolo da 0 a 90°
