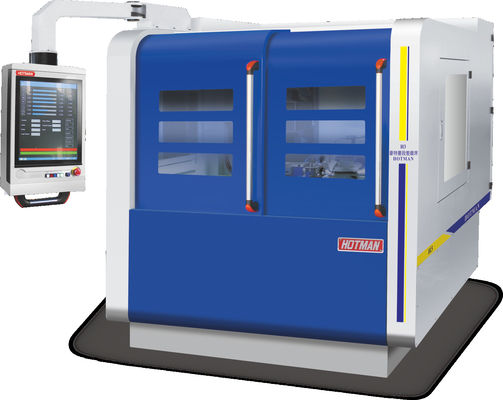

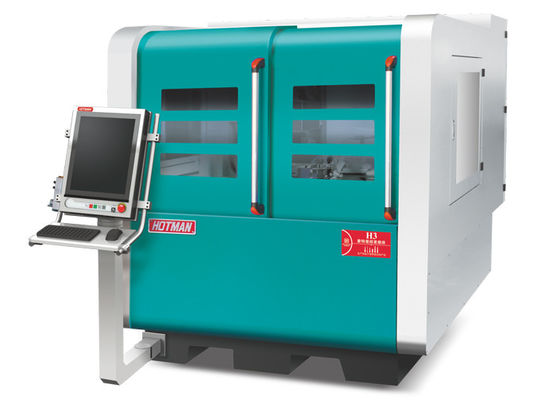

Step Down Grinding Machine Tool Grinder H3 Sistema di controllo auto-sviluppato Stabile

Step Down Grinding Machine Grinder utensile H3

Descrizione del dispositivo:

1. Il corpo e i componenti sono fusi da ferro fuso di alta qualità FC30 di Milhanna, che è trattato termicamente artificialmente normalizzato e poi trattato da invecchiamento naturale.MITSUI SEIKI, TOSHIBA, ELB e altre attrezzature di livello mondiale una volta la lavorazione di chiusura. dimensioni di precisione può essere fino a livello di micron, per garantire alta precisione attrezzature componenti di base.


2I binari di guida della macchina e le viti a sfera di precisione sono continuamente lubrificati da un sistema di lubrificazione automatico per garantire una durata di servizio e una precisione più lunghe.Il sistema di raffreddamento è separato dal corpo per eliminare le vibrazioni e la dissipazione del calore favorevole.

3Equipaggiato con il sistema automatico di macinazione Siemens 828D CNC e con un'operazione di sviluppo secondario, dialogo uomo-macchina, con molte attrezzature opzionali tra cui scegliere,compresi i dispositivi di rottura per fori interni, dispositivo di misurazione automatico della estremità, dispositivo di misurazione automatico del diametro esterno, ecc.

4. Il sistema di alimentazione di macinatura è composto da una V e da un binario piatto di pala di precisione artigianale, con sistema di lubrificazione automatico e vite a sfera di macinatura di precisione di livello C3,che può ottenere un movimento liscio, eccellente precisione di posizionamento ripetuta e lunga durata della pista.

5La configurazione standard del mandrino della rulliera è di quattro cuscinetti posteriori e due posteriori.con una capacità di accumulo di calcio superiore a 50 kPa,, elevata rigidità dinamica, buona resistenza alle vibrazioni, elevata efficienza di macinazione e buona qualità della superficie di macinazione.fino a 3500 giri al minuto e 60 m/s.


6Il sedile posteriore è progettato per essere rigido e robusto.La forza di sollevamento del cilindro scorrevole può essere facilmente modificata da manopole di regolazione sul retro- accessori speciali sedile di coda a pressione di olio con pedale per facilitare lo scarico delle parti di lavoro.

7Sistema di controllo numerico Siemens come configurazione standard, dopo sviluppo secondario, interfaccia di funzionamento tutta cinese, facile da usare.il sistema CNC dell'attrezzatura e il sistema di azionamento hanno una migliore compatibilità, contemporaneamente con la funzione di riparazione automatica della sabbia e di compensazione automatica, per garantire la stabilità e la precisione dell'alimentazione e della macinatura.

Specifica tecnica:




H3 Sistema di controllo

1.Hotman Sistema di controllo e software auto-sviluppato:

Interfaccia di alto livello:
Permette agli operatori di monitorare e interagire senza soluzione di continuità con i dati in fase di elaborazione, fornendo un'esperienza utente all'avanguardia.

Personalizzazione completa:
Utilizzando le più recenti tecnologie, i pulsanti e le icone possono essere spostati e riorganizzati liberamente per soddisfare le esigenze aziendali di diversi utenti.

Risparmio di tempo:
Il software offre tecnologie all'avanguardia che colmano il divario tra sviluppatori di IDE e non specialisti di programmazione.

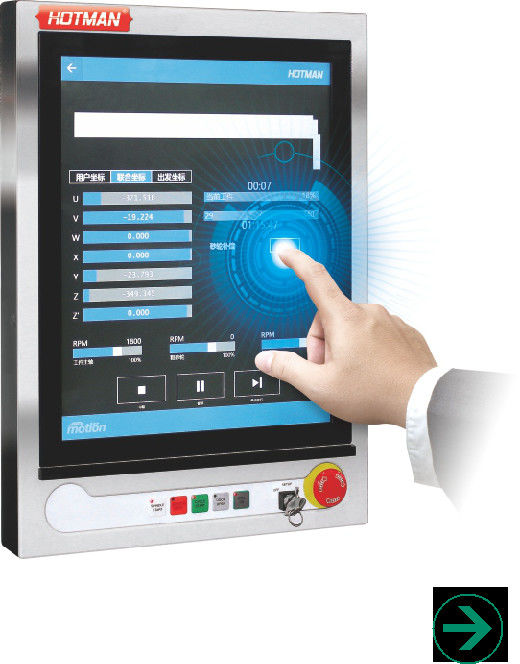

19 Display LCD digitale da pollici:
Schermo sensoriale industriale multipiatto con area di visualizzazione attiva completa, impermeabile e a prova di olio.


2.Dopo aver aperto il file del pezzo da lavorare, fare clic sul pulsante "Edit" in alto, in modo che l'operatore possa rieditare il tipo di taglio in base alle esigenze, come mostrato nella figura,e l'operatore può modificare rapidamente il tipo e le dimensioni del taglioClicca su ciascun segmento del tipo di taglio e modifica la dimensione della riga di velocità del mandrino.

3.L'operatore può anche creare una nuova forma di utensile. Nel caso di un coltello a forma di T, la forma dell'utensile viene creata aggiungendola da sinistra a destra (come mostrato nell'immagine sopra),con la faccia dell'attrezzo all'estrema destra. In base al tipo di coltello desiderato, fare clic sul tipo di coltello nella parte superiore dello schermo per aggiungere da sinistra a destra, e [X] all'estrema destra è il pulsante di eliminazione.


4.Dopo aver impostato la forma e le dimensioni di ciascuna sezione, è possibile completare facilmente l'editing di T-cutter, e impostare la velocità di fusione e la velocità di alimentazione di ciascuna sezione di macinazione.
