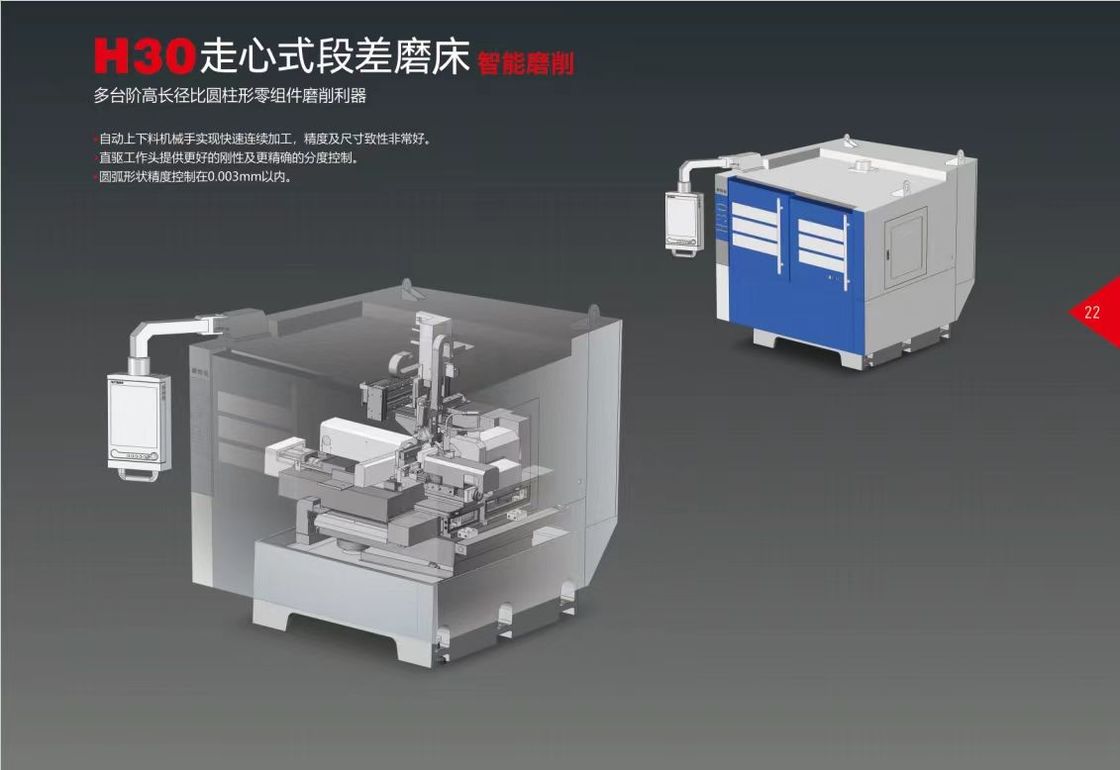

Scendi giù macchine di rettifica H3

Caratteristica speciale:

1La base della macchina e le parti principali della struttura sono costituite da ferro fuso FC-30 di mehanite (inoculato).

Dopo aver normalizzato il trattamento termico, la base e le parti in ghisa rimarranno per un trattamento naturale di invecchiamento.

La base in ghisa e le parti principali sono lavorate in macchine di prima classe mondiale, come YASDA, MITSUI

Dopo la lavorazione, tutte le superfici scorrevoli, in contatto

Le superfici e le superfici di montaggio della guida sono soggette a pale manuali.

una lunga durata di vita con un'elevata precisione a livello di micron.

2Il programma CNC è stato sviluppato in collaborazione con Hotman, un sistema di macinazione altamente automatico, in cui

Le icone e i pulsanti possono essere spostati e riorganizzati liberamente.

L'interfaccia di rettifica a passo può essere creata solo con semplici istruzioni manuali, inutili con una tradizionale

Progettazione di programmi CNC.

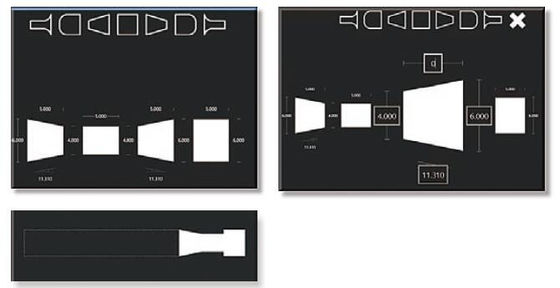

3L'operatore può creare rapidamente un'interfaccia di macinazione, selezionando i diagrammi di definizione e inserendo il

parametri basati sulla forma della parte.

4Le precise guide lineari e le viti a sfera sono continuamente lubrificate dalle unità di lubrificazione centralizzate.

Il sistema di raffreddamento e di lubrificazione è dotato di un sistema di accensione e di un sistema di accensione.

Il sistema è separato dalla base della macchina, il che elimina le vibrazioni alla base ed è migliore per

radiazioni di calore.

5.C'è un sistema interno di raffreddamento liquido all'interno del fusione elettrica di alta precisione per mantenere una costante

Inoltre può essere dotato di un dispositivo di regolazione della velocità e la velocità lineare massima della ruota

può raggiungere fino a 90 m/s, il che soddisfa il requisito di macinazione di diversi diametri con elevata efficienza.

6La macchina è dotata di un sistema di scarico Schaublin di fabbricazione svizzera, di elevata precisione e lunga durata.

7.Il robot di carico e scarico della parte è azionato da 3 servomotori ANCA, che scorrono su guide lineari di precisione,

Controllato dal sistema CNC ANCA, che garantisce un'elevata efficienza, precisione e comodità di funzionamento attraverso

Tutto il processo.

8.Utilizzare il dispositivo di misura di tipo contatto Marposs (Italia) o Keyence (Giappone) di tipo laser, posizionato nella parte anteriore del pezzo

per la precisione di macinazione a passo, per garantire la tolleranza di lunghezza di macinazione, nonché per compensare ed eliminare l'errore

a causa della parte di carico e di fissaggio.

Parti speciali (facoltativo):

Requisiti di installazione:

Documenti allegati:
